ディリクレ分布の乱数生成
ディリクレ分布(Dirichlet Distribution)の乱数を生成します。ディリクレ分布については「ディリクレ分布の定義式 - からっぽのしょこ」を参照してください。
利用するパッケージを読み込みます。
# 利用パッケージ library(tidyverse) library(MCMCpack) library(gganimate)
この記事では、基本的にパッケージ名::関数名()の記法を使うので、パッケージを読み込む必要はありません。ただし、作図コードがごちゃごちゃしないようにパッケージ名を省略しているため、ggplot2は読み込む必要があります。
magrittrパッケージのパイプ演算子%>%ではなく、ベースパイプ(ネイティブパイプ)演算子|>を使っています。%>%に置き換えても処理できます。
サンプリング
まずは、ディリクレ分布の乱数を生成します。
ディリクレ分布のパラメータ$\boldsymbol{\beta}$とデータ数$N$を設定します。この例では、三角図で可視化するため、次元数を$V = 3$とします。乱数の生成自体は次元数に関わらず行えます。
# パラメータを指定 beta_v <- c(4, 2, 3) # データ数(サンプルサイズ)を指定 N <- 10000
$V$次元ベクトル$\boldsymbol{\beta} = (\beta_1, \beta_2, \beta_3)$、$\beta_v > 0$の値を指定します。
ディリクレ分布に従う乱数を生成します。
# ディリクレ分布に従う乱数を生成 phi_nv <- MCMCpack::rdirichlet(n = N, alpha = beta_v) head(phi_nv); rowSums(phi_nv[1:5, ])
## [,1] [,2] [,3] ## [1,] 0.6498730 0.1085988 0.24152817 ## [2,] 0.5797410 0.3275577 0.09270128 ## [3,] 0.5655834 0.1104926 0.32392399 ## [4,] 0.4792222 0.1944610 0.32631686 ## [5,] 0.2566923 0.1355960 0.60771171 ## [6,] 0.2873406 0.3400511 0.37260827 ## [1] 1 1 1 1 1
ディリクレ分布の乱数は、MCMCpackパッケージのrdirichlet()で生成できます。データ数の引数nにN、パラメータの引数alphaにbeta_vを指定します。
生成した値(出力されるマトリクスの各行)をサンプル$\boldsymbol{\phi}_n = (\phi_{n,1}, \phi_{n,2}, \phi_{n,3})$とします。各行の和が1になります。
三角座標の準備
ディリクレ分布を三角図により可視化するために、三角座標を描画するための準備をします。詳しくは「ggplot2で三角グラフを作図したい - からっぽのしょこ」と「ggplot2で三角グラフの等高線を作図したい - からっぽのしょこ」を参照してください。
・作図用のコード(クリックで展開)
軸目盛の間隔を設定して、三角座標を描画するためのデータフレームを作成します。
# 軸目盛の位置を指定 axis_vals <- seq(from = 0, to = 1, by = 0.1) # 枠線用の値を作成 ternary_axis_df <- tibble::tibble( y_1_start = c(0.5, 0, 1), # 始点のx軸の値 y_2_start = c(0.5*sqrt(3), 0, 0), # 始点のy軸の値 y_1_end = c(0, 1, 0.5), # 終点のx軸の値 y_2_end = c(0, 0, 0.5*sqrt(3)), # 終点のy軸の値 axis = c("x_1", "x_2", "x_3") # 元の軸 ) # グリッド線用の値を作成 ternary_grid_df <- tibble::tibble( y_1_start = c( 0.5 * axis_vals, axis_vals, 0.5 * axis_vals + 0.5 ), # 始点のx軸の値 y_2_start = c( sqrt(3) * 0.5 * axis_vals, rep(0, times = length(axis_vals)), sqrt(3) * 0.5 * (1 - axis_vals) ), # 始点のy軸の値 y_1_end = c( axis_vals, 0.5 * axis_vals + 0.5, 0.5 * rev(axis_vals) ), # 終点のx軸の値 y_2_end = c( rep(0, times = length(axis_vals)), sqrt(3) * 0.5 * (1 - axis_vals), sqrt(3) * 0.5 * rev(axis_vals) ), # 終点のy軸の値 axis = c("x_1", "x_2", "x_3") |> rep(each = length(axis_vals)) # 元の軸 ) # 軸ラベル用の値を作成 ternary_axislabel_df <- tibble::tibble( y_1 = c(0.25, 0.5, 0.75), # x軸の値 y_2 = c(0.25*sqrt(3), 0, 0.25*sqrt(3)), # y軸の値 label = c("phi[1]", "phi[2]", "phi[3]"), # 軸ラベル h = c(3, 0.5, -2), # 水平方向の調整用の値 v = c(0.5, 3, 0.5), # 垂直方向の調整用の値 axis = c("x_1", "x_2", "x_3") # 元の軸 ) # 軸目盛ラベル用の値を作成 ternary_ticklabel_df <- tibble::tibble( y_1 = c( 0.5 * axis_vals, axis_vals, 0.5 * axis_vals + 0.5 ), # x軸の値 y_2 = c( sqrt(3) * 0.5 * axis_vals, rep(0, times = length(axis_vals)), sqrt(3) * 0.5 * (1 - axis_vals) ), # y軸の値 label = c( rev(axis_vals), axis_vals, rev(axis_vals) ), # 軸目盛ラベル h = c( rep(1.5, times = length(axis_vals)), rep(1.5, times = length(axis_vals)), rep(-0.5, times = length(axis_vals)) ), # 水平方向の調整用の値 v = c( rep(0.5, times = length(axis_vals)), rep(0.5, times = length(axis_vals)), rep(0.5, times = length(axis_vals)) ), # 垂直方向の調整用の値 angle = c( rep(-60, times = length(axis_vals)), rep(60, times = length(axis_vals)), rep(0, times = length(axis_vals)) ), # ラベルの表示角度 axis = c("x_1", "x_2", "x_3") |> rep(each = length(axis_vals)) # 元の軸 )
4つのデータフレームを使って以降の作図を行います。
乱数の可視化
続いて、生成した乱数のグラフを作成します。ディリクレ分布のグラフ作成については「【R】ディリクレ分布の作図 - からっぽのしょこ」を参照してください。
三角座標に変換してデータフレームに格納します。
# サンプルを三角座標に変換して格納 data_df <- tibble::tibble( y_1 = phi_nv[, 2] + 0.5 * phi_nv[, 3], # 三角座標のx軸の値 y_2 = sqrt(3) * 0.5 * phi_nv[, 3] # 三角座標のy軸の値 ) data_df
## # A tibble: 10,000 × 2 ## y_1 y_2 ## <dbl> <dbl> ## 1 0.229 0.209 ## 2 0.374 0.0803 ## 3 0.272 0.281 ## 4 0.358 0.283 ## 5 0.439 0.526 ## 6 0.526 0.323 ## 7 0.457 0.120 ## 8 0.451 0.444 ## 9 0.385 0.466 ## 10 0.553 0.112 ## # … with 9,990 more rows
2次元座標におけるx軸($y_1$軸)の値を$y_{n,1} = \phi_{n,2} + \frac{\phi_{n,3}}{2}$、y軸($y_2$軸)の値を$y_{n,2} = \frac{\sqrt{3} \phi_{n,3}}{2}$で計算して、データフレームに格納します。
作図用と計算用のディリクレ分布の確率変数の値$\boldsymbol{\phi}$を作成して、確率密度を計算します。
# 三角座標の値を作成 y_1_vals <- seq(from = 0, to = 1, length.out = 301) y_2_vals <- seq(from = 0, to = 0.5*sqrt(3), length.out = 300) # 格子点を作成 y_mat <- tidyr::expand_grid( y_1 = y_1_vals, y_2 = y_2_vals ) |> # 格子点を作成 as.matrix() # マトリクスに変換 # 3次元変数に変換 phi_mat <- tibble::tibble( phi_2 = y_mat[, 1] - y_mat[, 2] / sqrt(3), phi_3 = 2 * y_mat[, 2] / sqrt(3) ) |> # 元の座標に変換 dplyr::mutate( phi_2 = dplyr::if_else(phi_2 >= 0 & phi_2 <= 1, true = phi_2, false = as.numeric(NA)), phi_3 = dplyr::if_else(phi_3 >= 0 & phi_3 <= 1 & !is.na(phi_2), true = phi_3, false = as.numeric(NA)), phi_1 = 1 - phi_2 - phi_3, phi_1 = dplyr::if_else(phi_1 >= 0 & phi_1 <= 1, true = phi_1, false = as.numeric(NA)) ) |> # 範囲外の値をNAに置換 dplyr::select(phi_1, phi_2, phi_3) |> # 順番を変更 as.matrix() # マトリクスに変換 # ディリクレ分布の確率密度を計算 dens_df <- tibble::tibble( y_1 = y_mat[, 1], # x軸の値 y_2 = y_mat[, 2], # y軸の値 density = MCMCpack::ddirichlet(x = phi_mat, alpha = beta_v), # 確率密度 ) |> dplyr::mutate( fill_flg = !is.na(rowSums(phi_mat)), density = dplyr::if_else(fill_flg, true = density, false = as.numeric(NA)) ) # 範囲外の値をNAに置換 dens_df
## # A tibble: 90,300 × 4 ## y_1 y_2 density fill_flg ## <dbl> <dbl> <dbl> <lgl> ## 1 0 0 0 TRUE ## 2 0 0.00290 NA FALSE ## 3 0 0.00579 NA FALSE ## 4 0 0.00869 NA FALSE ## 5 0 0.0116 NA FALSE ## 6 0 0.0145 NA FALSE ## 7 0 0.0174 NA FALSE ## 8 0 0.0203 NA FALSE ## 9 0 0.0232 NA FALSE ## 10 0 0.0261 NA FALSE ## # … with 90,290 more rows
三角座標を含めた2次元座標上の格子点を作成してy_matとします。
y_matを3次元座標上の点($\boldsymbol{\phi}$の点)に変換してphi_matとします。ただし、三角座標外の点については、総和が1の値($\boldsymbol{\phi}$を満たす値)にならないので欠損値NAに置き換えます。
ディリクレ分布の確率密度は、MCMCpackパッケージのddirichlet()で計算できます。確率変数の引数xにphi_mat、パラメータの引数alphaにbeta_vを指定します。
作図用の値y_matと、計算用の値x_matにより求めた確率密度をデータフレームに格納します。ただし、三角座標外の要素(phi_matの欠損値を含む行)については欠損値NAに置き換えます。

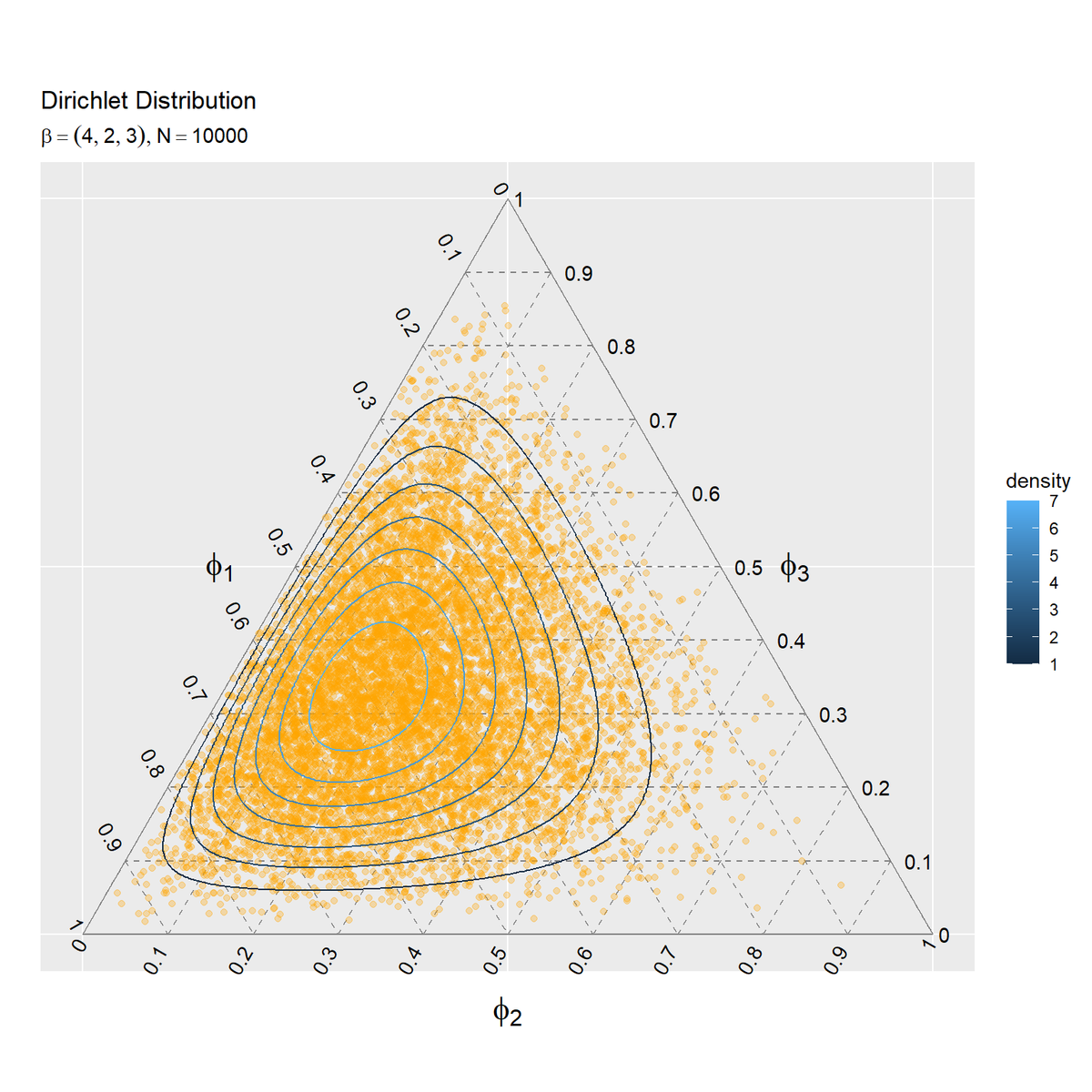

サンプルの散布図を確率分布の等高線図と重ねて作成します。
# パラメータラベル用の文字列を作成 param_text <- paste0( "list(", "beta==(list(", paste0(beta_v, collapse = ", "), "))", ", N==", N, ")" ) # サンプルの散布図を作成 ggplot() + geom_segment(data = ternary_axis_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50") + # 三角図の枠線 geom_segment(data = ternary_grid_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50", linetype = "dashed") + # 三角図のグリッド線 geom_text(data = ternary_ticklabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v, angle = angle)) + # 三角図の軸目盛ラベル geom_text(data = ternary_axislabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v), parse = TRUE, size = 6) + # 三角図の軸ラベル geom_point(data = data_df, mapping = aes(x = y_1, y = y_2), color = "orange", alpha = 0.3) + # サンプル geom_contour(data = dens_df, mapping = aes(x = y_1, y = y_2, z = density, color = ..level..)) + # 分布 scale_x_continuous(breaks = c(0, 0.5, 1), labels = NULL) + # x軸 scale_y_continuous(breaks = c(0, 0.25*sqrt(3), 0.5*sqrt(3)), labels = NULL) + # y軸 coord_fixed(ratio = 1, clip = "off") + # アスペクト比 theme(axis.ticks = element_blank(), panel.grid.minor = element_blank()) + # 図の体裁 labs(title = "Dirichlet Distribution", subtitle = parse(text = param_text), color = "density", x = "", y = "")

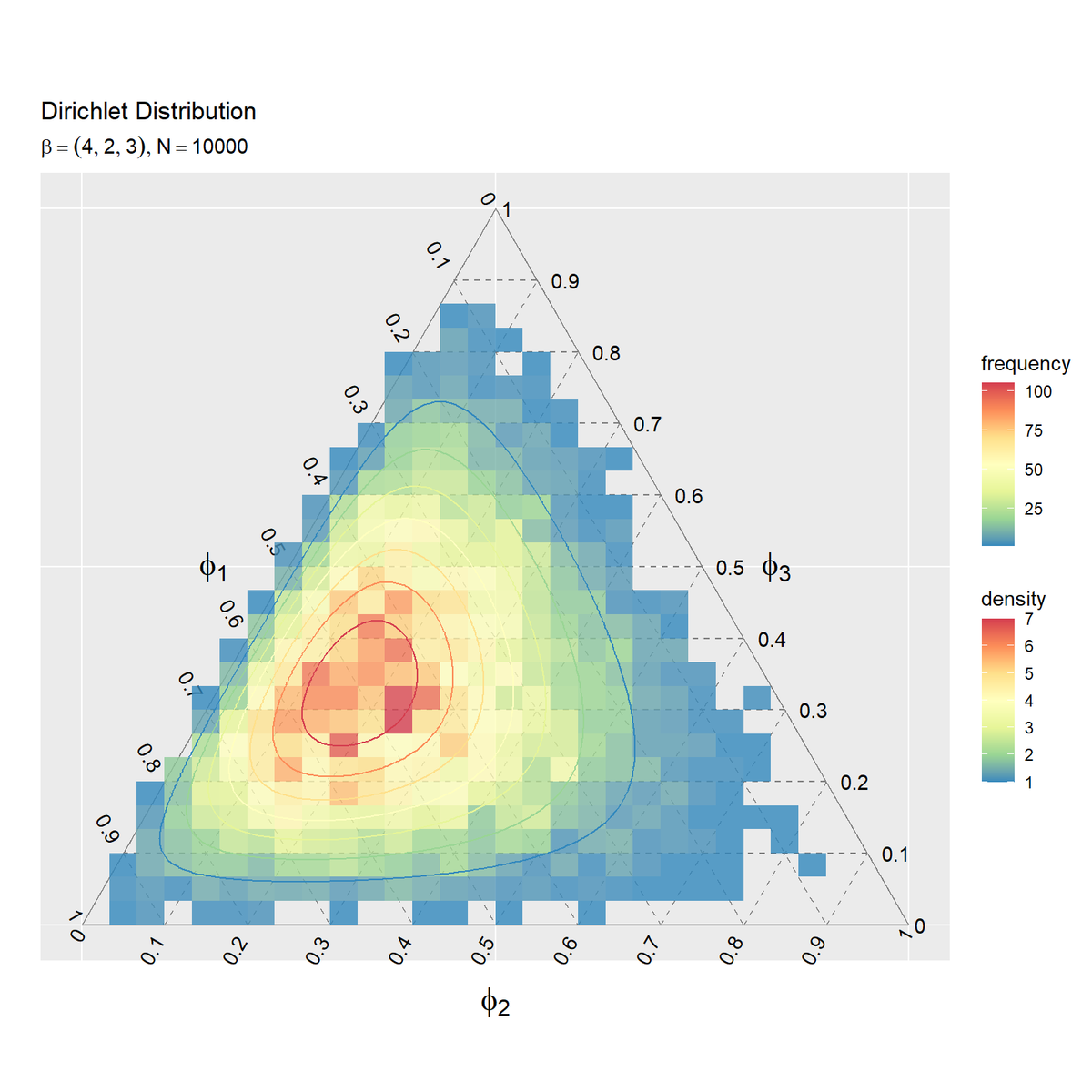

サンプルの度数のヒートマップを作成します。
# サンプルの度数のヒートマップを作成 ggplot() + geom_segment(data = ternary_axis_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50") + # 三角図の枠線 geom_segment(data = ternary_grid_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50", linetype = "dashed") + # 三角図のグリッド線 geom_text(data = ternary_ticklabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v, angle = angle)) + # 三角図の軸目盛ラベル geom_text(data = ternary_axislabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v), parse = TRUE, size = 6) + # 三角図の軸ラベル geom_bin_2d(data = data_df, mapping = aes(x = y_1, y = y_2, fill = ..count..), alpha = 0.8) + # サンプル geom_contour(data = dens_df, mapping = aes(x = y_1, y = y_2, z = density, color = ..level..)) + # 分布 scale_color_distiller(palette = "Spectral") + # 等高線の色 scale_fill_distiller(palette = "Spectral") + # 塗りつぶしの色 scale_x_continuous(breaks = c(0, 0.5, 1), labels = NULL) + # x軸 scale_y_continuous(breaks = c(0, 0.25*sqrt(3), 0.5*sqrt(3)), labels = NULL) + # y軸 coord_fixed(ratio = 1, clip = "off") + # アスペクト比 theme(axis.ticks = element_blank(), panel.grid.minor = element_blank()) + # 図の体裁 labs(title = "Dirichlet Distribution", subtitle = parse(text = param_text), color = "density", fill = "frequency", x = "", y = "")
geom_bin_2d()で2次元の変数に対するヒートマップを描画できます。タイルの色の引数fillに..count..を指定すると度数、..density..を指定すると密度に応じて色付けされます。
密度の等高線図を作成します。
# サンプルの密度の等高線図を作成 ggplot() + geom_segment(data = ternary_axis_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50") + # 三角図の枠線 geom_segment(data = ternary_grid_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50", linetype = "dashed") + # 三角図のグリッド線 geom_text(data = ternary_ticklabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v, angle = angle)) + # 三角図の軸目盛ラベル geom_text(data = ternary_axislabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v), parse = TRUE, size = 6) + # 三角図の軸ラベル geom_density_2d_filled(data = data_df, mapping = aes(x = y_1, y = y_2, fill = ..level..), alpha = 0.8) + # サンプル geom_contour(data = dens_df, mapping = aes(x = y_1, y = y_2, z = density, color = ..level..)) + # 分布 scale_color_viridis_c(option = "D") + # 等高線の色 scale_x_continuous(breaks = c(0, 0.5, 1), labels = NULL) + # x軸 scale_y_continuous(breaks = c(0, 0.25*sqrt(3), 0.5*sqrt(3)), labels = NULL) + # y軸 coord_fixed(ratio = 1, clip = "off") + # アスペクト比 theme(axis.ticks = element_blank(), panel.grid.minor = element_blank()) + # 図の体裁 labs(title = "Dirichlet Distribution", subtitle = parse(text = param_text), color = "density", fill = "density", x = "", y = "")
geom_density_2d_filled()で密度の等高線図を描画できます。
データ数が十分に増えると、ヒストグラムの形が分布の形に近付きます。
乱数と分布の関係をアニメーションで可視化
次は、サンプルサイズとヒストグラムの形状の関係をアニメーションで確認します。
1データずつ可視化
1データずつ乱数を生成するアニメーションを作成します。
・コード(クリックで展開)
データ数を指定して、サンプルを生成します。
# パラメータを指定 beta_v <- c(4, 2, 3) # データ数(フレーム数)を指定 N <- 100 # ディリクレ分布に従う乱数を生成 phi_nv <- MCMCpack::rdirichlet(n = N, alpha = beta_v) head(phi_nv)
## [,1] [,2] [,3] ## [1,] 0.3325355 0.24960432 0.4178602 ## [2,] 0.2857704 0.15698146 0.5572481 ## [3,] 0.4582656 0.18531630 0.3564181 ## [4,] 0.3497506 0.09792221 0.5523272 ## [5,] 0.4583167 0.25243550 0.2892478 ## [6,] 0.4128423 0.28524453 0.3019132
phi_nvのn番目の行を、n番目のデータ(n回目にサンプリングされた値)とみなします。アニメーションのn番目のフレームでは、n個のサンプルphi_nv[1:n, ]のグラフを描画します。
サンプルをデータフレームに格納します。
# サンプルを三角座標に変換して格納 anime_data_df <- tibble::tibble( n = 1:N, # データ番号 y_1 = phi_nv[, 2] + 0.5 * phi_nv[, 3], # 三角座標のx軸の値 y_2 = sqrt(3) * 0.5 * phi_nv[, 3], # 三角座標のy軸の値 parameter = paste0("beta=(", paste0(beta_v, collapse = ", "), "), n=", n) |> factor(levels = paste0("beta=(", paste0(beta_v, collapse = ", "), "), n=", 1:N)) # フレーム切替用ラベル ) anime_data_df
## # A tibble: 100 × 4 ## n y_1 y_2 parameter ## <int> <dbl> <dbl> <fct> ## 1 1 0.459 0.362 beta=(4, 2, 3), n=1 ## 2 2 0.436 0.483 beta=(4, 2, 3), n=2 ## 3 3 0.364 0.309 beta=(4, 2, 3), n=3 ## 4 4 0.374 0.478 beta=(4, 2, 3), n=4 ## 5 5 0.397 0.250 beta=(4, 2, 3), n=5 ## 6 6 0.436 0.261 beta=(4, 2, 3), n=6 ## 7 7 0.351 0.179 beta=(4, 2, 3), n=7 ## 8 8 0.235 0.356 beta=(4, 2, 3), n=8 ## 9 9 0.417 0.480 beta=(4, 2, 3), n=9 ## 10 10 0.443 0.270 beta=(4, 2, 3), n=10 ## # … with 90 more rows
サンプルphi_nvをデータフレームに格納して、フレーム切替用のラベルを作成します。ラベルが文字列型だと文字列の基準で順序が決まるので、因子型にしてサンプリング回数に応じたレベル(順序)を設定します。
このデータフレームは、各試行におけるサンプルを描画するのに使います。
サンプリング回数ごとに、それまでのサンプルを持つデータフレームを作成します。
# サンプルを複製して三角座標に変換して格納 anime_freq_df <- tidyr::expand_grid( frame = 1:N, # フレーム番号 n = 1:N # データ番号 ) |> # 全ての組み合わせを作成 dplyr::filter(n <= frame) |> # 各試行までのサンプルを抽出 dplyr::mutate( y_1 = phi_nv[n, 2] + 0.5 * phi_nv[n, 3], # 三角座標のx軸の値 y_2 = sqrt(3) * 0.5 * phi_nv[n, 3], # 三角座標のy軸の値 parameter = paste0("beta=(", paste0(beta_v, collapse = ", "), "), n=", frame) |> factor(levels = paste0("beta=(", paste0(beta_v, collapse = ", "), "), n=", 1:N)) # フレーム切替用ラベル ) anime_freq_df
## # A tibble: 5,050 × 5 ## frame n y_1 y_2 parameter ## <int> <int> <dbl> <dbl> <fct> ## 1 1 1 0.459 0.362 beta=(4, 2, 3), n=1 ## 2 2 1 0.459 0.362 beta=(4, 2, 3), n=2 ## 3 2 2 0.436 0.483 beta=(4, 2, 3), n=2 ## 4 3 1 0.459 0.362 beta=(4, 2, 3), n=3 ## 5 3 2 0.436 0.483 beta=(4, 2, 3), n=3 ## 6 3 3 0.364 0.309 beta=(4, 2, 3), n=3 ## 7 4 1 0.459 0.362 beta=(4, 2, 3), n=4 ## 8 4 2 0.436 0.483 beta=(4, 2, 3), n=4 ## 9 4 3 0.364 0.309 beta=(4, 2, 3), n=4 ## 10 4 4 0.374 0.478 beta=(4, 2, 3), n=4 ## # … with 5,040 more rows
フレーム番号とデータ番号(それぞれ1からNの整数)の全ての組み合わせをexpand_grid()で作成して、フレーム番号以下のデータ番号を抽出します。
データ番号をインデックスとして使って、x_ndから対応するサンプルを抽出します。
フレーム番号をデータ番号として、フレーム切替用のラベルを作成します。
このデータフレームは、ヒートマップなどのグラフを描画するのに使います。
サンプルの散布図のアニメーション(gif画像)を作成します。
# 散布図のアニメーションを作図 anime_freq_graph <- ggplot() + geom_segment(data = ternary_axis_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50") + # 三角図の枠線 geom_segment(data = ternary_grid_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50", linetype = "dashed") + # 三角図のグリッド線 geom_text(data = ternary_ticklabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v, angle = angle)) + # 三角図の軸目盛ラベル geom_text(data = ternary_axislabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v), parse = TRUE, size = 6) + # 三角図の軸ラベル geom_contour(data = dens_df, mapping = aes(x = y_1, y = y_2, z = density, color = ..level..)) + # 分布 geom_point(data = anime_freq_df, mapping = aes(x = y_1, y = y_2), color = "orange", alpha = 0.5) + # n個のサンプル geom_point(data = anime_data_df, mapping = aes(x = y_1, y = y_2), color = "orange", size = 3) + # n番目のサンプル gganimate::transition_manual(parameter) + # フレーム scale_x_continuous(breaks = c(0, 0.5, 1), labels = NULL) + # x軸 scale_y_continuous(breaks = c(0, 0.25*sqrt(3), 0.5*sqrt(3)), labels = NULL) + # y軸 coord_fixed(ratio = 1, clip = "off") + # アスペクト比 theme(axis.ticks = element_blank(), panel.grid.minor = element_blank()) + # 図の体裁 labs(title = "Dirichlet Distribution", subtitle = "{current_frame}", color = "density", x = "", y = "") # gif画像を作成 gganimate::animate(anime_freq_graph, nframes = N+10, end_pause = 10, fps = 10, width = 800, height = 600)
transition_manual()にフレームの順序を表す列を指定します。この例では、因子型のラベルのレベルの順に描画されます。
animate()のフレーム数の引数nframesにデータ数(サンプルサイズ)、フレームレートの引数fpsに1秒当たりのフレーム数を指定します。fps引数の値が大きいほどフレームが早く切り替わります。ただし、値が大きいと指定した通りに動作しません。
サンプルの度数のヒートマップのアニメーションを作成します。
# 度数のヒートマップのアニメーションを作図 anime_freq_graph <- ggplot() + geom_segment(data = ternary_axis_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50") + # 三角図の枠線 geom_segment(data = ternary_grid_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50", linetype = "dashed") + # 三角図のグリッド線 geom_text(data = ternary_ticklabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v, angle = angle)) + # 三角図の軸目盛ラベル geom_text(data = ternary_axislabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v), parse = TRUE, size = 6) + # 三角図の軸ラベル geom_bin_2d(data = anime_freq_df, mapping = aes(x = y_1, y = y_2, fill = ..count..), alpha = 0.8) + # n個のサンプル geom_point(data = anime_data_df, mapping = aes(x = y_1, y = y_2), color = "orange", size = 3) + # n番目のサンプル geom_contour(data = dens_df, mapping = aes(x = y_1, y = y_2, z = density, color = ..level..)) + # 分布 gganimate::transition_manual(parameter) + # フレーム scale_color_distiller(palette = "Spectral") + # 等高線の色 scale_fill_distiller(palette = "Spectral") + # 塗りつぶしの色 scale_x_continuous(breaks = c(0, 0.5, 1), labels = NULL) + # x軸 scale_y_continuous(breaks = c(0, 0.25*sqrt(3), 0.5*sqrt(3)), labels = NULL) + # y軸 coord_fixed(ratio = 1, clip = "off") + # アスペクト比 theme(axis.ticks = element_blank(), panel.grid.minor = element_blank()) + # 図の体裁 labs(title = "Dirichlet Distribution", subtitle = "{current_frame}", color = "density", fill = "frequency", x = "", y = "") # gif画像を作成 gganimate::animate(anime_freq_graph, nframes = N+10, end_pause = 10, fps = 10, width = 800, height = 600)
サンプルの密度の等高線のアニメーションを作成します。
# 除去するフレーム数を指定 n_min <- 10 # (データが少ないと密度を計算できないため)最初のフレームを除去 tmp_data_df <- anime_data_df|> dplyr::filter(n > n_min) |> # 始めのデータを削除 dplyr::mutate( parameter = parameter |> as.character() |> (\(.){factor(., levels = unique(.))})() # レベルを再設定 ) tmp_freq_df <- anime_freq_df |> dplyr::filter(frame > n_min) |> # 始めのデータを削除 dplyr::mutate( parameter = parameter |> as.character() |> (\(.){factor(., levels = unique(.))})() # レベルを再設定 ) # 密度の等高線図のアニメーションを作図 anime_freq_graph <- ggplot() + geom_segment(data = ternary_axis_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50") + # 三角図の枠線 geom_segment(data = ternary_grid_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50", linetype = "dashed") + # 三角図のグリッド線 geom_text(data = ternary_ticklabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v, angle = angle)) + # 三角図の軸目盛ラベル geom_text(data = ternary_axislabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v), parse = TRUE, size = 6) + # 三角図の軸ラベル geom_density_2d_filled(data = tmp_freq_df, mapping = aes(x = y_1, y = y_2, fill = ..level..), alpha = 0.8) + # n個のサンプル geom_contour(data = dens_df, mapping = aes(x = y_1, y = y_2, z = density, color = ..level..)) + # 分布 geom_point(data = tmp_data_df, mapping = aes(x = y_1, y = y_2), color = "orange", size = 3) + # n番目のサンプル gganimate::transition_manual(parameter) + # フレーム scale_color_viridis_c(option = "D") + # 等高線の色 scale_x_continuous(breaks = c(0, 0.5, 1), labels = NULL) + # x軸 scale_y_continuous(breaks = c(0, 0.25*sqrt(3), 0.5*sqrt(3)), labels = NULL) + # y軸 coord_fixed(ratio = 1, clip = "off") + # アスペクト比 theme(axis.ticks = element_blank(), panel.grid.minor = element_blank()) + # 図の体裁 labs(title = "Dirichlet Distribution", subtitle = "{current_frame}", color = "density", fill = "density", x = "", y = "") # gif画像を作成 gganimate::animate(anime_freq_graph, nframes = N+10, end_pause = 10, fps = 10, width = 800, height = 600)
データが1つだと密度を計算できず、またデータが少ないと密度が大きくなり(z軸の最大値が大きくなり)アニメーション全体でのグラデーション(等高線)が分かりにくくなるので、始めのフレームに対応する行を取り除いておきます。
データフレームからデータを除いても、因子レベルの情報がアニメーションのフレームに影響してしまうので、因子の情報を再設定する必要があります。
複数データずつ可視化
続いて、フレームごとに複数データを生成します。
・コード(クリックで展開)
データ数とフレーム数を指定します。
# パラメータを指定 beta_v <- c(4, 2, 3) # データ数を指定 N <- 10000 # フレーム数を指定 frame_num <- 100 # 1フレーム当たりのデータ数を計算 n_per_frame <- N %/% frame_num n_per_frame
## [1] 100
データ数Nとフレーム数frame_numを指定して、1フレーム当たりのデータ数n_per_frameを計算します。
サンプルを生成して、フレームごとにn_per_frame個ずつサンプルが増えるデータフレームを作成します。
# ディリクレ分布に従う乱数を生成 phi_nv <- MCMCpack::rdirichlet(n = N, alpha = beta_v) # サンプルを複製して三角座標に変換して格納 anime_freq_df <- tidyr::expand_grid( frame = 1:frame_num, # フレーム番号 n = 1:N # データ番号 ) |> # 全ての組み合わせを作成 dplyr::filter(n <= frame*n_per_frame) |> # 各フレームで利用するサンプルを抽出 dplyr::mutate( y_1 = phi_nv[n, 2] + 0.5 * phi_nv[n, 3], # 三角座標のx軸の値 y_2 = sqrt(3) * 0.5 * phi_nv[n, 3], # 三角座標のy軸の値 parameter = paste0("beta=(", paste0(beta_v, collapse = ", "), "), n=", frame*n_per_frame) |> factor(levels = paste0("beta=(", paste0(beta_v, collapse = ", "), "), n=", 1:frame_num*n_per_frame)) # フレーム切替用ラベル ) anime_freq_df
## # A tibble: 505,000 × 5 ## frame n y_1 y_2 parameter ## <int> <int> <dbl> <dbl> <fct> ## 1 1 1 0.420 0.147 beta=(4, 2, 3), n=100 ## 2 1 2 0.378 0.310 beta=(4, 2, 3), n=100 ## 3 1 3 0.319 0.206 beta=(4, 2, 3), n=100 ## 4 1 4 0.484 0.324 beta=(4, 2, 3), n=100 ## 5 1 5 0.455 0.349 beta=(4, 2, 3), n=100 ## 6 1 6 0.176 0.263 beta=(4, 2, 3), n=100 ## 7 1 7 0.466 0.413 beta=(4, 2, 3), n=100 ## 8 1 8 0.646 0.212 beta=(4, 2, 3), n=100 ## 9 1 9 0.503 0.647 beta=(4, 2, 3), n=100 ## 10 1 10 0.611 0.296 beta=(4, 2, 3), n=100 ## # … with 504,990 more rows
1データずつのときと同様に、作図用のデータを作成します。こちらは、フレームごとに「フレーム番号」掛ける「1フレーム当たりのデータ数」番目までのサンプルを抽出します。
散布図のアニメーションを作成します。
# 散布図のアニメーションを作図 anime_freq_graph <- ggplot() + geom_segment(data = ternary_axis_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50") + # 三角図の枠線 geom_segment(data = ternary_grid_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50", linetype = "dashed") + # 三角図のグリッド線 geom_text(data = ternary_ticklabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v, angle = angle)) + # 三角図の軸目盛ラベル geom_text(data = ternary_axislabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v), parse = TRUE, size = 6) + # 三角図の軸ラベル geom_point(data = anime_freq_df, mapping = aes(x = y_1, y = y_2), color = "orange", alpha = 0.3) + # サンプル geom_contour(data = dens_df, mapping = aes(x = y_1, y = y_2, z = density, color = ..level..)) + # 分布 gganimate::transition_manual(parameter) + # フレーム scale_x_continuous(breaks = c(0, 0.5, 1), labels = NULL) + # x軸 scale_y_continuous(breaks = c(0, 0.25*sqrt(3), 0.5*sqrt(3)), labels = NULL) + # y軸 coord_fixed(ratio = 1, clip = "off") + # アスペクト比 theme(axis.ticks = element_blank(), panel.grid.minor = element_blank()) + # 図の体裁 labs(title = "Dirichlet Distribution", subtitle = "{current_frame}", color = "density", x = "", y = "") # gif画像を作成 gganimate::animate(anime_freq_graph, nframes = frame_num+10, end_pause = 10, fps = 10, width = 800, height = 600)
1データずつのときと同様に処理します。
サンプルの度数のヒートマップのアニメーションを作成します。
# 度数のヒートマップのアニメーションを作図 anime_freq_graph <- ggplot() + geom_segment(data = ternary_axis_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50") + # 三角図の枠線 geom_segment(data = ternary_grid_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50", linetype = "dashed") + # 三角図のグリッド線 geom_text(data = ternary_ticklabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v, angle = angle)) + # 三角図の軸目盛ラベル geom_text(data = ternary_axislabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v), parse = TRUE, size = 6) + # 三角図の軸ラベル geom_bin_2d(data = anime_freq_df, mapping = aes(x = y_1, y = y_2, fill = ..count..), alpha = 0.8) + # サンプル geom_contour(data = dens_df, mapping = aes(x = y_1, y = y_2, z = density, color = ..level..)) + # 分布 gganimate::transition_manual(parameter) + # フレーム scale_color_distiller(palette = "Spectral") + # 等高線の色 scale_fill_distiller(palette = "Spectral") + # 塗りつぶしの色 scale_x_continuous(breaks = c(0, 0.5, 1), labels = NULL) + # x軸 scale_y_continuous(breaks = c(0, 0.25*sqrt(3), 0.5*sqrt(3)), labels = NULL) + # y軸 coord_fixed(ratio = 1, clip = "off") + # アスペクト比 theme(axis.ticks = element_blank(), panel.grid.minor = element_blank()) + # 図の体裁 labs(title = "Dirichlet Distribution", subtitle = "{current_frame}", color = "density", fill = "frequency", x = "", y = "") # gif画像を作成 gganimate::animate(anime_freq_graph, nframes = frame_num+10, end_pause = 10, fps = 10, width = 800, height = 600)
サンプルの密度の等高線のアニメーションを作成します。
# 密度の等高線図のアニメーションを作図 anime_freq_graph <- ggplot() + geom_segment(data = ternary_axis_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50") + # 三角図の枠線 geom_segment(data = ternary_grid_df, mapping = aes(x = y_1_start, y = y_2_start, xend = y_1_end, yend = y_2_end), color = "gray50", linetype = "dashed") + # 三角図のグリッド線 geom_text(data = ternary_ticklabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v, angle = angle)) + # 三角図の軸目盛ラベル geom_text(data = ternary_axislabel_df, mapping = aes(x = y_1, y = y_2, label = label, hjust = h, vjust = v), parse = TRUE, size = 6) + # 三角図の軸ラベル geom_density_2d_filled(data = anime_freq_df, mapping = aes(x = y_1, y = y_2, fill = ..level..), alpha = 0.8) + # サンプル geom_contour(data = dens_df, mapping = aes(x = y_1, y = y_2, z = density, color = ..level..)) + # 分布 gganimate::transition_manual(parameter) + # フレーム scale_color_viridis_c(option = "D") + # 等高線の色 scale_x_continuous(breaks = c(0, 0.5, 1), labels = NULL) + # x軸 scale_y_continuous(breaks = c(0, 0.25*sqrt(3), 0.5*sqrt(3)), labels = NULL) + # y軸 coord_fixed(ratio = 1, clip = "off") + # アスペクト比 theme(axis.ticks = element_blank(), panel.grid.minor = element_blank()) + # 図の体裁 labs(title = "Dirichlet Distribution", subtitle = "{current_frame}", color = "density", fill = "density", x = "", y = "") # gif画像を作成 gganimate::animate(anime_freq_graph, nframes = frame_num+10, end_pause = 10, fps = 10, width = 800, height = 600)
サンプルが増えるに従って、元の分布に近付くのを確認できます。
この記事では、ガウス分布の乱数生成を確認しました。次は、ガウス分布から確率分布を生成します。
