『Pythonによるはじめての地理空間データサイエンス』の独学時のまとめノートです。「定義編・導出編」「実装編・作図編」「可視化編」の三部構成でモデルやアルゴリズムの理解を目指します。
本の内容から寄り道・回り道しながら進めます。本を読んだ上で補助的に読んでください。
この記事では、k-means法によるクラスタリングについて、Pythonを使ってスクラッチ実装する方法を解説します。
【前の内容】
【他の内容】
【今回の内容】
2.3 空間ラグのk-means法(クラスタリング)の実装
空間ラグ(SL・spatial lag)に対するk平均法(k-means algorithm)によるクラスタリング(clustering)を実装します。
SLについては「2.3：空間ラグの定義式【空間DS入門のノート】 - からっぽのしょこ」、より詳細なk-means法については「【Python】4.3：k平均法による多次元混合ガウス分布のクラスタリングの実装【『スタンフォード線形代数入門』のノート】 - からっぽのしょこ」を参照してください。
利用するライブラリを読み込みます。
# ライブラリを読込 import geopandas as gpd from pysal.lib import weights import numpy as np import matplotlib.pyplot as plt from matplotlib.colors import ListedColormap # 配色用 import matplotlib.patches as mpatches # 凡例用 from pandas.api.types import CategoricalDtype # 配色用 import japanize_matplotlib # 日本語の描画用
データの読込
まずは、地理空間データを読み込んで、前処理を行います。
詳しくは本の2.2節を参照してください。
国土数値情報ダウンロードサイトのデータの場合
この例では、国土数値情報ダウンロードサイトから2026年版(基準年)の大阪府の行政区域データ・地価公示データをダウンロードして、データを利用します。
「国土数値情報ダウンロードサイト」の行政区域データ・地価公示データを読み込みます。
# ファイルパスを指定 DISTRICT_PATH = 'data/N03-20260101_27_GML/N03-20260101_27.shp' # ポリゴンデータ:大阪府(2026年版) STATS_PATH = 'data/L01-26_27_GML/L01-26_27.shp' # 地価公示:大阪府(2026年版) # データを読込 gdf_district = gpd.read_file(DISTRICT_PATH, encoding='UTF-8') # (2026年版の場合) gdf_stats = gpd.read_file(STATS_PATH, encoding='shift-jis') # (2026年版の場合) # 行政区域データを取得 gdf_district = gdf_district[['N03_004', 'N03_005', 'N03_007', 'geometry']] # (2026年版の場合) gdf_district.columns = ['city1', 'city2', 'd_code', 'geometry'] # 地価公示データを取得 gdf_stats = gdf_stats[['L01_024', 'L01_001', 'L01_008', 'geometry']] # (2026年版の場合) gdf_stats.columns = ['city', 'd_code', 'price', 'geometry'] # データを整形 dst_proj = 6668 gdf_district = gdf_district.to_crs(epsg=dst_proj) # 空間座標系を再設定 gdf_stats = gdf_stats.to_crs(epsg=dst_proj) # 空間座標系を再設定 # データを加工 gdf_stats['log_price'] = np.log(gdf_stats['price']) # 対数地価公示価格
事前に保存しておいた行政区域のポリゴンデータと地価公示データを読み込みます。
必要に応じて扱いやすいようにデータを整形しておきます。
行政区域データをまとめます。
# データを統合 gdf_target = gdf_district.dissolve(by='d_code', as_index=False) # 飛び地を統合 gdf_target = gdf_target.merge( gdf_stats.groupby('d_code')['log_price'].mean(), on='d_code' ) # 平均対数地価公示価格 gdf_target['centroids'] = gdf_target['geometry'].centroid # 重心座標 # データを整形 #gdf_target['city'] = gdf_target['city1'].fillna('') + gdf_target['city2'].fillna('') # 地域名を補完:政令指定都市名を残す場合 gdf_target['city'] = gdf_target['city2'].fillna(gdf_target['city1']) # 地域名を補完:政令指定都市名を除く場合 # データフレームを整形 gdf_target = gdf_target.reindex( columns=['city', 'city1', 'city2', 'd_code', 'log_price', 'geometry', 'centroids'] ) # (目視での確認用) # データを確認 gdf_target.head()
| city | city1 | city2 | d_code | log_price | geometry | centroids | |
|---|---|---|---|---|---|---|---|
| 0 | 都島区 | 大阪市 | 都島区 | 27102 | 13.013004 | POLYGON ((135.51481 34.72057, 135.51489 34.720... | POINT (135.52721 34.71193) |
| 1 | 福島区 | 大阪市 | 福島区 | 27103 | 13.507231 | POLYGON ((135.46247 34.6874, 135.46253 34.6879... | POINT (135.47534 34.6939) |
| 2 | 此花区 | 大阪市 | 此花区 | 27104 | 12.339599 | MULTIPOLYGON (((135.34359 34.62112, 135.34357 ... | POINT (135.42011 34.668) |
| 3 | 西区 | 大阪市 | 西区 | 27106 | 14.140507 | POLYGON ((135.46667 34.67284, 135.4642 34.6747... | POINT (135.48375 34.67776) |
| 4 | 港区 | 大阪市 | 港区 | 27107 | 12.555794 | MULTIPOLYGON (((135.43006 34.64979, 135.43006 ... | POINT (135.45084 34.66032) |
市区町村(行政区域コード)ごとに、飛び地などのポリゴンデータをまとめて、重心座標を求めます。(この処理だと警告文が出ますが、ここでの目的には影響しない誤差なので無視します。)
また、市区町村ごとに対数地価公示価格の平均を計算して、データフレームに結合します。
以上で、空間ラグの計算や作図に利用する地理空間データを用意できました。
統計量の計算
次は、空間ラグを計算する関数を作成して、データから統計量を計算します。
実装
SLの計算を自作関数として定義します。
# SLの計算を実装 def calc_SL(x, W): # 偏差を計算 x_dev = x - np.mean(x) # SLを計算 SL = W @ x_dev return SL
SLの計算については「【Python】2.3：空間ラグの実装【空間DS入門のノート】 - からっぽのしょこ」を参照してください。
計算
入力データを設定します。
# 入力データを取得 x = gdf_target['log_price'].to_numpy() print(x[:5].round(2)) print(x.shape)
[13.01 13.51 12.34 14.14 12.56]
(72,)
個の地域の入力データ
を作成します。
この例では、平均対数地価公示価格を使います。
空間重み行列を作成します。
# 空間重み行列を作成 adj_obj = weights.Queen.from_dataframe( df=gdf_target, geom_col='geometry', use_index=False ) adj_obj.transform = 'R' # 正規化 W, _ = adj_obj.full() print(W[:5, :5].round(2)) print(W.shape)
[[0. 0. 0. 0. 0. ]
[0. 0. 0.2 0.2 0. ]
[0. 0.25 0. 0.25 0.25]
[0. 0.14 0.14 0. 0.14]
[0. 0. 0.33 0.33 0. ]]
(72, 72)
空間重み行列 を作成します。
この例では、クイーン型の空間隣接行列を用いて、空間重み行列を作成しています。
空間重み行列については「【Python】2.2：空間重み行列の作図：境界の共有【空間DS入門のノート】 - からっぽのしょこ」を参照してください。
SLを計算をします。
# SLを計算 SL = calc_SL(x, W) print(SL[:5].round(2)) print(SL.shape)
[1.49 1.27 1.15 1.41 0.93]
(72,)
自作関数を使って、 個の地域のSL
を計算します。
以上で、作図に利用する統計量を求まりました。
クラスタリングの処理
続いて、空間ラグに対するk-means法の処理の処理を確認します。
クラスタリングを行う変数をまとめます。
# 変数を結合 X = np.stack([x, SL], axis=1) print(X[:5].round(2)) print(X.shape)
[[13.01 1.49]
[13.51 1.27]
[12.34 1.15]
[14.14 1.41]
[12.56 0.93]]
(72, 2)
地域 の入力データ
と空間ラグ
を2次元変数
として、まとめて扱います。また、
個の地域をまとめて
とします。
クラスタの代表値を初期化します。
# クラスタ数の初期値を指定 K = 4 # クラスタの代表値をランダムに設定 Z = np.stack( [np.random.uniform(low=X[:, 0].min(), high=X[:, 0].max(), size=K), np.random.uniform(low=X[:, 1].min(), high=X[:, 1].max(), size=K)], axis=1 ) # 一様乱数 print(Z[:5].round(2)) print(Z.shape)
[[10.03 -1.65]
[10.75 -1.44]
[14.73 0.36]
[13.85 -0.62]]
(4, 2)
クラスタ数 を指定します。
クラスタ の代表値を
、
個のクラスタをまとめて
として、ランダムに初期値を設定します。
この例では、変数 の範囲の一様乱数を使います。
連続型の一様分布の乱数は、np.random.uniform() で生成できます。確率変数の範囲の引数 low, high に各次元(軸)の変数の最小値・最大値、サンプルサイズの引数 size にクラスタ数を指定します。
クラスタ番号を割り当てます。
# クラスタを割当 c = np.argmin( [np.sqrt(np.sum((X - Z[k])**2, axis=1)) for k in range(K)], axis=0 ) # 最小ノルムのインデックス print(c[:5]) print(c.shape)
[2 2 3 2 3]
(72,)
各地域の変数 の点と各クラスタの代表値
の点の距離(ユークリッドノルム)を計算します。
2点の差ベクトルのノルムが最小となるクラスタ番号(変数からの距離が一番近い代表値の行インデックス)を、各地域のクラスタ とします。
個の地域(変数)のクラスタをまとめて
とします。
N 個の変数 X に対して、1つのクラスタの代表値 Z[k] との差をとり、ユークリッドノルム(2乗和の平方根)を計算します。N 個のノルムを1列として、K 回( K 列分)計算して、(N, K) の2次元配列に格納します。
行ごとに最大値のインデックス(列番号)を np.argmax() で取り出します。
または、ユークリッドノルムを np.linalg.norm() で計算します。
# クラスタを割当 c = np.argmin( [np.linalg.norm(X - Z[k], axis=1) for k in range(K)], # ノルム axis=0 ) # 最小ノルムのインデックス print(c[:5]) print(c.shape)
[2 2 3 2 3]
(72,)
目的関数を計算します。
# 目的関数を計算 J = np.mean( np.sum((X - Z[c])**2, axis=1) # ノルムの2乗 ) # ノルムの2乗平均 print(J)
2.507108731706555
目的関数として、ノルムの2乗平均を計算します。
N 個の変数 X に対して、各変数に割り当てられたクラスタの代表値 Z[c] との差をとり、ユークリッドノルムの2乗(2乗和)を計算します。N 個のノルムの平均を計算します。
または、ノルムの計算のための和( D 個の和)の計算と、平均の計算のための和( N 個の和)の計算を、1つの np.sum() でまとめて処理します。
# データ数を取得 N = len(gdf_target) # 目的関数を計算 J = np.sum((X - Z[c])**2) / N # ノルムの2乗平均 print(J)
2.5071087317065546
ユークリッドノルムの2乗は、2乗和の平方根の2乗であり、2乗和と同じなので、計算を省略しています。
k-means法によりクラスタリングします。
# 目的関数の更新量の閾値を指定 threshold = 0.001 # 最大試行回数を指定 max_iter = 100 # カウントを初期化 iter_cnt = 0 # 初期値を記録 old_J = J # k-meansによるクラスタリング while iter_cnt < max_iter: # 無限ループの回避用 # 試行回数をカウント iter_cnt += 1 print(f'----- iteration: {iter_cnt} -----') print(f'K = {K}') # クラスタの代表値を計算 Z = np.array( [np.mean(X[c == k], axis=0) for k in range(K)] ) # 平均 # クラスタを割当 c = np.argmin( [np.linalg.norm(X - Z[k], axis=1) for k in range(K)], # ノルム axis=0 ) # 最小ノルムのインデックス # クラスタの割当数を集計 clust_num = np.array( [np.sum(c == k) for k in range(K)] ) # 度数 print(f'|G| = {clust_num}') # 目的関数を計算 J = np.mean( np.sum((X - Z[c])**2, axis=1) # ノルムの2乗 ) # ノルムの2乗平均 #J = np.sum((X - Z[c])**2) / N # ノルムの2乗平均 print(f'J = {J:.5f}') # 試行終了を判定 delta_J = abs(J - old_J) # 更新量 if delta_J < threshold: # 変化がない場合 break # 更新値を記録 old_J = J
----- iteration: 1 -----
K = 4
|G| = [ 7 28 7 30]
J = 0.27357
----- iteration: 2 -----
K = 4
|G| = [ 8 27 7 30]
J = 0.26229
----- iteration: 3 -----
K = 4
|G| = [10 26 7 29]
J = 0.25975
----- iteration: 4 -----
K = 4
|G| = [11 25 7 29]
J = 0.25207
----- iteration: 5 -----
K = 4
|G| = [11 25 7 29]
J = 0.25075
----- iteration: 6 -----
K = 4
|G| = [11 25 7 29]
J = 0.25075
個のクラスタの代表値
の更新、
個の変数のクラスタ
の更新、目的関数
の更新を収束するまで繰り返します。
N 個の変数 X から各クラスタ k が割り当てられた変数 X[c == k] を取り出して、次元(軸)ごとに平均値を計算して、代表値の更新値とします。
閾値 threshold を指定して、目的関数(ノルムの2乗平均) J の変化量(1試行前の目的関数 old_J との差)が閾値未満になるまで、クラスタの更新を繰り返します。
目的関数の変化量 delta_J が閾値未満になる(目的関数の変化が微小になる)と、while ループを break で終了します。
または、最大試行回数 max_iter を指定して、指定した回数まで更新を繰り返します。無限ループの対策としても機能します。
試行回数 iter_cnt が最大試行回数に達すると、while ループを終了します。
以上の処理を実装します。
クラスタリングの実装
k-means法の処理を行う関数を作成します。
実装
k-means法を自作関数として定義します。
# k-means法を実装 def k_means_method(X, K=5, threshold=0.001, max_iter=100): # データ数・次元数を取得 N, D = X.shape # カウントを初期化 iter_cnt = 0 # k-meansによるクラスタリング while iter_cnt < max_iter: # 無限ループの回避用 # クラスタの代表値を計算 if iter_cnt > 0: # 初回を除く Z = np.array( [np.mean(X[c == k], axis=0) for k in range(K)] ) # 平均 else: # 初回の場合 Z = np.stack( [np.random.uniform(low=X[:, d].min(), high=X[:, d].max(), size=K) for d in range(D)], axis=1 ) # 一様乱数 # クラスタを割当 c = np.argmin( [np.linalg.norm(X - Z[k], axis=1) for k in range(K)], # ノルム axis=0 ) # 最小ノルムのインデックス # 目的関数を計算 J = np.mean( np.sum((X - Z[c])**2, axis=1) # ノルムの2乗 ) # ノルムの2乗平均 # 試行終了を判定 if iter_cnt > 0: # 初回を除く delta_J = abs(J - old_J) # 更新量 if delta_J < threshold: # 変化がない場合 break # 更新値を記録 old_J = J # 試行回数をカウント iter_cnt += 1 # クラスタ番号を出力 return c
「クラスタリング」の処理を関数として実装します。ただし、初期化の処理を初回のループに組み込んでいます。
クラスタ数を K 引数、閾値を threshold 引数、最大試行回数を max_iter 引数に指定します。
ランダムな処理を含むので、データやパラメータが同じでも実行する度に結果が変わることがあります。
変数やクラスタの初期値によっては、どの地域(変数)にも割り当てられないクラスタが生じることがあります。
クラスタ数の更新などの機能については「【Python】4.3：k平均法による多次元混合ガウス分布のクラスタリングの実装【『スタンフォード線形代数入門』のノート】 - からっぽのしょこ」を参照してください。
クラスタリング
空間ラグをk-means法によりクラスタリングします。
# クラスタ数を指定 K = 4 # クラスタを割当 c = k_means_method(X, K=K) print(c[:5]) print(c.shape) # クラスタの割当数を集計 clust_num = np.array( [np.sum(c == k) for k in range(K)] ) # 度数 print(clust_num) print(clust_num.shape)
[2 0 2 0 2]
(72,)
[ 6 30 22 14]
(4,)
自作関数を使って、各データのクラスタ番号 を作成します。
以上で、k-means法によるクラスタリングを実装できました。
グラフの作成
最後は、クラスタの図を作成します。
データの確認

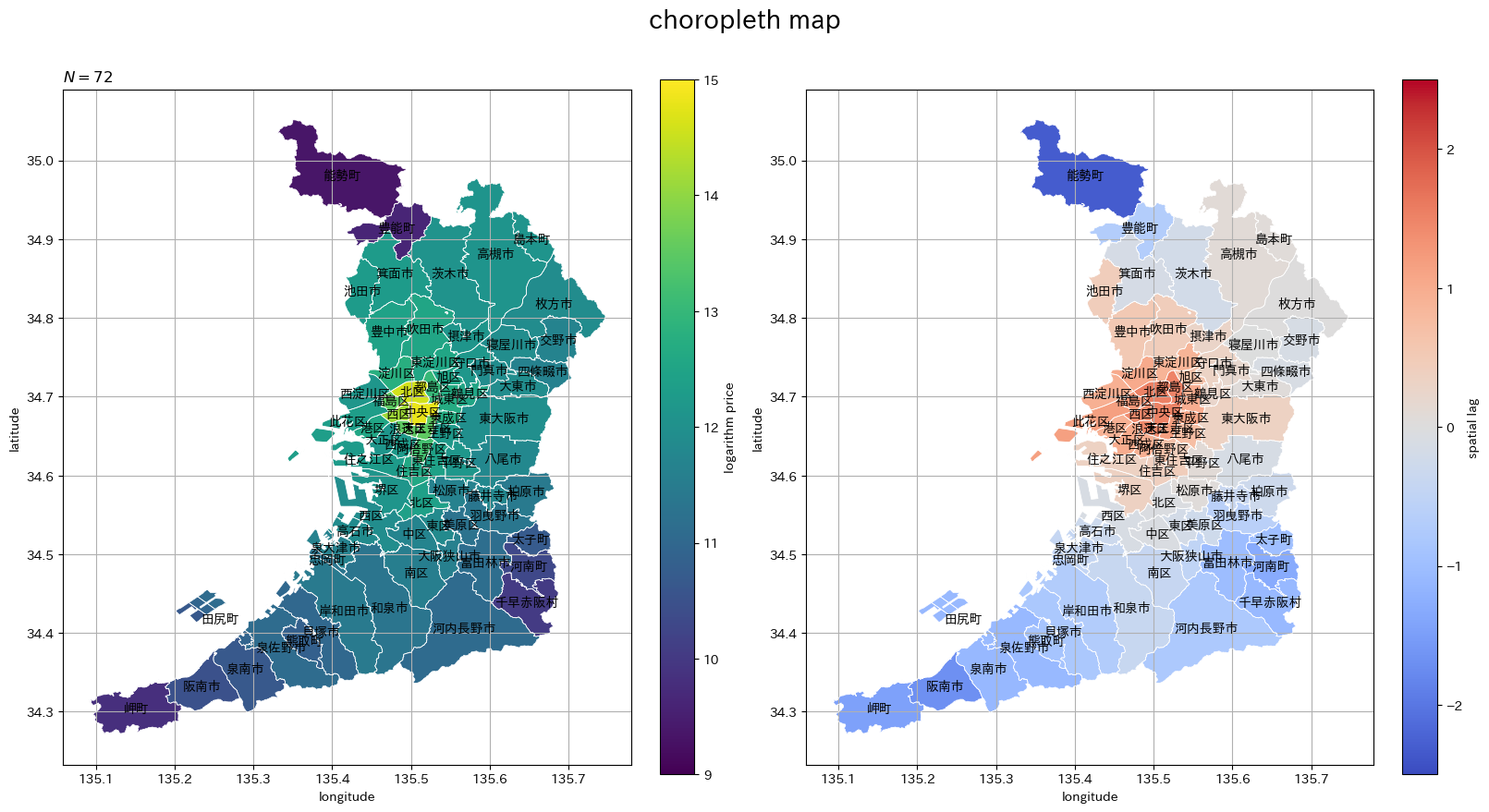

データをコロプレス図で確認します。
作図コード(クリックで展開)
# データ数を取得 N = len(gdf_target) # 値を格納 gdf_target['spatial_lag'] = SL
# 配色の範囲を設定 u = 1.0 x_min = gdf_target['log_price'].min() x_max = gdf_target['log_price'].max() x_min = np.floor(x_min /u)*u # u単位で切り下げ x_max = np.ceil(x_max /u)*u # u単位で切り上げ u = 0.5 v_size = gdf_target['spatial_lag'].abs().max() v_size = np.ceil(v_size /u)*u # u単位で切り上げ # ラベルを作成 param_lbl = f'$N = {N}$' # データを作図 fig, axes = plt.subplots( nrows=1, ncols=2, figsize=(16, 9), dpi=100, facecolor='white', constrained_layout=True ) fig.suptitle('choropleth map', fontsize=20) # 入力データを描画 ax = axes[0] gdf_target.boundary.plot( ax=ax, edgecolor='white', linewidth=0.5 ) # 行政区界 gdf_target.plot( ax=ax, column='log_price', cmap='viridis', vmin=x_min, vmax=x_max, legend=True, legend_kwds={'label': 'logarithm price', 'shrink': 0.9} ) # 入力データ ax.set_title(param_lbl, loc='left') # 空間ラグを描画 ax = axes[1] gdf_target.boundary.plot( ax=ax, edgecolor='white', linewidth=0.5 ) # 行政区界 gdf_target.plot( ax=ax, column='spatial_lag', cmap='coolwarm', vmin=-v_size, vmax=v_size, legend=True, legend_kwds={'label': 'spatial lag', 'shrink': 0.9} ) # 空間ラグ # 共通の装飾を追加 for ax in axes: for n in range(N): area_x, area_y = gdf_target.loc[n, 'centroids'].coords[0] # 座標 area_lbl = gdf_target.loc[n, 'city'] # 地域名 ax.text( x=area_x, y=area_y, s=area_lbl, ha='center', va='center', size=10 ) # 地域名 ax.set_xlabel('longitude') ax.set_ylabel('latitude') ax.grid() ax.set_aspect(aspect='equal', adjustable='box') plt.show()
左図は入力データの値(平均対数地価公示価格)、右図は空間ラグの値をグラデーションで示します。偏差の図に関しては、0を中心とする範囲でグラデーション(値が0のとき灰色、値が小さいほど濃い青色、値が大きいほど濃い赤色)を設定しています。

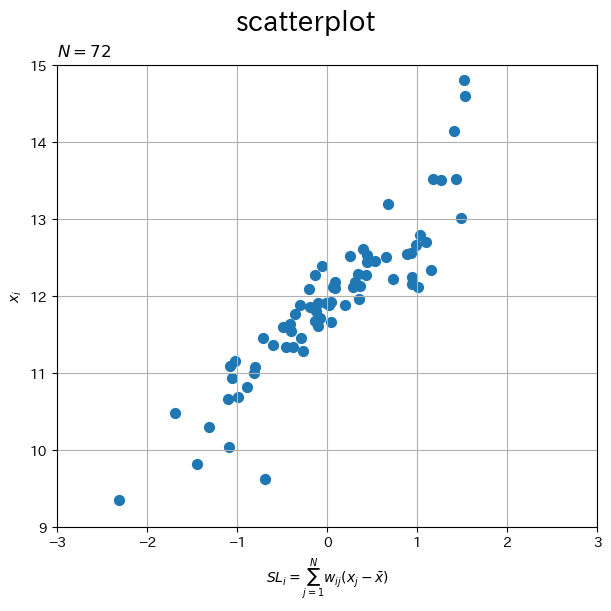

散布図を作成します。
# 地域数を取得 N = len(gdf_target) # 軸の範囲を設定 u = 1.5 x_min = x.min() x_max = x.max() x_min = np.floor(x_min /u)*u # u単位で切り上げ x_max = np.ceil(x_max /u)*u # u単位で切り上げ u = 1.0 sl_size = np.abs(SL).max() sl_size = np.ceil(sl_size /u)*u # u単位で切り上げ
# ラベルを作成 param_lbl = f'$N = {N}$' # モラン散布図を作成 fig, ax = plt.subplots( figsize=(6, 6), dpi=100, facecolor='white', constrained_layout=True ) fig.suptitle('scatterplot', fontsize=20) ax.scatter( x=SL, y=x, s=50 ) # 空間ラグ - 入力データ ''' for n in range(N): ax.text( x=SL[n], y=x[n], s=gdf_target.loc[n, 'city'], ha='center', va='center' ) # 地域名 ''' ax.set_xlabel('$SL_i = \\sum_{j=1}^N w_{ij} (x_j - \\bar{x})$') ax.set_ylabel('$x_i$') ax.set_title(param_lbl, loc='left') ax.grid() ax.set_xlim(xmin=-sl_size, xmax=sl_size) ax.set_ylim(ymin=x_min, ymax=x_max) plt.show()
横軸を空間ラグ、縦軸を入力データの散布図で、データを示します。
結果の確認

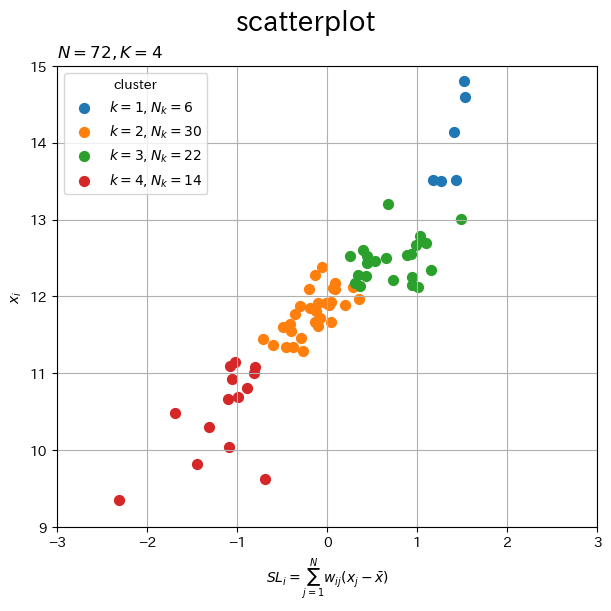

カテゴリごとに色付けした散布図を作成します。
# カラーマップを指定 cmap = plt.get_cmap('tab10') # カラーマップを指定
# ラベルを作成 param_lbl = f'$N = {N}, K = {K}$' # モラン散布図を作成 fig, ax = plt.subplots( figsize=(6, 6), dpi=100, facecolor='white', constrained_layout=True ) fig.suptitle('scatterplot', fontsize=20) for k in range(K): clust_lbl = f'$k = {k+1}, N_k = {clust_num[k]}$' ax.scatter( x=SL[c == k], y=x[c == k], color=cmap(k), s=50, label=clust_lbl ) # 空間ラグ - 入力データ ax.set_xlabel('$SL_i = \\sum_{j=1}^N w_{ij} (x_j - \\bar{x})$') ax.set_ylabel('$x_i$') ax.set_title(param_lbl, loc='left') ax.legend(title='cluster', loc='upper left') ax.grid() ax.set_xlim(xmin=-sl_size, xmax=sl_size) ax.set_ylim(ymin=x_min, ymax=x_max) plt.show()
各地域に割り当てられたクラスタを色で示します。
ax.scatter() を使って、散布図を描画します。x座標の引数 x に空間ラグ、y座標の引数 y に入力データ、点の色の引数 color にカラーマップから出力した色データを指定します。
離散型のカラーマップは、ListedColormap() で作成できます。カテゴリカルマップ(以降の図)の配色と対応させる必要がなければ、カラーマップ名を指定するなどして作図できます。

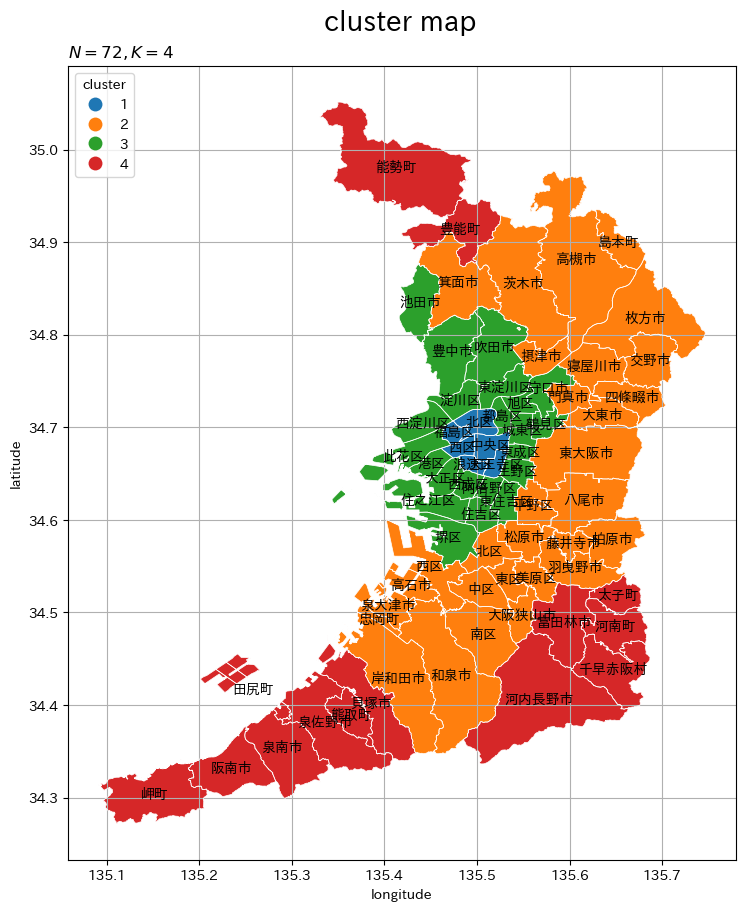

クラスタのカテゴリカルマップを作成します。
# 値を格納 gdf_target['cluster'] = c + 1 # カテゴリ番号
# カラーマップを作成 clust_cmap = ListedColormap( [cmap(k) for k in range(K)] )
# ラベルを作成 param_lbl = f'$N = {N}, K = {K}$' # クラスタを作図 fig, ax = plt.subplots( figsize=(8, 9), dpi=100, facecolor='white', constrained_layout=True ) fig.suptitle('cluster map', fontsize=20) gdf_target.boundary.plot( ax=ax, edgecolor='white', linewidth=0.5 ) # 行政区界 gdf_target.plot( ax=ax, column='cluster', cmap=clust_cmap, vmin=0, vmax=K, categorical=True, legend=True, legend_kwds={ 'title': 'cluster', 'loc': 'upper left' } ) # クラスタ for n in range(N): area_x, area_y = gdf_target.loc[n, 'centroids'].coords[0] # 座標 area_lbl = gdf_target.loc[n, 'city'] # 地域名 ax.text( x=area_x, y=area_y, s=area_lbl, ha='center', va='center', size=10 ) # 地域名 ax.set_xlabel('longitude') ax.set_ylabel('latitude') ax.set_title(param_lbl, loc='left') ax.grid() ax.set_aspect(aspect='equal', adjustable='box') plt.show()
各地域に割り当てられたクラスタを塗りつぶしの色で示します。
GeoDataFrameと gdf.plot() を使って、カテゴリカル・コロプレス図を描画します。categorical 引数に True を指定すると離散型のデータ(カテゴリデータ)として扱われます。データ列の引数 column にクラスタ番号の列、カラーマップの引数 cmap に離散型のカラーマップを指定します。

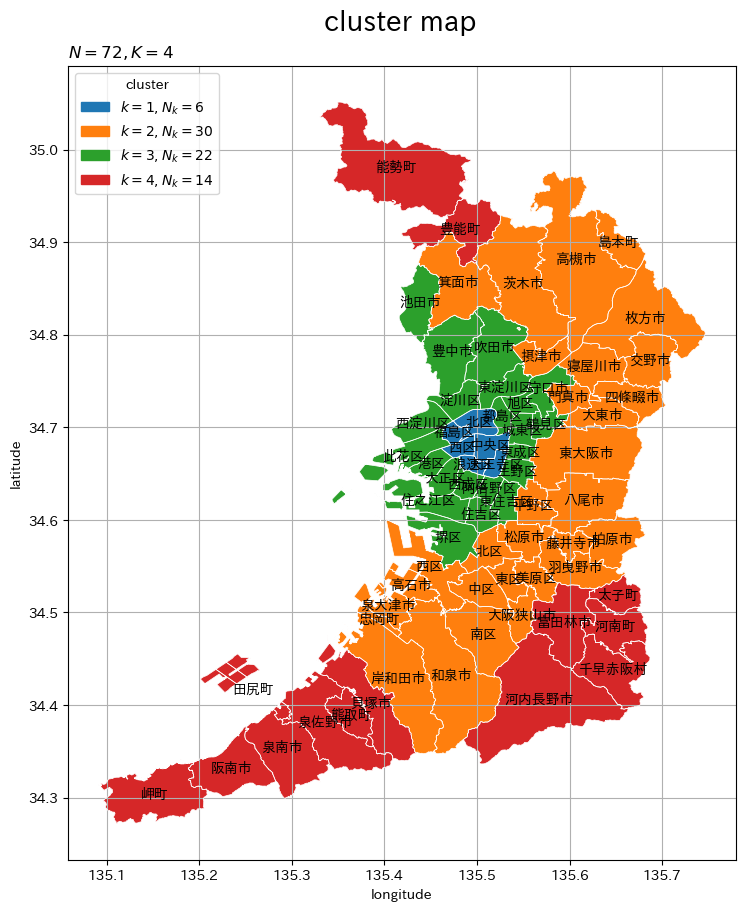

カテゴリマップの凡例に装飾を追加します。
# カテゴリラベルを作成 clust_lbl_lt = [f'$k = {k+1}, N_k = {clust_num[k]}$' for k in range(K)] # 値を格納 gdf_target['cluster_label'] = np.array(clust_lbl_lt)[c] # カラーマップを作成 clust_cmap = ListedColormap( [cmap(k) for k in range(K)] ) # カテゴリ順を設定 dtype = CategoricalDtype( categories=clust_lbl_lt, ordered=True ) gdf_target['cluster_label'] = gdf_target['cluster_label'].astype(dtype)
# ラベルを作成 param_lbl = f'$N = {N}, K = {K}$' # クラスタを作図 fig, ax = plt.subplots( figsize=(8, 9), dpi=100, facecolor='white', constrained_layout=True ) fig.suptitle('cluster map', fontsize=20) gdf_target.boundary.plot( ax=ax, edgecolor='white', linewidth=0.5 ) # 行政区界 gdf_target.plot( ax=ax, column='cluster_label', cmap=clust_cmap, categorical=True, legend=True, legend_kwds={ 'title': 'cluster', 'loc': 'upper left' } ) # クラスタ for n in range(N): area_x, area_y = gdf_target.loc[n, 'centroids'].coords[0] # 座標 area_lbl = gdf_target.loc[n, 'city'] # 地域名 ax.text( x=area_x, y=area_y, s=area_lbl, ha='center', va='center', size=10 ) # 地域名 ax.set_xlabel('longitude') ax.set_ylabel('latitude') ax.set_title(param_lbl, loc='left') ax.grid() ax.set_aspect(aspect='equal', adjustable='box') plt.show()
この例では、凡例に(クラスタ番号ではなく)クラスタラベル(クラスタごとの統計データなど)を表示するために、クラスタ番号に対応するようにクラスタラベルにPandasのCategorical型の順序を指定しています。Categorical型の順序は、CategoricalDtype() で設定できます。
または、辞書型のオブジェクトを使って配色を設定します。
# カテゴリラベルを作成 clust_lbl_lt = [f'$k = {k+1}, N_k = {clust_num[k]}$' for k in range(K)] # 値を格納 gdf_target['cluster_label'] = np.array(clust_lbl_lt)[c] # カラーマップを作成 colors = {clust_lbl_lt[k]: cmap(k) for k in range(K)}
# ラベルを作成 param_lbl = f'$N = {N}, K = {K}$' # クラスタを作図 fig, ax = plt.subplots( figsize=(8, 9), dpi=100, facecolor='white', constrained_layout=True ) fig.suptitle('cluster map', fontsize=20) gdf_target.boundary.plot( ax=ax, edgecolor='white', linewidth=0.5 ) # 行政区界 gdf_target.plot( ax=ax, color=gdf_target['cluster_label'].map(colors), categorical=True ) # クラスタ for n in range(N): area_x, area_y = gdf_target.loc[n, 'centroids'].coords[0] # 座標 area_lbl = gdf_target.loc[n, 'city'] # 地域名 ax.text( x=area_x, y=area_y, s=area_lbl, ha='center', va='center', size=10 ) # 地域名 ax.set_xlabel('longitude') ax.set_ylabel('latitude') ax.set_title(param_lbl, loc='left') ax.grid() ax.set_aspect(aspect='equal', adjustable='box') # 凡例を設定 handles = [ mpatches.Patch(color=color, label=label) for label, color in colors.items() ] ax.legend( handles=handles, title='cluster', loc='upper left' ) plt.show()
この例では、辞書型のオブジェクトとしてカラーマップを作成しています。カテゴリラベルをキー、色データを値として配色を指定します。
カテゴリラベル列の文字列をキーとして、辞書型のカラーマップから .map() で対応する色データを取り出して、塗りつぶし色の引数 color に色を指定します。
都市部や郊外でクラスタになっているのを確認できます。
以上で、クラスタの図を作成できました。
この記事では、k-means法によるクラスタリングを実装しました。次の記事では、k-means法を図で確認します。
