はじめに
R言語で三角関数の定義や公式を可視化しようシリーズです。
この記事では、江戸時代の書物に登場する8つの三角関数(八線)を扱います。
【他の記事一覧】
【この記事の内容】
八線表の可視化：三角比
中根元圭の『八線表算法解義』に掲載されている8つの三角関数(正弦・余弦・正接・余接・正割・余割・正矢・余矢)について確認します。
利用するパッケージを読み込みます。
# 利用パッケージ library(tidyverse)
この記事では、基本的にパッケージ名::関数名()の記法を使うので、パッケージを読み込む必要はありません。ただし、作図コードがごちゃごちゃしないようにパッケージ名を省略しているためggplot2を読み込む必要があります。
また、ネイティブパイプ演算子|>を使っています。magrittrパッケージのパイプ演算子%>%に置き換えても処理できますが、その場合はmagrittrも読み込む必要があります。
八線の定義
まずは、八線と狭義の三角関数(サイン・コサイン・タンジェント)の関係を数式で確認します。
| 八線 | 読み | 英名 | 数式表記 | 三角関数による定義 |
|---|---|---|---|---|
| 正弦 | せいげん | sine | $\sin$ | $\sin \theta$ |
| 余弦 | よげん | cosine | $\cos$ | $\cos \theta$ |
| 正接 | せいせつ | tangent | $\tan$ | $\tan \theta = \frac{\sin \theta}{\cos \theta}$ |
| 余接 | よせつ | cotangent | $\cot$ | $\frac{1}{\tan \theta} = \frac{\cos \theta}{\sin \theta}$ |
| 正割 | せいかつ | secant | $\sec$ | $\frac{1}{\cos \theta}$ |
| 余割 | よかつ | cosecant | $\csc, \mathrm{cosec}$ | $\frac{1}{\sin \theta}$ |
| 正矢 | せいし | versed sine | $\mathrm{versin}$ | $1 - \cos \theta$ |
| 余矢 | よし | coversed sine | $\mathrm{coversin}$ | $1 - \sin \theta$ |
八線は、基本的な三角関数として知られているサイン(正弦)・コサイン(余弦)・タンジェント(正接)と、それぞれの逆数(余割・正割・余接)、１とサイン・コサインそれぞれの差(余矢・正矢)の8つの関数です。
八線の計算
次は、八線を計算して、八線表を作成します。
角度を指定して、八線表を作成します。
# 八線表 hassen_df <- tibble::tibble( alpha = seq(from = 0, to = 90, by = 10), # 角度 theta = alpha / 180 * pi, # ラジアン 正弦 = sin(theta), 余弦 = cos(theta), 正接 = tan(theta), 余接 = 1 / tan(theta), 正割 = 1 / cos(theta), 余割 = 1 / sin(theta), 正矢 = 1 - cos(theta), 余矢 = 1 - sin(theta) ) hassen_df
## # A tibble: 10 × 10 ## alpha theta 正弦 余弦 正接 余接 正割 余割 正矢 余矢 ## <dbl> <dbl> <dbl> <dbl> <dbl> <dbl> <dbl> <dbl> <dbl> <dbl> ## 1 0 0 0 1 e+ 0 0 Inf 1 e 0 Inf 0 1 ## 2 10 0.175 0.174 9.85e- 1 1.76e- 1 5.67e+ 0 1.02e 0 5.76 0.0152 0.826 ## 3 20 0.349 0.342 9.40e- 1 3.64e- 1 2.75e+ 0 1.06e 0 2.92 0.0603 0.658 ## 4 30 0.524 0.5 8.66e- 1 5.77e- 1 1.73e+ 0 1.15e 0 2 0.134 0.5 ## 5 40 0.698 0.643 7.66e- 1 8.39e- 1 1.19e+ 0 1.31e 0 1.56 0.234 0.357 ## 6 50 0.873 0.766 6.43e- 1 1.19e+ 0 8.39e- 1 1.56e 0 1.31 0.357 0.234 ## 7 60 1.05 0.866 5 e- 1 1.73e+ 0 5.77e- 1 2 e 0 1.15 0.5 0.134 ## 8 70 1.22 0.940 3.42e- 1 2.75e+ 0 3.64e- 1 2.92e 0 1.06 0.658 0.0603 ## 9 80 1.40 0.985 1.74e- 1 5.67e+ 0 1.76e- 1 5.76e 0 1.02 0.826 0.0152 ## 10 90 1.57 1 6.12e-17 1.63e+16 6.12e-17 1.63e16 1 1 0
度数法における角度$0^{\circ} \leq \alpha \leq 90^{\circ}$を指定して、alpha列とします。
弧度法におけるラジアン$\theta = \alpha \frac{\pi}{180}$に変換して、theta列とします。
角度ごとにそれぞれの関数を計算します。(基本的に、列名に日本語を使うのは避けましょう。)
続いて、八線表をグラフ化します。
・コード(クリックで展開)
作図用に、縦型の八線表を作成します。
# 八線(三角関数)を計算 hassen_df <- tibble::tibble( theta = seq(from = -2*3.1, to = 2*3.1, by = 0.1), # ラジアン 正弦 = sin(theta), 余弦 = cos(theta), 正接 = tan(theta), 余接 = 1 / tan(theta), 正割 = 1 / cos(theta), 余割 = 1 / sin(theta), 正矢 = 1 - cos(theta), 余矢 = 1 - sin(theta) ) |> tidyr::pivot_longer( cols = !theta, names_to = "label", values_to = "value" ) |> dplyr::mutate( label = label |> factor(levels = c("正弦", "余弦", "正接", "余接", "正割", "余割", "正矢", "余矢")) # 色分け用に因子化 ) hassen_df
## # A tibble: 1,000 × 3 ## theta label value ## <dbl> <fct> <dbl> ## 1 -6.2 正弦 0.0831 ## 2 -6.2 余弦 0.997 ## 3 -6.2 正接 0.0834 ## 4 -6.2 余接 12.0 ## 5 -6.2 正割 1.00 ## 6 -6.2 余割 12.0 ## 7 -6.2 正矢 0.00346 ## 8 -6.2 余矢 0.917 ## 9 -6.1 正弦 0.182 ## 10 -6.1 余弦 0.983 ## # … with 990 more rows
こちらは、直接$\theta$を$- 2 \pi$から$2 \pi$の範囲で作成して、それぞれの関数を計算しています。
pivot_longer()で縦型のデータフレームに変換します。
八線のグラフを作成します。

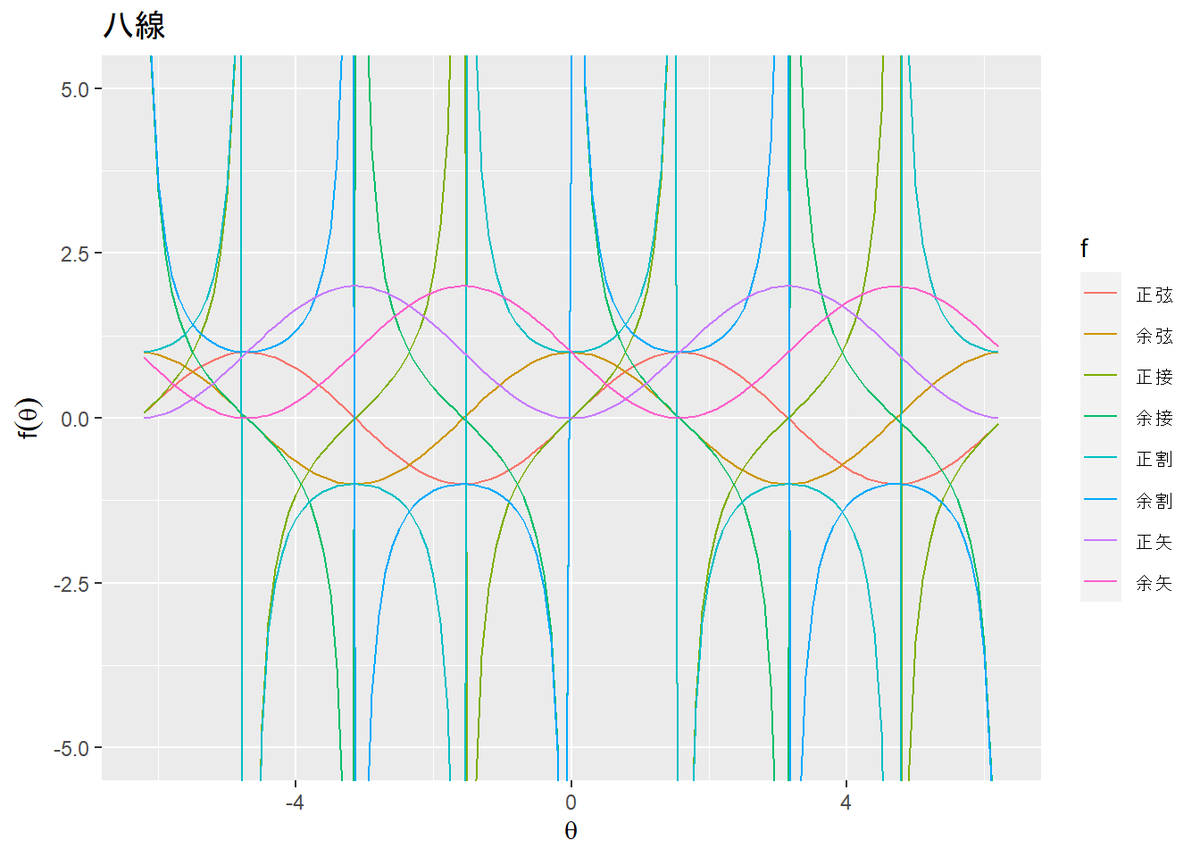

# 八線(三角関数)のグラフを作成 ggplot() + geom_line(data = hassen_df, mapping = aes(x = theta, y = value, color = label)) + # 八線 coord_cartesian(ylim = c(-5, 5)) + # 表示範囲 labs(title = "八線", color = "f", x = expression(theta), y = expression(f(theta)))
どの関数も周期的に推移しています。
八線の可視化
「八線」と「原点と単位円上の点を斜辺とする直角三角形」の関係をグラフで確認します。
グラフの作成
まずは、角度を固定したグラフを作成します。
角度を指定して、ラジアンに変換します。
# 角度を指定 alpha <- 35 # ラジアンに変換 theta <- alpha / 180 * pi theta
## [1] 0.6108652
度数法における角度$0^{\circ} \leq \alpha \leq 90^{\circ}$を指定して、alphaとします。
弧度法におけるラジアン$\theta = \alpha \frac{2 \pi}{360}$に変換して、thetaとします。
・コード(クリックで展開)
(第1象限における)単位円を描画するためのデータフレームを作成します。
# 単位円(の4分の1)の描画用 sector_df <- tibble::tibble( x = seq(from = 0, to = 1, by = 0.01), y = sqrt(1 - x^2) ) sector_df
## # A tibble: 101 × 2 ## x y ## <dbl> <dbl> ## 1 0 1 ## 2 0.01 1.00 ## 3 0.02 1.00 ## 4 0.03 1.00 ## 5 0.04 0.999 ## 6 0.05 0.999 ## 7 0.06 0.998 ## 8 0.07 0.998 ## 9 0.08 0.997 ## 10 0.09 0.996 ## # … with 91 more rows
単位円の定義が$x^2 + y^2 = 1$なので、$y$について解くと$y = \sqrt{1 - x^2}$で計算できます。
単位正方形を描画するためのデータフレームを作成します。
# 単位正方形の描画用 square_df <- tibble::tibble( x = c(0, 0, 1, 1, 0), y = c(0, 1, 1, 0, 0) ) square_df
## # A tibble: 5 × 2 ## x y ## <dbl> <dbl> ## 1 0 0 ## 2 0 1 ## 3 1 1 ## 4 1 0 ## 5 0 0
単位正方形の頂点の座標を格納します。
八線をそれぞれ線分として描画するためのデータフレームを作成します。
# 八線(線分)の描画用 segment_df <- tibble::tribble( ~label, ~type, ~xstart, ~ystart, ~xend, ~yend, "正弦", "sub", 0, 0, 0, sin(theta), "正弦", "main", cos(theta), 0, cos(theta), sin(theta), "余弦", "main", 0, 0, cos(theta), 0, "余弦", "sub", 0, sin(theta), cos(theta), sin(theta), "正接", "main", 1, 0, 1, tan(theta), "余接", "main", 0, 1, 1/tan(theta), 1, "正割", "main", 0, 0, 1, tan(theta), "余割", "main", 0, 0, 1/tan(theta), 1, "正矢", "main", 1, 0, cos(theta), 0, "余矢", "main", 0, 1, 0, sin(theta) ) |> dplyr::mutate( label = label |> factor(levels = c("正弦", "余弦", "正接", "余接", "正割", "余割", "正矢", "余矢")) # 色分け用に因子化 ) segment_df
## # A tibble: 10 × 6 ## label type xstart ystart xend yend ## <fct> <chr> <dbl> <dbl> <dbl> <dbl> ## 1 正弦 sub 0 0 0 0.574 ## 2 正弦 main 0.819 0 0.819 0.574 ## 3 余弦 main 0 0 0.819 0 ## 4 余弦 sub 0 0.574 0.819 0.574 ## 5 正接 main 1 0 1 0.700 ## 6 余接 main 0 1 1.43 1 ## 7 正割 main 0 0 1 0.700 ## 8 余割 main 0 0 1.43 1 ## 9 正矢 main 1 0 0.819 0 ## 10 余矢 main 0 1 0 0.574
各関数の値を格納しやすいように、tribble()を使ってデータフレームを作成します。線分の始点の座標をxstart, ystart列、終点の座標をxend, yend列とします。「八線の定義」で確認した関数の値は線分の長さであり、座標の値とは異なります。
線分ごとに関数名ラベルを描画するためのデータフレームを作成します。
# ラベルの描画用 segment_label_df <- segment_df |> dplyr::filter(type == "main") |> # 重複を除去 dplyr::group_by(label) |> dplyr::mutate( # 線分の中点に配置 x = median(c(xstart, xend)), y = median(c(ystart, yend)) ) |> dplyr::ungroup() |> dplyr::select(label, x, y) |> tibble::add_column( # ラベルが重ならないように調整 h = c(1, 0.5, 0, 0.5, 0.5, 0.5, 0.5, 0.5), v = c(0.5, 1, 0.5, 0, 0, 1, 1, 0.5), # 別のラベルを作成 tri_label = c( "sin~theta", "cos~theta", "tan~theta", "cot~theta==1/tan~theta", "sec~theta==1/cos~theta", "csc~theta==1/sin~theta", "versin~theta==1-cos~theta", "coversin~theta==1-sin~theta" ), # 関数名と狭義の三角関数による定義 fnc_label = c( paste0("sin~theta==", round(sin(theta), 2)), paste0("cos~theta==", round(cos(theta), 2)), paste0("tan~theta==", round(tan(theta), 2)), paste0("cot~theta==", round(1/tan(theta), 2)), paste0("sec~theta==", round(1/cos(theta), 2)), paste0("csc~theta==", round(1/sin(theta), 2)), paste0("versin~theta==", round(1-cos(theta), 2)), paste0("coversin~theta==", round(1-sin(theta), 2)) ) # 関数名と値 ) segment_label_df
## # A tibble: 8 × 7 ## label x y h v tri_label fnc_label ## <fct> <dbl> <dbl> <dbl> <dbl> <chr> <chr> ## 1 正弦 0.819 0.287 1 0.5 sin~theta sin~theta==0.57 ## 2 余弦 0.410 0 0.5 1 cos~theta cos~theta==0.82 ## 3 正接 1 0.350 0 0.5 tan~theta tan~theta==0.7 ## 4 余接 0.714 1 0.5 0 cot~theta==1/tan~theta cot~theta==1.43 ## 5 正割 0.5 0.350 0.5 0 sec~theta==1/cos~theta sec~theta==1.22 ## 6 余割 0.714 0.5 0.5 1 csc~theta==1/sin~theta csc~theta==1.74 ## 7 正矢 0.910 0 0.5 1 versin~theta==1-cos~theta versin~theta==0.18 ## 8 余矢 0 0.787 0.5 0.5 coversin~theta==1-sin~theta coversin~theta==0.43
各線分の中点にラベルを配置することにします。数式を表示するにはexpression()の記法を使います。
変数となる角度を示すためのデータフレームを作成します。
# 角度記号の描画用 angle_df <- tibble::tibble( alpha = seq(from = 0, to = alpha, by = 0.01), theta = alpha / 180 * pi, x = cos(theta) * 0.1, y = sin(theta) * 0.1 ) angle_df
## # A tibble: 3,501 × 4 ## alpha theta x y ## <dbl> <dbl> <dbl> <dbl> ## 1 0 0 0.1 0 ## 2 0.01 0.000175 0.100 0.0000175 ## 3 0.02 0.000349 0.100 0.0000349 ## 4 0.03 0.000524 0.100 0.0000524 ## 5 0.04 0.000698 0.100 0.0000698 ## 6 0.05 0.000873 0.100 0.0000873 ## 7 0.06 0.00105 0.100 0.000105 ## 8 0.07 0.00122 0.100 0.000122 ## 9 0.08 0.00140 0.100 0.000140 ## 10 0.09 0.00157 0.100 0.000157 ## # … with 3,491 more rows
単位円と同様に、$0^{\circ}$から$\alpha$までの扇状の値を作成します。
変数ラベル(角度ラベル)を描画するためのデータフレームを作成します。
# 角度ラベルの描画用 angle_label_df <- tibble::tibble( alpha = 0.5 * alpha, theta = alpha / 180 * pi, x = cos(theta) * 0.15, y = sin(theta) * 0.15 ) angle_label_df
## # A tibble: 1 × 4 ## alpha theta x y ## <dbl> <dbl> <dbl> <dbl> ## 1 17.5 0.305 0.143 0.0451
角度の中点に配置することにします。
八線のグラフを作成します。

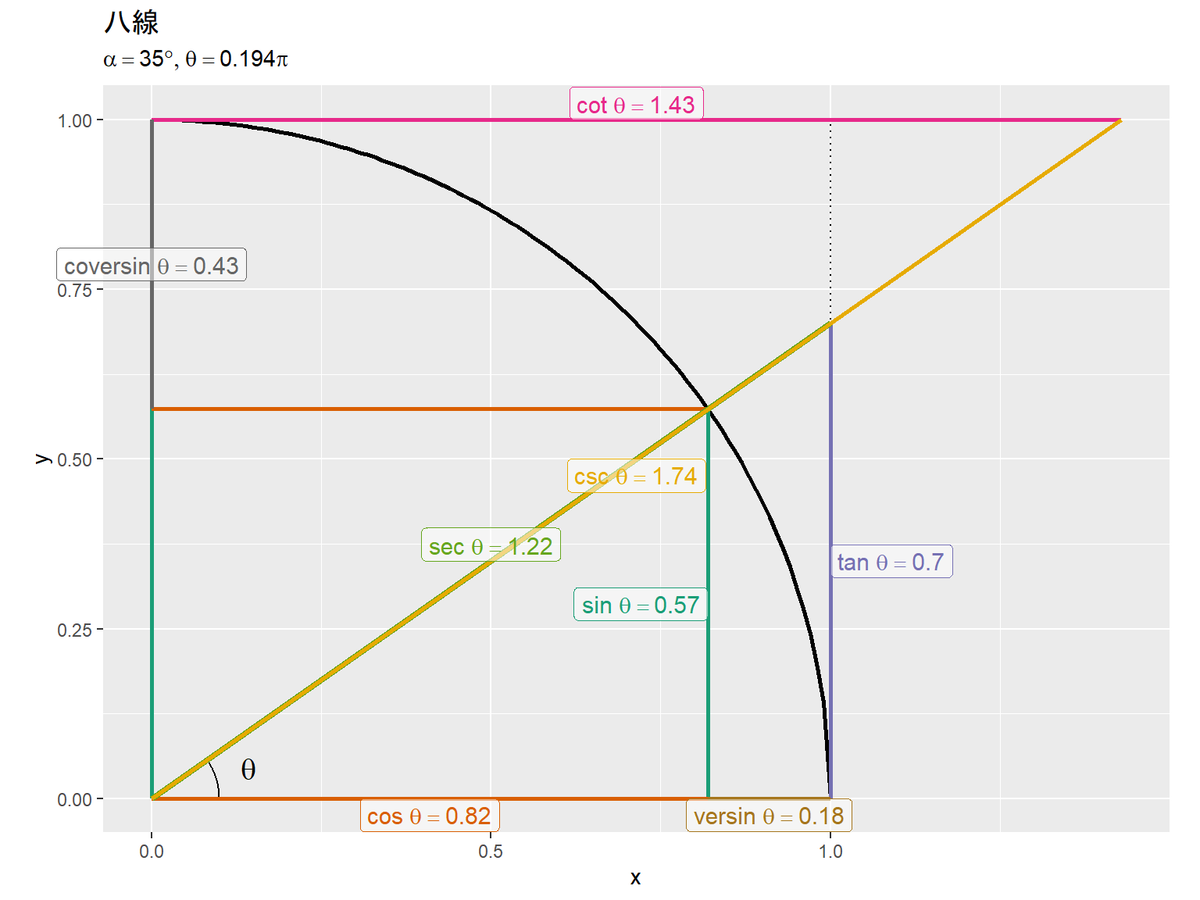

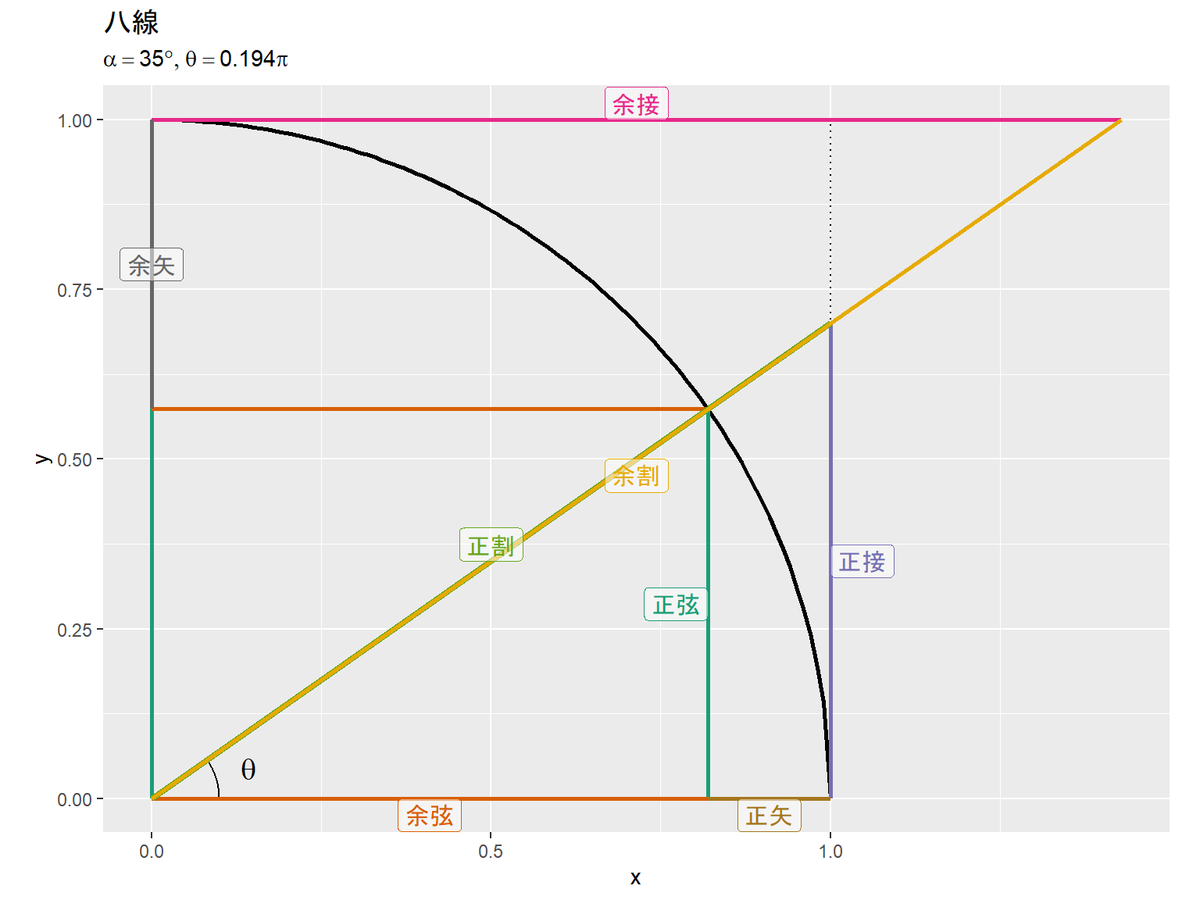

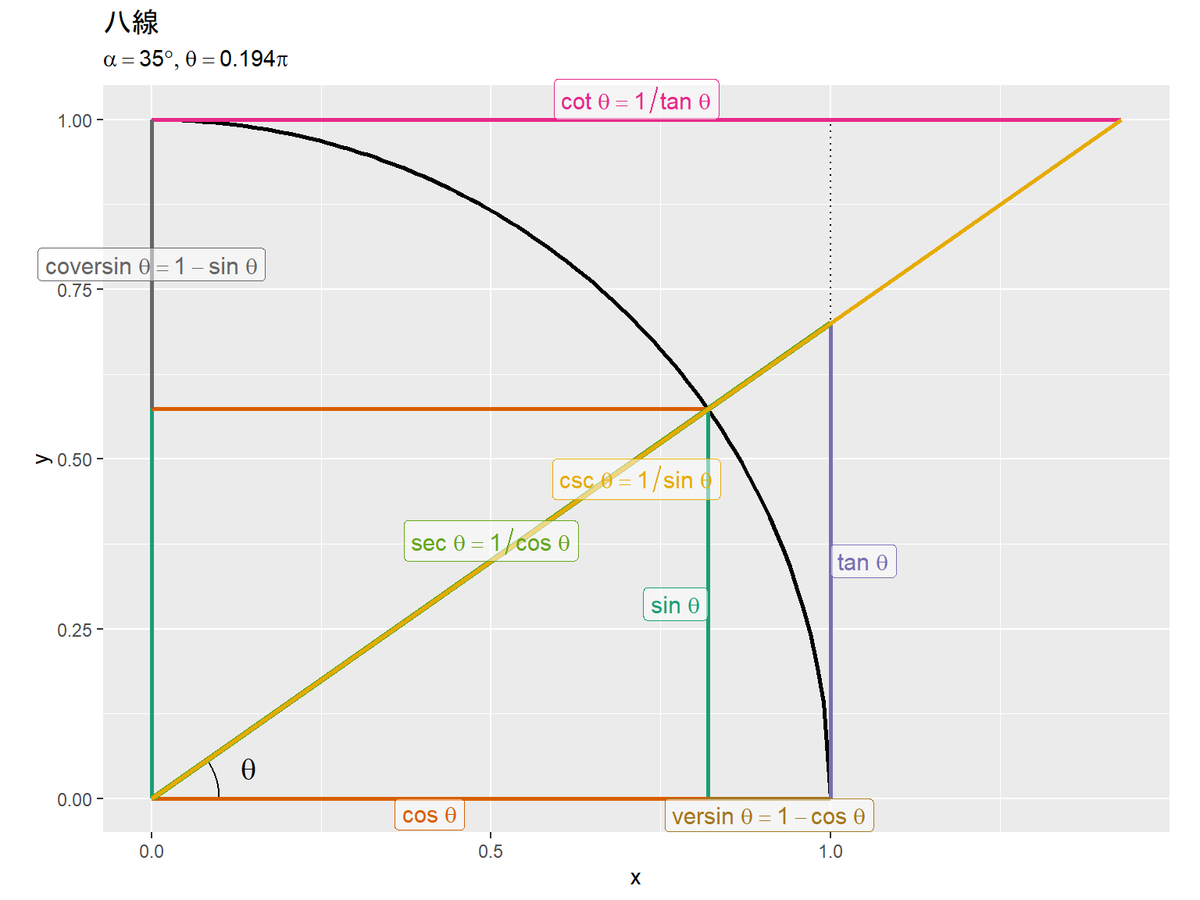

# 変数ラベルを作成 var_label <- paste0("list(alpha==", alpha, "*degree, theta==", round(alpha/180, 3), "*pi)") # 八線の可視化 ggplot() + geom_path(data = sector_df, mapping = aes(x = x, y = y), size = 1) + # 単位円 geom_path(data = square_df, mapping = aes(x = x, y = y), linetype = "dotted") + # 単位正方形 geom_path(data = angle_df, mapping = aes(x = x, y = y)) + # 角度記号 geom_text(data = angle_label_df, mapping = aes(x = x, y = y), label = "theta", parse = TRUE, size = 5) + # 角度ラベル geom_segment(data = segment_df, mapping = aes(x = xstart, y = ystart, xend = xend, yend = yend, color = label, size = label)) + # 八線 geom_label(data = segment_label_df, mapping = aes(x = x, y = y, label = label, color = label, hjust = h, vjust = v), parse = FALSE, alpha = 0.5, size = 4) + # 八線ラベル scale_color_brewer(palette = "Dark2") + # 近い色になるのを避けるため scale_size_manual(breaks = c("正弦", "余弦", "正接", "余接", "正割", "余割", "正矢", "余矢"), values = c(1, 1, 1, 1, 1.5, 1, 1, 1)) + # 正割と余割が重なるため theme(legend.position = "none") + # 凡例を非表示 coord_fixed(ratio = 1, clip = "off") + # アスペクト比 labs(title = "八線", subtitle = parse(text = var_label))
単位円(扇形の線)をgeom_path()、線分をgeom_segment()、ラベル(文字列)をgeom_text()またはgeom_label()で描画します。ラベルとして数式を描画する場合は、parse引数をTRUEにします。
(それぞれの関係を導出してみたかったけどまたの機会に。)
アニメーションの作成
次は、角度と八線の関係をアニメーションで確認します。
・コード(クリックで展開)
フレームごとに八線をそれぞれ線分として描画するためのデータフレームを作成します。
# フレーム数を指定 frame_num <- 101 # 八線(線分)の描画用 anim_segment_df <- tidyr::expand_grid( alpha = seq(from = 0, to = 90, length.out = frame_num), # 角度 label = c("正弦", "正弦", "余弦", "余弦", "正接", "余接", "正割", "余割", "正矢", "余矢") |> factor(levels = c("正弦", "余弦", "正接", "余接", "正割", "余割", "正矢", "余矢")) # 色分け用に因子化 ) |> # 角度ごとに八線(用の行)を複製 dplyr::group_by(alpha) |> dplyr::mutate( theta = unique(alpha) / 180 * pi, # ラジアン type = c("sub", "main", "main", "sub", "main", "main", "main", "main", "main", "main"), xstart = c(0, cos(unique(theta)), 0, 0, 1, 0, 0, 0, 1, 0), ystart = c(0, 0, 0, sin(unique(theta)), 0, 1, 0, 0, 0, 1), xend = c(0, cos(unique(theta)), cos(unique(theta)), cos(unique(theta)), 1, 1/tan(unique(theta)), 1, 1/tan(unique(theta)), cos(unique(theta)), 0), yend = c(sin(unique(theta)), sin(unique(theta)), 0, sin(unique(theta)), tan(unique(theta)), 1, tan(unique(theta)), 1, 0, sin(unique(theta))), frame_label = paste0("α = ", round(unique(alpha), 2), ", Θ = ", round(unique(alpha)/180, 2), "π") |> factor(levels = paste0("α = ", round(seq(0, 90, length.out = frame_num), 2), ", Θ = ", round(seq(0, 90, length.out = frame_num)/180, 2), "π")) # フレーム切替用ラベル ) |> dplyr::ungroup() anim_segment_df
## # A tibble: 1,010 × 9 ## alpha label theta type xstart ystart xend yend frame_label ## <dbl> <fct> <dbl> <chr> <dbl> <dbl> <dbl> <dbl> <fct> ## 1 0 正弦 0 sub 0 0 0 0 α = 0, Θ = 0π ## 2 0 正弦 0 main 1 0 1 0 α = 0, Θ = 0π ## 3 0 余弦 0 main 0 0 1 0 α = 0, Θ = 0π ## 4 0 余弦 0 sub 0 0 1 0 α = 0, Θ = 0π ## 5 0 正接 0 main 1 0 1 0 α = 0, Θ = 0π ## 6 0 余接 0 main 0 1 Inf 1 α = 0, Θ = 0π ## 7 0 正割 0 main 0 0 1 0 α = 0, Θ = 0π ## 8 0 余割 0 main 0 0 Inf 1 α = 0, Θ = 0π ## 9 0 正矢 0 main 1 0 1 0 α = 0, Θ = 0π ## 10 0 余矢 0 main 0 1 0 0 α = 0, Θ = 0π ## # … with 1,000 more rows
フレーム数frame_numを指定して、フレームごとに角度を変化させて、それぞれ関数を計算します。
$0^{\circ} \leq \alpha \leq 90^{\circ}$の範囲を等間隔にフレーム数個に分割して、alpha列とします。
expand_grid()で全ての組み合わせを作成することで、alpha列の値ごとにラベル(値の受け皿となる行)を複製します。
フレーム切替用のラベル列を作成します。因子のレベルがフレームの順番に対応します。
フレームごとに関数名ラベルを描画するためのデータフレームを作成します。
# 八線ラベルの描画用 anim_segment_label_df <- anim_segment_df |> dplyr::filter(type == "main") |> # 重複を除去 dplyr::group_by(theta) |> dplyr::mutate( # ラベルが重ならないように調整 h = c(1, 0.5, 0, 0.5, 0.5, 0.5, 0.5, 0.5), v = c(0.5, 1, 0.5, 0, 0, 1, 1, 0.5), # 別のラベルを作成 tri_label = c( "sin~theta", "cos~theta", "tan~theta", "cot~theta==1/tan~theta", "sec~theta==1/cos~theta", "csc~theta==1/sin~theta", "versin~theta==1-cos~theta", "coversin~theta==1-sin~theta" ), # 関数名と狭義の三角関数による定義 fnc_label = c( paste0("sin~theta==", round(sin(unique(theta)), 2)), paste0("cos~theta==", round(cos(unique(theta)), 2)), paste0("tan~theta==", round(tan(unique(theta)), 2)), paste0("cot~theta==", round(1/tan(unique(theta)), 2)), paste0("sec~theta==", round(1/cos(unique(theta)), 2)), paste0("csc~theta==", round(1/sin(unique(theta)), 2)), paste0("versin~theta==", round(1-cos(unique(theta)), 2)), paste0("coversin~theta==", round(1-sin(unique(theta)), 2)) ) # 関数名と値 ) |> dplyr::group_by(alpha, label) |> dplyr::mutate( # 線分の中点に配置 x = median(c(xstart, xend)), y = median(c(ystart, yend)), ) |> dplyr::ungroup() |> dplyr::select(alpha, theta, frame_label, label, fnc_label, tri_label, x, y, h, v) anim_segment_label_df
## # A tibble: 808 × 10 ## alpha theta frame_label label fnc_label tri_label x y h ## <dbl> <dbl> <fct> <fct> <chr> <chr> <dbl> <dbl> <dbl> ## 1 0 0 α = 0, Θ = 0π 正弦 sin~theta… sin~theta 1 0 1 ## 2 0 0 α = 0, Θ = 0π 余弦 cos~theta… cos~theta 0.5 0 0.5 ## 3 0 0 α = 0, Θ = 0π 正接 tan~theta… tan~theta 1 0 0 ## 4 0 0 α = 0, Θ = 0π 余接 cot~theta… cot~thet… Inf 1 0.5 ## 5 0 0 α = 0, Θ = 0π 正割 sec~theta… sec~thet… 0.5 0 0.5 ## 6 0 0 α = 0, Θ = 0π 余割 csc~theta… csc~thet… Inf 0.5 0.5 ## 7 0 0 α = 0, Θ = 0π 正矢 versin~th… versin~t… 1 0 0.5 ## 8 0 0 α = 0, Θ = 0π 余矢 coversin~… coversin… 0 0.5 0.5 ## 9 0.9 0.0157 α = 0.9, Θ = 0π 正弦 sin~theta… sin~theta 1.00 0.00785 1 ## 10 0.9 0.0157 α = 0.9, Θ = 0π 余弦 cos~theta… cos~theta 0.500 0 0.5 ## # … with 798 more rows, and 1 more variable: v <dbl>
フレーム(角度)ごと、同様に処理します。
フレームごとに角度を示すためのデータフレームを作成します。
# 角度記号の描画用 anim_angle_df <- tidyr::expand_grid( frame = 1:frame_num, alpha = seq(from = 0, to = 90, by = 0.1) # 角度 ) |> # フレームごとに全ての値を複製 dplyr::group_by(frame) |> dplyr::filter(alpha <= seq(from = 0, to = 90, length.out = frame_num)[unique(frame)]) |> # フレームごとの角度以下の値を抽出 dplyr::mutate( theta = alpha / 180 * pi, # ラジアン x = cos(theta) * 0.1, y = sin(theta) * 0.1, frame_label = paste0("α = ", round(seq(0, 90, length.out = frame_num)[unique(frame)], 2), ", Θ = ", round(seq(0, 90, length.out = frame_num)[unique(frame)]/180, 2), "π") |> factor(levels = paste0("α = ", round(seq(0, 90, length.out = frame_num), 2), ", Θ = ", round(seq(0, 90, length.out = frame_num)/180, 2), "π")) # フレーム切替用ラベル ) anim_angle_df
## # A tibble: 45,537 × 6 ## # Groups: frame [101] ## frame alpha theta x y frame_label ## <int> <dbl> <dbl> <dbl> <dbl> <fct> ## 1 1 0 0 0.1 0 α = 0, Θ = 0π ## 2 2 0 0 0.1 0 α = 0.9, Θ = 0π ## 3 2 0.1 0.00175 0.100 0.000175 α = 0.9, Θ = 0π ## 4 2 0.2 0.00349 0.100 0.000349 α = 0.9, Θ = 0π ## 5 2 0.3 0.00524 0.100 0.000524 α = 0.9, Θ = 0π ## 6 2 0.4 0.00698 0.100 0.000698 α = 0.9, Θ = 0π ## 7 2 0.5 0.00873 0.100 0.000873 α = 0.9, Θ = 0π ## 8 2 0.6 0.0105 0.100 0.00105 α = 0.9, Θ = 0π ## 9 2 0.7 0.0122 0.100 0.00122 α = 0.9, Θ = 0π ## 10 2 0.8 0.0140 0.100 0.00140 α = 0.9, Θ = 0π ## # … with 45,527 more rows
フレーム番号列frameと角度列alphaの全ての組み合わせをexpand_grid()で作成します。
alphaが各フレームの角度以下の行のみ取り出して、同様に処理します。
先に作成したフレーム切り替え用のラベル列と一致するようにラベルを作成します。
フレームごとに角度ラベルを描画するためのデータフレームを作成します。
# 角度ラベルの描画用 anim_angle_label_df <- anim_angle_df |> dplyr::group_by(frame_label) |> dplyr::mutate(alpha = median(alpha)) |> dplyr::distinct(frame_label, alpha) |> dplyr::mutate( theta = alpha / 180 * pi, x = cos(theta) * 0.15, y = sin(theta) * 0.15 ) anim_angle_df
## # A tibble: 45,537 × 6 ## # Groups: frame [101] ## frame alpha theta x y frame_label ## <int> <dbl> <dbl> <dbl> <dbl> <fct> ## 1 1 0 0 0.1 0 α = 0, Θ = 0π ## 2 2 0 0 0.1 0 α = 0.9, Θ = 0π ## 3 2 0.1 0.00175 0.100 0.000175 α = 0.9, Θ = 0π ## 4 2 0.2 0.00349 0.100 0.000349 α = 0.9, Θ = 0π ## 5 2 0.3 0.00524 0.100 0.000524 α = 0.9, Θ = 0π ## 6 2 0.4 0.00698 0.100 0.000698 α = 0.9, Θ = 0π ## 7 2 0.5 0.00873 0.100 0.000873 α = 0.9, Θ = 0π ## 8 2 0.6 0.0105 0.100 0.00105 α = 0.9, Θ = 0π ## 9 2 0.7 0.0122 0.100 0.00122 α = 0.9, Θ = 0π ## 10 2 0.8 0.0140 0.100 0.00140 α = 0.9, Θ = 0π ## # … with 45,527 more rows
フレームごとに、同様に処理します。
八線のアニメーションを作成します。
# 八線のアニメーションを作図 anim <- ggplot() + geom_path(data = sector_df, mapping = aes(x = x, y = y), size = 1) + # 単位円 geom_path(data = square_df, mapping = aes(x = x, y = y), linetype = "dotted") + # 単位正方形 geom_path(data = anim_angle_df, mapping = aes(x = x, y = y)) + # 角度記号 geom_text(data = anim_angle_label_df, mapping = aes(x = x, y = y), label = "theta", parse = TRUE, size = 5) + # 角度ラベル geom_segment(data = anim_segment_df, mapping = aes(x = xstart, y = ystart, xend = xend, yend = yend, color = label, size = label)) + # 八線 geom_label(data = anim_segment_label_df, mapping = aes(x = x, y = y, label = fnc_label, color = label, hjust = h, vjust = v), parse = TRUE, alpha = 0.5, size = 6) + # 八線ラベル gganimate::transition_manual(frames = frame_label) + # フレーム切替 scale_color_brewer(palette = "Dark2") + # 近い色になるのを避けるため scale_size_manual(breaks = c("正弦", "余弦", "正接", "余接", "正割", "余割", "正矢", "余矢"), values = c(1, 1, 1, 1, 1.5, 1, 1, 1)) + # 正割と余割が重なるため theme(legend.position = "none") + # 凡例を非表示 coord_fixed(ratio = 1, xlim = c(0, 2), ylim = c(0, 2), clip = "off") + # アスペクト比 labs(title = "八線", subtitle = "{current_frame}") # gif画像を作成 gganimate::animate(plot = anim, nframe = frame_num, fps = 10, width = 800, height = 800)
transition_manual()にフレームの順序を表す列を指定します。この例では、因子型のラベルのレベルの順に描画されます。
animate()のnframes引数にフレーム数、fps引数に1秒当たりのフレーム数を指定します。fps引数の値が大きいほどフレームが早く切り替わります。ただし、値が大きいと意図通りに動作しません。
各線分の長さの変化が、「八線の計算」のグラフに対応します。ただし、単位円全体における推移のグラフです。
この記事では、日本古来の三角関数について確認しました。
