5.5.2:Sigmoidレイヤの実装【ゼロつく1のノート(実装)】

はじめに

 「プログラミング」初学者のための『ゼロから作るDeep Learning』攻略ノートです。『ゼロつくシリーズ』学習の補助となるように適宜解説を加えています。本と一緒に読んでください。

 関数やクラスとして実装される処理の塊を細かく分解して、1つずつ実行結果を見ながら処理の意図を確認していきます。

 この記事は、5.5.2項「Sigmoidレイヤ」の内容です。SigmoidレイヤをPythonで実装します。

【前節の内容】

www.anarchive-beta.com

【他の節の内容】

www.anarchive-beta.com

【この節の内容】

5.5.2 Sigmoidレイヤの実装

 シグモイド関数(Sigmoid関数)の順伝播と逆伝播の計算を行うSigmoidレイヤを実装します。シグモイド関数(順伝播)については「3.2.4:シグモイド関数の実装【ゼロつく1のノート(実装)】 - からっぽのしょこ」、シグモイド関数の微分(逆伝播)については「シグモイド関数の逆伝播の導出【ゼロつく1のノート(数学)】 - からっぽのしょこ」を参照してください。

 利用するライブラリを読み込みます。

# 5.5.2項で利用するライブラリ
import numpy as np
import matplotlib.pyplot as plt


・数式の確認

 まずは、Sigmoidレイヤの定義式を確認します。

 順伝播では、入力を$\mathbf{X} = (x_{0,0}, \cdots, x_{N-1,H-1})$、出力を$\mathbf{Y} = (y_{0,0}, \cdots, y_{N-1,H-1})$として、行列の各項に対してシグモイド関数の計算をします。$N$はバッチサイズ(1試行当たりのデータ数)、$H$は中間層(次の層)のニューロン数です。また、Pythonのインデックスに合わせて添字を0から割り当てています。

$$ y_{n,h} = \frac{1}{1 + \exp(-x_{n,h})} \tag{5.9} $$

 順伝播の各出力(シグモイド関数の出力)$y_{n,h}$は、0から1の値に変換されます。

 逆伝播では、「逆伝播の入力$\frac{\partial L}{\partial y_{n,h}}$」と「Sigmoidレイヤの微分$\frac{\partial y_{n,h}}{\partial x_{n,h}}$」の積$\frac{\partial L}{\partial x_{n,h}} = \frac{\partial L}{\partial y_{n,h}} \frac{\partial y_{n,h}}{\partial x_{n,h}}$を求めます。
 $\frac{\partial L}{\partial x_{n,h}}$は、順伝播の入力$x_{n,k}$に関する損失$L$の微分であり、逆伝播の出力です。詳しくは「5.2:連鎖率【ゼロつく1のノート(数学)】 - からっぽのしょこ」を参照してください。

 $\frac{\partial L}{\partial y_{n,h}}$は、順伝播の出力$y_{n,k}$に関する損失$L$の微分です。これは、次のレイヤの逆伝播で計算されるため、このレイヤでは計算しません。

 $\frac{\partial y_{n,h}}{\partial x_{n,h}}$は、Sigmoid関数の入力$x_{n,h}$に関する出力$y_{n,h}$の微分であり、次の式で計算します。

$$ \frac{\partial y_{n,h}}{\partial x_{n,h}} = y_{n,h} (1 - y_{n,h}) $$

 $0 < y _{n,h} < 1$なので、$0 < 1 - y _{n,h} < 1$です。

 したがって、逆伝播の出力$\frac{\partial L}{\partial x_{n,h}}$は、次の式で計算できます。

$$ \begin{align} \frac{\partial L}{\partial x_{n,h}} &= \frac{\partial L}{\partial y_{n,h}} \frac{\partial y_{n,h}}{\partial x_{n,h}} \\ &= \frac{\partial L}{\partial y_{n,h}} y_{n,h} (1 - y_{n,h}) \tag{5.12} \end{align} $$

 以上が、Sigmoidレイヤで行う計算です。

・処理の確認

 次に、Sigmoidレイヤで行う処理を確認します。

・順伝播の計算

 順伝播の入力$\mathbf{X}$を作成します。

# (仮の)順伝播の入力を作成
x = x = np.array([[1.0, -0.5], [0.0, 3.0]])
print(x)
[[ 1.  -0.5]
 [ 0.   3. ]]

 ここでは簡単に、$2 \times 2$の2次元配列とします。

 順伝播の式(5.9)を計算します。

# 順伝播を計算
y = 1 / (1 + np.exp(-x))
print(np.round(y, 3))
[[0.731 0.378]
 [0.5   0.953]]

 順伝播の出力が得られました。全ての項が0から1の値となります。yを次のレイヤ(Affineレイヤ)に入力します。

 ここまでは、順伝播の処理を確認しました。続いて、逆伝播の処理を確認します。

・逆伝播の計算

 逆伝播の入力$\frac{\partial L}{\partial \mathbf{Y}}$を作成します。

# (仮の)逆伝播の入力を作成
dy = np.ones_like(y)
print(dy)
[[1. 1.]
 [1. 1.]]

 $\frac{\partial L}{\partial \mathbf{Y}}$は$\mathbf{Y}$と同じ形状です。ここでは簡単に、全ての要素を1とします。

 逆伝播の式(5.12)を計算します。

# 逆伝播を計算
dx = dy * y * (1 - y)
print(np.round(dx, 3))
[[0.197 0.235]
 [0.25  0.045]]

 逆伝播の出力が得られました。dxを前のレイヤ(Affineレイヤ)に入力します。

 以上がSigmoidレイヤで行う処理です。

・実装

 処理の確認ができたので、Sigmoidレイヤをクラスとして実装します。

# Sigmoidレイヤの実装
class Sigmoid:
    # 初期化メソッド
    def __init__(self):
        # 順伝播の出力を初期化
        self.out = None

    # 順伝播メソッド
    def forward(self, x):
        # 順伝播を計算:式(5.9)
        out = 1 / (1 + np.exp(-x))

        # 順伝播の出力を保存
        self.out = out
        return out

    # 逆伝播メソッド
    def backward(self, dout):
        # 逆伝播を計算:式(5.12)
        dx = dout * self.out * (1.0 - self.out)
        return dx

 順伝播の出力$\mathbf{Y}$は逆伝播の計算にも用いるので、順伝播の計算時に(順伝播メソッドの実行時に)計算結果をインスタンス変数outに保存しておきます。逆伝播メソッドでは、保存した値を用いて計算します。

 実装したクラスを試してみましょう。

 Sigmoidクラスのインスタンスを作成します。

# Sigmoidレイヤのインスタンスを作成
layer = Sigmoid()


 順伝播の入力を作成して、順伝播の計算をします。

# (仮の)順伝播の入力を作成
x = np.array([[1.0, -0.5], [-2.0, 3.0]])
print(x)

# 順伝播を計算
y = layer.forward(x)
print(y)
[[ 1.  -0.5]
 [-2.   3. ]]
[[0.73105858 0.37754067]
 [0.11920292 0.95257413]]


 逆伝播の入力を作成して、逆伝播の計算をします。

# (仮の)逆伝播の入力を作成
dy = np.ones_like(y)
print(dy)

# 逆伝播を計算
dx = layer.backward(dy)
print(dx)
[[1. 1.]
 [1. 1.]]
[[0.19661193 0.23500371]
 [0.10499359 0.04517666]]

 Sigmoidレイヤを実装できました。

・グラフの確認

 最後に、Sigmoidレイヤの順伝播と逆伝播をグラフで確認します。

 Sigmoidクラスのインスタンスを作成します。

# Sigmoidレイヤのインスタンスを作成
layer = Sigmoid()


 作図用に順伝播の各入力$x$がとり得る値を作成して、順伝播を計算します。

# 作図用の順伝播の入力を作成
x_vals = np.arange(-10.0, 10.0, 0.01)

# 順伝播を計算
y_vals = layer.forward(x_vals)
print(np.round(y_vals[:5], 5))  # 前から5つ
print(np.round(y_vals[-5:], 5)) # 後から5つ
[5.e-05 5.e-05 5.e-05 5.e-05 5.e-05]
[0.99995 0.99995 0.99995 0.99995 0.99995]


 順伝播のグラフを作成します。

# 順伝播のグラフを作成
plt.figure(figsize=(8, 6)) # 図の設定
plt.plot(x_vals, y_vals, label='forward') # 折れ線グラフ
plt.xlabel('x') # x軸ラベル
plt.ylabel('y') # y軸ラベル
plt.title('Sigmoid Layer', fontsize=20) # タイトル
plt.legend() # 凡例
plt.grid() # グリッド線
plt.show()

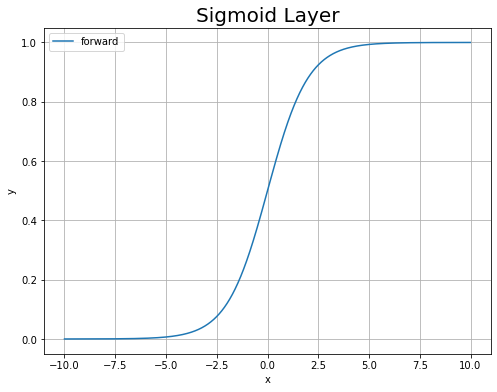

f:id:anemptyarchive:20210919062150p:plain
Sigmoidレイヤの順伝播のグラフ

 当然ですが、ソフトマックス関数のグラフになります。

 作図用の逆伝播の入力を作成して、逆伝播を計算します。

# 作図用の逆伝播の入力を作成
dy_vals = np.ones_like(y_vals)

# 逆伝播を計算
dx_vals = layer.backward(dy_vals)
print(np.round(dx_vals[:5], 5))  # 前から5つ
print(np.round(dx_vals[-5:], 5)) # 後から5つ
[5.e-05 5.e-05 5.e-05 5.e-05 5.e-05]
[5.e-05 5.e-05 5.e-05 5.e-05 5.e-05]

 逆伝播の入力は全ての要素(点)が1です。

 逆伝播のグラフを作成します。

# 逆伝播のグラフを作成
plt.figure(figsize=(8, 6)) # 図の設定
plt.plot(x_vals, dx_vals, label='backward') # 折れ線グラフ
plt.xlabel('x') # x軸ラベル
plt.ylabel('dx') # y軸ラベル
plt.title('Sigmoid Layer', fontsize=20) # タイトル
plt.legend() # 凡例
plt.grid() # グリッド線
plt.show()

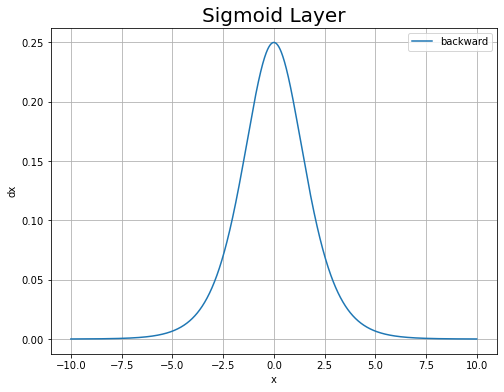

f:id:anemptyarchive:20210919062210p:plain
Sigmoidレイヤの逆伝播のグラフ

 $x$が大きいまたは小さいほど、$\frac{\partial y}{\partial x}$が0に近付きます。

 順伝播と逆伝播のグラフを重ねて描画します。

# Sigmoidレイヤのグラフを作成
plt.figure(figsize=(8, 6)) # 図の設定
plt.plot(x_vals, y_vals, label='forward') # シグモイド関数
plt.plot(x_vals, dx_vals, label='backward') # 勾配
plt.xlabel('x') # x軸ラベル
plt.ylabel('y, dx') # y軸ラベル
plt.title('Sigmoid Layer', fontsize=20) # タイトル
plt.legend() # 凡例
plt.grid() # グリッド線
plt.show()

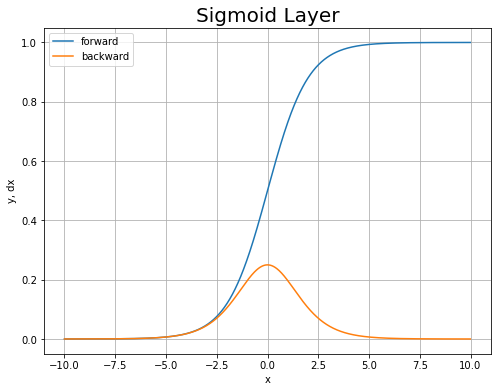

f:id:anemptyarchive:20210919062223p:plain
Sigmoidレイヤのグラフ

 順伝播のグラフ(青線)において変化(傾き)の大きい-5から5の範囲で、逆伝播グラフ(オレンジ線)の値が大きくなっているのが分かります。

 以上で、Sigmoidレイヤを実装できました。次は、Affineレイヤを実装します。

参考文献

おわりに

 加筆修正の際に記事を分割しました。
