はじめに
gganimateパッケージについて理解したいシリーズ(予定)です。
この記事では、transition_munal()関数の機能を深掘りします。
【他の内容】
【目次】
transition_manual
gganimateパッケージの関数transition_manual()について解説します。transition_manual()は、アニメーション(gif画像)のフレーム切り替えを制御します。
利用するパッケージを読み込みます。
# 利用するパッケージ library(ggplot2) library(gganimate) library(magrittr)
基本的にパッケージ名::関数名()の記法で書きます。ただし作図コードに関してはごちゃごちゃしてしまうので、ggplot2パッケージの関数は関数名のみで、gganimateパッケージの関数はパッケージ名を明示して書きます。
データフレームの作成
まずは、作図に利用するデータフレームを作成します。
# データフレームを作成 df <- tibble::tibble( x = 0:5, y = 0:5, frame = 0:5 ) df
## # A tibble: 6 x 3 ## x y frame ## <int> <int> <int> ## 1 0 0 0 ## 2 1 1 1 ## 3 2 2 2 ## 4 3 3 3 ## 5 4 4 4 ## 6 5 5 5
分かりやすい値を作成しておきます。tibble::tibble()を使ってデータフレームを作成していますが、data.frame()を使っても問題ありません。
transition_manual()のフレームの引数frames(第1引数)に、フレームの順序を示す列を指定します。この例では、frame列が対応します。

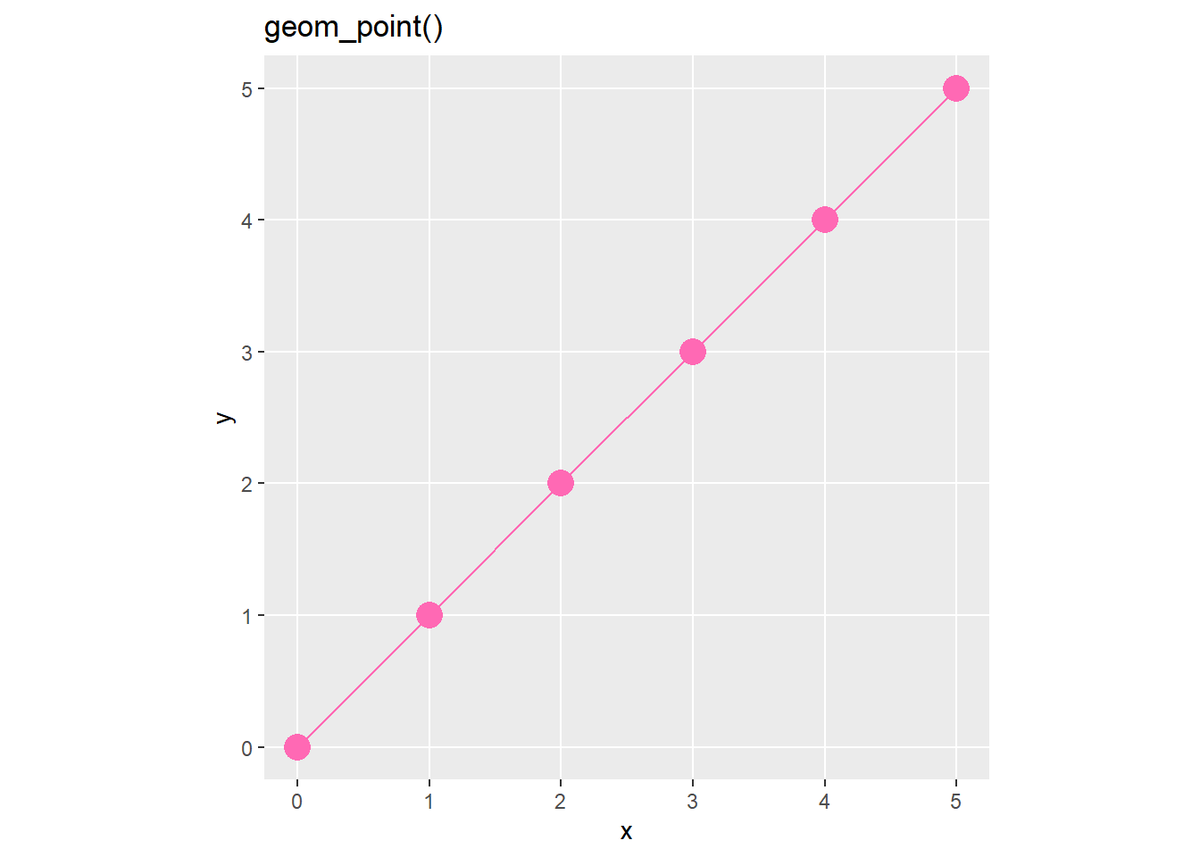

作成したデータをグラフで確認しておきます。
# 折れ線グラフを作成 ggplot(df, aes(x = x, y = y)) + geom_point(size = 5, color = "hotpink") + # 散布図 geom_path(color = "hotpink") + # 散布図 scale_x_continuous(breaks = df[["x"]], minor_breaks = FALSE) + # x軸目盛 scale_y_continuous(breaks = df[["y"]], minor_breaks = FALSE) + # y軸目盛 coord_fixed(ratio = 1) + # アスペクト比 labs(title = "geom_point()")
このデータを用いた散布図と折れ線グラフのアニメーションを通じて、transition_manual()の機能を確認していきます。
ラベル変数
transition_manual()で使える3つのラベル変数(previous_frame・current_frame・next_frame)を確認します。
ラベル変数名を{}で挟んだ文字列をlabs()などに指定します。
# ラベル変数を指定 lv <- "previous_frame" # 前のデータの値 #lv <- "current_frame" # 現在のデータの値 #lv <- "next_frame" # 次のデータの値 # ラベル変数の設定 anim <- ggplot(df, aes(x = x, y = y)) + geom_point(size = 10, color = "hotpink") + # 散布図 geom_path(color = "hotpink") + # 折れ線グラフ gganimate::transition_manual(frames = frame, cumulative = TRUE) + # フレーム scale_x_continuous(breaks = df[["x"]], minor_breaks = FALSE) + # x軸目盛 scale_y_continuous(breaks = df[["y"]], minor_breaks = FALSE) + # y軸目盛 coord_fixed(ratio = 1) + # アスペクト比 labs(title = paste0("transition_manual() + labs(", lv, ")"), subtitle = paste0("frame : {", lv, "}")) # gif画像を作成 gganimate::animate(plot = anim, nframes = 6, fps = 2)
ピンク色の点が増える(次のフレームのグラフに変わる)タイミングで値が変わるのが分かります。
"{previous_frame}"は、前のフレーム名(指定した列の値)に置き換わります。空白から始まり0から4まで値が変わり、最後の値(5)は表示されないのが分かります。
"{current_frame}"は、現在のフレーム名の値になります。frame列の値と同じ0から5まで変化するのが分かります。
"{current_frame}"は、次のフレームの値になります。最初の値(0)は表示されず、1から5まで値が変わり最後は空白になるのが分かります。
解説用に複雑な作図コードになっていますが、title = "{current_frame}"のように指定してください。
引数
続いて、transition_manual()で利用できる2つの引数(frame・cumulative)を確認します。
cumulative
cumulative引数は、現在のフレームのデータと一緒に、前のフレームのデータを描画するかを論理値で指定します。
# 論理値を指定:(デフォルト:FALSE) b <- TRUE #b <- FALSE # cumulative(過去データの利用)の設定 anim <- ggplot(df, aes(x = x, y = y, group = 1)) + geom_point(size = 10, color = "hotpink") + # 散布図 gganimate::transition_manual(frames = frame, cumulative = b) + # フレーム scale_x_continuous(breaks = df[["x"]], minor_breaks = FALSE) + # x軸目盛 scale_y_continuous(breaks = df[["y"]], minor_breaks = FALSE) + # y軸目盛 coord_fixed(ratio = 1) + # アスペクト比 labs(title = paste0("transition_manual(cumulative = ", b, ")"), subtitle = paste0("current_frame : {current_frame}")) # gif画像を作成 gganimate::animate(plot = anim, nframes = 6, fps = 2)
デフォルトはFALSEで、過去のフレームのデータを使いません。TRUEを指定すると、過去のデータも描画されます。
この例では、TRUEだと最大6個の点が表示され、FALSEだと1個の点が移動するように描画されます。
frames
frames引数(第1引数)に指定する値の影響を確認します。
まずは、重複しないランダムな整数をフレーム列とします。
# データ数を指定 N <- 15 # ランダムに整数を生成 label_int <- sample(x = 1:N, size = N, replace = FALSE) # データフレームを作成 df <- tibble::tibble( x = 1:N, y = 1:N, frame = label_int ) head(df)
## # A tibble: 6 x 3 ## x y frame ## <int> <int> <int> ## 1 1 1 13 ## 2 2 2 5 ## 3 3 3 1 ## 4 4 4 12 ## 5 5 5 11 ## 6 6 6 6
このデータフレームを用いて、グラフを作成します。
# frames(フレーム切替)の設定 anim <- ggplot(df, aes(x = x, y = y, group = 1)) + geom_point(size = 10, color = "hotpink") + # 散布図 geom_path(color = "hotpink") + # 折れ線グラフ gganimate::transition_manual(frames = frame, cumulative = TRUE) + # フレーム scale_x_continuous(breaks = 1:N, minor_breaks = FALSE) + # x軸目盛 labs(title = "transition_manual()", subtitle = "frame : {current_frame}") # gif画像を作成 gganimate::animate(plot = anim, nframes = N, fps = 3)
frames引数に指定した列の値が小さい順に描画されます。
昇順に並べ替えると次のようになります。
# フレーム列で昇順に並び替え df %>% dplyr::arrange(frame) %>% head()
## # A tibble: 6 x 3 ## x y frame ## <int> <int> <int> ## 1 3 3 1 ## 2 14 14 2 ## 3 10 10 3 ## 4 11 11 4 ## 5 2 2 5 ## 6 6 6 6
点が表示される順番と一致しているのが分かります。
次は、フレーム列の値が等間隔でない場合を見ます。
# ランダムな間隔の整数を生成 label_int <- sample(x = 1:(N*10), size = N, replace = FALSE) %>% sort() label_int
## [1] 2 6 13 14 17 18 21 50 56 60 80 92 100 108 122
分かりやすいようにsort()で昇順に並び替えておきます。
値の間隔は影響せずに描画されました。
フレーム列の値が重複する場合を見ます。
# ランダムに整数を生成 label_int <- sample(x = 1:N, size = N, replace = TRUE) %>% sort() label_int
## [1] 1 3 3 4 4 7 7 9 10 11 12 12 15 15 15
値が重複する複数の点(複数行のデータ)が同じフレームに描画されました。
続いて、文字列を指定してみます。
# 文字列のラベルを作成 label_chr <- paste0("n=", 1:N) # データフレームを作成 df <- tibble::tibble( x = 1:N, y = 1:N, frame = label_chr ) head(df)
## # A tibble: 6 x 3 ## x y frame ## <int> <int> <chr> ## 1 1 1 n=1 ## 2 2 2 n=2 ## 3 3 3 n=3 ## 4 4 4 n=4 ## 5 5 5 n=5 ## 6 6 6 n=6
n=は同じでその後の文字を通し番号とします。
意図しない順になりました。
フレーム列で昇順に並び替えてみます。
# フレーム列で昇順に並び替え df %>% dplyr::arrange(frame)
## # A tibble: 15 x 3 ## x y frame ## <int> <int> <chr> ## 1 1 1 n=1 ## 2 10 10 n=10 ## 3 11 11 n=11 ## 4 12 12 n=12 ## 5 13 13 n=13 ## 6 14 14 n=14 ## 7 15 15 n=15 ## 8 2 2 n=2 ## 9 3 3 n=3 ## 10 4 4 n=4 ## 11 5 5 n=5 ## 12 6 6 n=6 ## 13 7 7 n=7 ## 14 8 8 n=8 ## 15 9 9 n=9
辞書の並びのように、3文字目の1によって意図しない並びになっています。
これは次のようにも確認できます。
# 昇順に並び替え sort(label_chr)
## [1] "n=1" "n=10" "n=11" "n=12" "n=13" "n=14" "n=15" "n=2" "n=3" "n=4" ## [11] "n=5" "n=6" "n=7" "n=8" "n=9"
文字列型から因子型に変換して使います。
# 因子型のラベルを作成 label_fct <- factor(label_chr, levels = label_chr) # データフレームを作成 df <- tibble::tibble( x = 1:N, y = 1:N, frame = label_fct ) head(df)
## # A tibble: 6 x 3 ## x y frame ## <int> <int> <fct> ## 1 1 1 n=1 ## 2 2 2 n=2 ## 3 3 3 n=3 ## 4 4 4 n=4 ## 5 5 5 n=5 ## 6 6 6 n=6
factor()のレベルのlevel引数にもlabel_chrを指定します。
昇順に並び替えて確認します。
# 昇順に並び替え sort(label_fct)
## [1] n=1 n=2 n=3 n=4 n=5 n=6 n=7 n=8 n=9 n=10 n=11 n=12 n=13 n=14 n=15 ## 15 Levels: n=1 n=2 n=3 n=4 n=5 n=6 n=7 n=8 n=9 n=10 n=11 n=12 n=13 ... n=15
因子型のレベルを指定することで、意図したグラフになりました。
ただし、このグラフを素直に作るなら、数値のフレーム列を作り"n={current_frame}"とします。
以上で、ラベル変数と引数の機能を確認できました。次は、実用を想定してグラフを作成します。
利用例：サイコロ
gganimateパッケージの使用例として、サイコロの出目の頻度を可視化します。
利用するパッケージを読み込みます。
# 利用するパッケージ library(tidyverse) library(gganimate)
データの生成
まずは、利用するデータを作成します。
# 試行回数を指定 N <- 30 # 面の数を指定 V <- 6 # サイコロを振る result_mat <- rmultinom(n = N, size = 1, prob = rep(1 / V, times = V)) %>% t() result_mat[1:5, ]
## [,1] [,2] [,3] [,4] [,5] [,6] ## [1,] 0 1 0 0 0 0 ## [2,] 0 0 0 1 0 0 ## [3,] 1 0 0 0 0 0 ## [4,] 0 1 0 0 0 0 ## [5,] 1 0 0 0 0 0
サイコロを振った結果は、多項分布の乱数生成関数rmultinom()で再現できます。
試行回数の引数nにN、1試行当たりのサイコロの数の引数sizeに1を指定します。サイコロの各面の確率の引数probは、デフォルトで一様になるので指定する必要はありませんが、1 / Vの確率であることを明示的に書いています。
rmultinom()の出力をt()で転置しておきます。行が各試行、列が各面に対応しており、値が1の列番号が出た目を表します。
出目の値を抽出します。
# 出目を抽出 result_vec <- which(t(result_mat) == 1, arr.ind = TRUE)[, "row"] result_vec[1:5]
## [1] 2 4 1 2 1
result_matに対して、値が1の列番号を抽出します。
which()は、条件に合う要素の行番号と列番号を返します。result_matを転置して渡す必要があります。転置するので、行番号("row"列)を取り出します。
サイコロを振った結果が得られたので、アニメーションで可視化していきます。
折れ線グラフによる可視化
試行回数と出た目の値をデータフレームに格納します。
# 結果を格納 result_df <- tibble::tibble( v = c(NA_integer_, result_vec), n = 0:N ) head(result_df)
## # A tibble: 6 x 2 ## v n ## <int> <int> ## 1 NA 0 ## 2 2 1 ## 3 4 2 ## 4 1 3 ## 5 2 4 ## 6 1 5
グラフの変化を分かりやすくするために、0回目の結果に相当する行を追加します。出目はないので(整数型の)欠損値NA_integer_を使います。
出目の推移のグラフを作成します。
# 出目の推移を作図 anim <- ggplot(result_df, aes(x = n, y = v)) + geom_path(color = "hotpink") + # 折れ線グラフ geom_point(mapping = aes(color = factor(v)), size = 5) + # 散布図 scale_color_manual(values = c("pink", "limegreen", "red", "orange", "yellow", "mediumblue")) + # 枠線の色:(不必要) gganimate::transition_manual(frames = n, cumulative = TRUE) + labs(title = "geom_point() + geom_path() + transition_manual()", subtitle = "n = {current_frame}", color = "v") # gif画像を作成 gganimate::animate(plot = anim, nframes = N+1, fps = 5)
散布図と折れ線グラフを重ねて描画します。
次は、頻度に注目します。
各試行までに出た目の数をそれぞれカウントします。
# 出目を集計 count_df <- result_mat %>% tibble::as_tibble() %>% # データフレームに変換 cumsum() %>% # 試行ごとに集計 dplyr::mutate(n = 1:N) %>% # 試行回数列を追加 tidyr::pivot_longer( cols = -n, names_to = "v", names_prefix = "V", names_ptypes = list(v = factor()), values_to = "count" ) %>% # 縦型のデータフレームに変換 rbind( tibble::tibble( n = rep(0, times = V), v = factor(1:V), count = rep(0, times = V) ), . ) # 0回目の結果を追加 # 1回から3回目時点の結果 count_df %>% dplyr::filter(n >= 1, n <= 3)
## # A tibble: 18 x 3 ## n v count ## <dbl> <fct> <dbl> ## 1 1 1 0 ## 2 1 2 1 ## 3 1 3 0 ## 4 1 4 0 ## 5 1 5 0 ## 6 1 6 0 ## 7 2 1 0 ## 8 2 2 1 ## 9 2 3 0 ## 10 2 4 1 ## 11 2 5 0 ## 12 2 6 0 ## 13 3 1 1 ## 14 3 2 1 ## 15 3 3 0 ## 16 3 4 1 ## 17 3 5 0 ## 18 3 6 0
cumsum()で累積和(1行目からn行目までの和)を計算します。
最後にこちらも、0回目の結果に相当する行(V行のデータフレーム)を追加します。
n列が3の6行を見ると、1回目と2回目の結果が反映されているのが分かります。
各面の出現回数の推移のグラフを作成します
# 出目の推移を作図 anim <- ggplot() + geom_line(data = count_df, mapping = aes(x = n, y = count, color = v), size = 1) + # 折れ線グラフ scale_color_manual(values = c("pink", "limegreen", "red", "orange", "yellow", "mediumblue")) + # 枠線の色:(不必要) gganimate::transition_manual(frames = n, cumulative = TRUE) + labs(title = "geom_line() + transition_manual()", subtitle = "n = {current_frame}") # gif画像を作成 gganimate::animate(plot = anim, nframes = N+1, fps = 5)
面(v列)ごとに色分けしてそれぞれ折れ線グラフを描画します。
ここに装飾を付け足します。
試行回数の列nと同じ値を持つframe列を作成しておきます。
# フレーム切替用の列を追加 count_df <- count_df %>% dplyr::mutate(frame = n) head(count_df)
## # A tibble: 6 x 4 ## n v count frame ## <dbl> <fct> <dbl> <dbl> ## 1 0 1 0 0 ## 2 0 2 0 0 ## 3 0 3 0 0 ## 4 0 4 0 0 ## 5 0 5 0 0 ## 6 0 6 0 0
各試行までの結果を複製します。
# 過去の試行を複製 count_df2 <- tibble::tibble() for(i in 0:N) { # i回目までの結果を抽出 tmp_df <- count_df %>% dplyr::filter(n <= i) %>% # i回目までの結果を抽出 dplyr::mutate(frame = i) # フレーム切替用の列を追加 # 結果を結合 count_df2 <- rbind(count_df2, tmp_df) } # 2フレームに表示するデータ count_df2 %>% dplyr::filter(frame == 2)
## # A tibble: 18 x 4 ## n v count frame ## <dbl> <fct> <dbl> <int> ## 1 0 1 0 2 ## 2 0 2 0 2 ## 3 0 3 0 2 ## 4 0 4 0 2 ## 5 0 5 0 2 ## 6 0 6 0 2 ## 7 1 1 0 2 ## 8 1 2 1 2 ## 9 1 3 0 2 ## 10 1 4 0 2 ## 11 1 5 0 2 ## 12 1 6 0 2 ## 13 2 1 0 2 ## 14 2 2 1 2 ## 15 2 3 0 2 ## 16 2 4 1 2 ## 17 2 5 0 2 ## 18 2 6 0 2
nフレーム(frame列がn)のときに、0からn回目の結果(nが0からn)を持つデータフレームを作成します。本当はfor()を使わずにやりたい。
出目の推移のグラフを作成します。
# 出目の出現回数の推移を作図 anim <- ggplot() + geom_point(data = count_df, mapping = aes(x = n, y = count, color = v), size = 5) + # 散布図 geom_path(data = count_df2, mapping = aes(x = n, y = count, color = v), size = 1) + # 折れ線グラフ gganimate::transition_manual(frames = frame, cumulative = FALSE) + scale_color_manual(values = c("pink", "limegreen", "red", "orange", "yellow", "mediumblue")) + # 枠線の色:(不必要) labs(title = "geom_point() + geom_path() + transition_manual()", subtitle = "n = {current_frame}") # gif画像を作成 gganimate::animate(plot = anim, nframes = N+1, fps = 5)
過去のデータを持つデータフレームを用意したので、couulativ引数をFALSEにします。
棒グラフでも可視化します。
# 出目の出現回数の推移を作図 anim <- ggplot() + geom_bar(data = count_df, mapping = aes(x = v, y = count, fill = v, color = v), stat = "identity") + # 棒グラフ geom_point(data = result_df, mapping = aes(x = v, y = 0), color = "hotpink", size = 5) + # 散布図 scale_fill_manual(values = c("pink", "limegreen", "red", "orange", "yellow", "mediumblue")) + # バーの色:(不必要) scale_color_manual(values = c("pink", "limegreen", "red", "orange", "yellow", "mediumblue")) + # 枠線の色:(不必要) gganimate::transition_manual(frames = n) + labs(title = "geom_bar() + geom_point() + transition_states()", subtitle = "n = {current_frame}") # gif画像を作成 gganimate::animate(plot = anim, nframes = N+1, fps = 5)
次は、出現数の順位に注目します。
各試行における出目の合計の順位を追加します。
# 出目の数により順位付け rank_df <- count_df %>% dplyr::group_by(n) %>% # グループ化 dplyr::mutate(ranking = dplyr::row_number(-count)) %>% # 順位列を追加 dplyr::ungroup() # グループ化の解除 # 出目の数により順位付け rank_df2 <- count_df2 %>% dplyr::group_by(n, frame) %>% # グループ化 dplyr::mutate(ranking = dplyr::row_number(-count)) %>% # 順位列を追加 dplyr::ungroup() # グループ化の解除 head(rank_df)
## # A tibble: 6 x 5 ## n v count frame ranking ## <dbl> <fct> <dbl> <dbl> <int> ## 1 0 1 0 0 1 ## 2 0 2 0 0 2 ## 3 0 3 0 0 3 ## 4 0 4 0 0 4 ## 5 0 5 0 0 5 ## 6 0 6 0 0 6
row_number()で、昇順に整数を割り当てられます。ここでは、試行ごとに割り当てたいのでn列でグループ化して、出現回数count列が多い順に割り当てたいのでマイナス-を付けて大小関係を入れ変えています。
過去データを重複して持つデータフレームについては、試行回数n列とフレーム番号frame列でグループ化します。
出現回数の順位の推移のグラフを作成します。
# 出目の出現回数の順位の推移を作図 anim <- ggplot() + geom_point(data = rank_df, mapping = aes(x = n, y = ranking, color = v, group = v), size = 5) + # 散布図 geom_path(data = rank_df2, mapping = aes(x = n, y = ranking, color = v, group = v), size = 1) + # 折れ線グラフ gganimate::transition_manual(frames = frame, cumulative = FALSE) + scale_y_reverse(breaks = 1:V, minor_breaks = FALSE) + # scale_color_manual(values = c("pink", "limegreen", "red", "orange", "yellow", "mediumblue")) + # 枠線の色:(不必要) labs(title = "geom_point() + geom_path() + transition_manual()", subtitle = "n = {current_frame}") # gif画像を作成 gganimate::animate(plot = anim, nframes = N+1, fps = 5)
y軸をランキングにします。ただし、値が小さい(順位が高い)方を上にするためscale_y_reverse()を使います。
おわりに
動いたから良しの精神でこれまでこの関数を使っていました。ようやく他のtransition_***()関数との違いも含めて少し理解できて良かったです。
