はじめに

　gganimateパッケージについて理解したいシリーズです。
　この記事では、Back関数によるイージング処理を解説します。

【他の内容】

【目次】

はじめに
Back
おわりに

Back

　バックイージング関数(Back Easing Function)とイージング処理についてアニメーションで確認します。

　利用するパッケージを読み込みます。

# 利用パッケージ
library(gganimate)
library(tidyverse)

　基本的に、パッケージ名::関数名()の記法で書きます。ただし作図コードに関してはごちゃごちゃしてしまうので、ggplot2パッケージの関数は関数名のみで、gganimateパッケージの関数はパッケージ名を明示して書きます。

3次関数の確認

　Backイージング関数(Back関数)として、次の3次関数(と2次関数)を考えます。

$f(x) = x^3 + x^2$

　この関数をグラフで確認します。

・作図コード(クリックで展開)

　x軸の値と関数の出力(y軸の値)をデータフレームに格納します。

# x軸の値を作成
x_vec <- seq(from = -1, to = 1.5, by = 0.01)

# 3次関数を計算
tmp_df <- tibble::tibble(
  x = x_vec,
  x3 = x^3,
  x2 = x^2,
  y = x3 - x2
)

　このデータフレームはここでしか使いません。

　イージング関数として利用する範囲を示すのに利用するデータフレームを作成します。

# イージング関数として利用する領域
area_df <- tibble::tibble(
  x_from = c(0, 0, 1, 1),
  y_from = c(0, 1, 1, 0),
  x_to = c(0, 1, 1, 0),
  y_to = c(1, 1, 0, 0)
)

　点 $(x, y)$ として、4つの点 $(0, 0)$ ・ $(0, 1)$ ・ $(1, 1)$ ・ $(1, 0)$ に対応します。

　3次関数のグラフを作成します。

# 3次関数を作図
ggplot(tmp_df, aes(x = x)) +
  geom_line(mapping = aes(y = x2), color = "orange", size = 1, linetype = "dashed") + # 2次関数
  geom_line(mapping = aes(y = x3), color = "red", size = 1, linetype = "dashed") + # 3次関数
  geom_line(mapping = aes(y = y), color = "hotpink", size = 1) + # 3次関数と2次の差
  geom_segment(data = area_df, mapping = aes(x = x_from, xend = x_to, y = y_from, yend = y_to),
               color = "red", size = 1) + # 対象の領域
  coord_fixed(ratio = 1) + # アスペクト比
  ylim(c(-1, 1.5)) + # y軸の表示範囲
  labs(title = expression(f(x) == x^3 - x^2),
       y = expression(f(x))) # ラベル

　geom_segment()で領域を描きます。x, y引数に指定した点とxend, yend引数に指定した点を直線で繋ぎます。

f:id:anemptyarchive:20220411163514p:plain — 3次関数のグラフ

　 $x$ が0から1の範囲では、tex:x^3よりもtex:x^2の方が値が大きいため、tex:f(x)が負の値になります。

　イージング関数では赤色の線で囲まれた縦横0から1の領域に注目し、点 $(0, 0)$ から点 $(1, 1)$ まで変化する関数である必要があります。
　そこで、次のように式を変形します。

$\begin{aligned} f(x) &= (c + 1) x^3 - c x^2 \\ &= \{(c + 1) x - c\} x^2 \end{aligned}$

　マジックナンバーとして $c = 1.70158$ が使われます。この値については後で確認します。

　この関数のグラフを確認します。

・作図コード(クリックで展開)

　定数を指定して3次関数を計算します。

# 定数を設定
const <- 1.70158

# 3次関数を計算
tmp_df <- tibble::tibble(
  x = x_vec,
  x3 = (const + 1) * x^3,
  x2 = const * x^2,
  y = x3 - x2
)

　3次関数のグラフを作成します。

# 3次関数を作図
ggplot(tmp_df, aes(x = x, y = y)) +
  geom_line(mapping = aes(y = x2), color = "orange", size = 1, linetype = "dashed") + # 2次関数
  geom_line(mapping = aes(y = x3), color = "red", size = 1, linetype = "dashed") + # 3次関数
  geom_line(color = "hotpink", size = 1) + # 元の関数
  geom_segment(data = area_df, mapping = aes(x = x_from, xend = x_to, y = y_from, yend = y_to),
               color = "red", size = 1) + # 対象の領域
  coord_fixed(ratio = 1) + # アスペクト比
  #xlim(c(0, 0.5)) + # x軸の表示範囲
  ylim(c(-1, 1.5)) + # y軸の表示範囲
  labs(title = expression(f(x) == (c + 1) * x^3 - c * x^2),
       y = expression(f(x))) # ラベル

f:id:anemptyarchive:20220411163531p:plain — 3次関数のグラフ

　tex:x^3がtex:x^2を逆転するタイミングが早くなったため、tex:f(x)が点 $(0, 0)$ から点 $(1, 1)$ に変化する関数になりました。

# xが0のとき
x <- 0
(const + 1) * x^3 - const * x^2

# xが1のとき
x <- 1
(const + 1) * x^3 - const * x^2

## [1] 0
## [1] 1

　この関数の最小値に注目してみます。

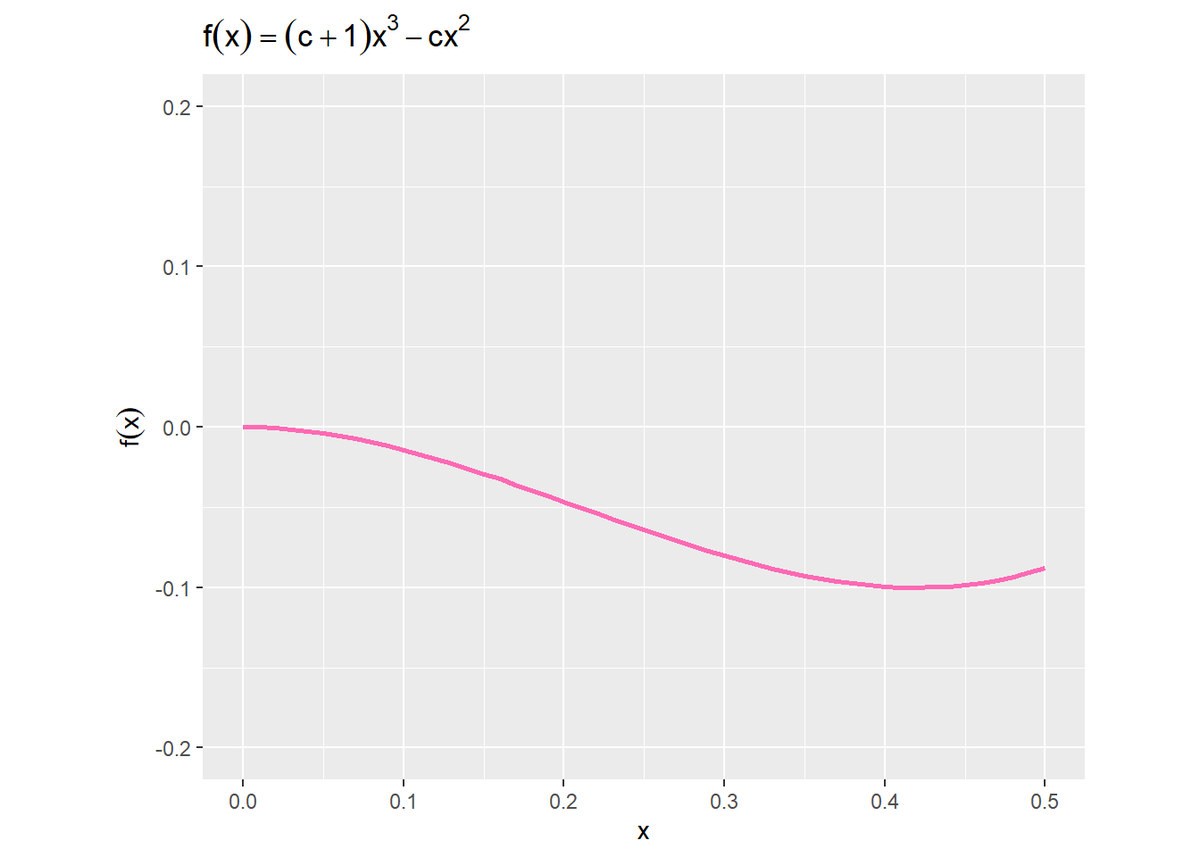

f:id:anemptyarchive:20220411163552p:plain — 最小値付近のグラフ

　 $x = 0.42$ の辺りで最小値になります(微分すると正確に求められますがそこまではやりません)。

# 定数を設定
const <- 1.70158

# x軸の値を固定
x <- 0.42

# 3次関数を計算
(const + 1) * x^3 - const * x^2

## [1] -0.1000041

　 $c = 1.70158$ とすると最小値が約 $- 0.1$ になりました。つまり、 $0 \leq x \leq 1$ としたとき最大値が1なので、全体に対して1割バックする関数として利用します。

In

　まずは、Back-inイージング関数を確認します。Inタイプは、始めの変化が小さく、時間が進むにつれて変化が大きくなります。

　Back-in関数は、次の式で定義されます。

$f_{in}(t) = (c + 1) t^3 - c t^2 \quad (0 \leq t \leq 1)$

　 $c = 1.70158$ とします。
　 $0 \leq t \leq 1$ のとき $f(t)$ が点 $(0, 0)$ から点 $(1, 1)$ に変化するのが先ほどのグラフからも分かります。

　この関数(y軸の値)を計算して、時間(x軸)の値と共にデータフレームに格納します。

# 時間変化の値を作成:(0 <= t <= 1)
t_vec <- seq(from = 0, to = 1, by = 0.01)

# Back-in
back_in_df <- tibble::tibble(
  t = t_vec,
  y = (1.70158 + 1) * t^3 - 1.70158 * t^2,
  easing_fnc = "back-in"
)
head(back_in_df)

## # A tibble: 6 x 3
##       t         y easing_fnc
##   <dbl>     <dbl> <chr>
## 1  0     0        back-in
## 2  0.01 -0.000167 back-in
## 3  0.02 -0.000659 back-in
## 4  0.03 -0.00146  back-in
## 5  0.04 -0.00255  back-in
## 6  0.05 -0.00392  back-in

　他の関数と比較する際に利用するため、easing_fnc列として関数名を持たせておきます。

　作図用のデータフレームを作成します。

# イージング関数を指定
point_df <- back_in_df

# イージング曲線用のデータフレームを作成
line_df <- point_df %>%
  dplyr::rename(x = t) # フレーム用の列をx軸用の列に変更

　作図コードを再利用しやすいように、グラフを描画する関数のデータフレームをpoint_dfとして複製します。この後作成する他の関数のデータフレームを指定すると、その関数のグラフを同じコードで描画できます(タイトルは書き換えます)。
　ここでは、時間(t列の値)の変化に応じてフレームを切り替えるアニメーションを作成します。アニメーション(フレーム切替)の影響を受けずにイージング曲線(折れ線グラフ)を描画するために、フレーム列(x軸の値の列)の名前を変更しておきます。

　Back-in関数のアニメーションを作成します。

# イージング関数を作図
anim <- ggplot(point_df, aes(x = t, y = y)) +
  geom_line(data = line_df, mapping = aes(x = x, y = y),
            color = "hotpink", size = 1) + # イージング曲線
  geom_vline(mapping = aes(xintercept = t),
             color = "orange", size = 1, linetype = "dashed") + # 経過時間の線
  geom_hline(mapping = aes(yintercept = y),
             color = "red", size = 1, linetype = "dashed") + # 変化量の線
  geom_point(mapping = aes(y = 0), color = "orange", size = 5) + # 経過時間の点
  geom_point(mapping = aes(x = 1), color = "red", size = 5) + # 変化量の点
  geom_point(color = "hotpink", size = 5) + # イージング曲線上の点
  gganimate::transition_reveal(along = t) + # フレーム
  coord_fixed(ratio = 1) + # アスペクト比
  labs(title = "Back-in Easing Function",
       subtitle = "t = {round(frame_along, 2)}",
       color = "easing function",
       x = "time", y = expression(f(t))) # ラベル

# gif画像を作成
gganimate::animate(plot = anim, nframes = 101, fps = 50)

f:id:anemptyarchive:20220411163617g:plain — Back-in関数のグラフ

　x軸上を通過するオレンジ色の点は、経過時間を表します。この点(時間経過)は、常に一定に変化します。
　ピンク色の線は、イージング関数のグラフで、経過時間と移動量(アニメーションの変化)の関係を表します。イージング曲線上を通過するピンク色の点は、その時間における関数の値です。
　y軸に対して並行に移動する赤色の点は、イージング関数に従って変化する点で、イージング処理されたアニメーションの変化を表します。

　Back-in関数によるイージング処理は、始めはマイナス方向に変化し、後半に大きく変化するのが分かります。

Out

　次は、Back-outイージング関数を確認します。Outタイプは、始めの変化が大きく、時間が進むにつれて変化が小さくなります。

　Back-out関数は、Inの関数を用いて次の式で定義されます。

$f_{out}(t) = 1 - f_{in}(1 - t) \quad (0 \leq t \leq 1)$

　時間 $t$ は0から1に変化するので、 $1 - t$ は0から1に変化します。この操作により、y軸に対してグラフが反転します。
　さらに、 $f_{in}(1 - t)$ は1から0に変化するので、 $1 - f_{in}(1 - t)$ は0から1に変化します。これにより、x軸に対してもグラフが反転した関数が得られます。

　この式を整理します。Inの式の $t$ を $t'$ で表し $1 - t$ に置き換えると

$\begin{aligned} f_{out}(t) &= 1 - \Bigl\{ (c + 1) (t')^3 - c (t')^2 \Bigr\} \\ &= 1 - (c + 1) (1 - t)^3 + c (1 - t)^2 \end{aligned}$

で計算できることが分かります。

　時間(x軸)の値とイージング関数(y軸)の値をデータフレームに格納します。

# Back-out
back_out_df <- tibble::tibble(
  t = t_vec,
  y = 1 - (1.70158 + 1) * (1 - t)^3 + 1.70158 * (1 - t)^2,
  easing_fnc = "back-out"
)
head(back_out_df)

## # A tibble: 6 x 3
##       t        y easing_fnc
##   <dbl>    <dbl> <chr>
## 1  0    2.22e-16 back-out
## 2  0.01 4.64e- 2 back-out
## 3  0.02 9.15e- 2 back-out
## 4  0.03 1.35e- 1 back-out
## 5  0.04 1.78e- 1 back-out
## 6  0.05 2.19e- 1 back-out

　Back-out関数のアニメーションを作成します。

f:id:anemptyarchive:20220411163654g:plain — Back-out関数のグラフ

　Back-out関数によるイージング処理は、前半に大きく変化して1を超え、後半はゆっくり1に戻るのが分かります。

InOut

　続いて、Back-in-outイージング関数を確認します。InOutタイプは、始めと終わりの変化が小さく、中盤の変化が大きくなります。

　Back-in-out関数は、Inの関数とOutの関数を用いて次の式で定義されます。

$\begin{aligned} f_{inout}(t) = \begin{cases} \frac{1}{2} f_{in}(2 t) &\quad (0 \leq t < 0.5) \\ \frac{1}{2} (f_{out}(2 t - 1) + 1) &\quad (0.5 \leq t \leq 1) \end{cases} \end{aligned}$

　前半( $t$ が0から0.5の間)の変化ではInの関数で計算します。 $t$ を2倍にすることで0から1の範囲で関数の計算を行い、計算結果を2分の1にすることで出力を0から0.5の範囲に抑えます。
　後半( $t$ が0.5から1の間)の変化ではOutの関数で計算します。こちらも $2 t - 1$ にすることで0から1の範囲で関数の計算を行い、前半部分に対応する(2分の1になるので0.5の2倍の)1を足して、2分の1にすることで出力を0.5から1の範囲にします。

　それぞれ式を整理します。上の式(前半の式)は、Inの式の $t$ を $t'$ で表し $2 t$ に置き換えて

$\begin{aligned} \frac{1}{2} f_{in}(2 t) &= \frac{1}{2} \Bigl\{ (c + 1) (t')^3 - c (t')^2 \Bigr\} \\ &= \frac{1}{2} \Bigl\{ (c + 1) (2 t)^3 - c (2 t)^2 \Bigr\} \\ &= \frac{1}{2} \Bigl\{ 2^3 (c + 1) t^3 - 2^2 c t^2 \Bigr\} \\ &= 4 (c + 1) t^3 - 2 c t^2 \end{aligned}$

となります。

　下の式(後半の式)は、Outの関数の $t$ を $t'$ で表し $2 t - 1$ に置き換えて

$\begin{aligned} \frac{1}{2} (f_{out}(2 t - 1) + 1) &= \frac{1}{2} \Bigl\{ 1 - (c + 1) (1 - t')^3 + c (1 - t')^2 + 1 \Bigr\} \\ &= \frac{1}{2} \Bigl[ 2 - (c + 1) \{1 - (2 t - 1)\}^3 + c \{1 - (2 t - 1)\}^2 \Bigr] \\ &= \frac{1}{2} \Bigl\{ 2 - (c + 1) (2 - 2 t)^3 + c (2 - 2 t)^2 \Bigr\} \end{aligned}$

となります。
　この式はさらに

$\begin{aligned} \frac{1}{2} (f_{out}(2 t - 1) + 1) &= \frac{1}{2} \Bigl\{ 2 - 2^3 (c + 1) (1 - t)^3 + 2^2 c (1 - t)^2 \Bigr\} \\ &= 1 - 4 (c + 1) (1 - t)^3 + 2 c (1 - t)^2 \end{aligned}$

と変形できます。

　よって、2つの式をまとめると

$\begin{aligned} f_{inout}(t) = \begin{cases} 4 (c + 1) t^3 - 2 c t^2 &\quad (0 \leq t < 0.5) \\ 1 - 4 (c + 1) (1 - t)^3 + 2 c (1 - t)^2 &\quad (0.5 \leq t \leq 1) \end{cases} \end{aligned}$

で計算できます。

　時間(x軸)の値とイージング関数(y軸)の値をデータフレームに格納します。

# Back-inout
back_inout_df <- tibble::tibble(
  t = t_vec,
  y = dplyr::if_else(
    condition = t < 0.5,
    true = 4 * (1.70158 + 1) * t^3 - 2 * 1.70158 * t^2,
    false = 1 - 4 * (1.70158 + 1) * (1 - t)^3 + 2 * 1.70158 * (1 - t)^2
  ),
  easing_fnc = "back-in-out"
)
head(back_inout_df)

## # A tibble: 6 x 3
##       t         y easing_fnc
##   <dbl>     <dbl> <chr>
## 1  0     0        back-in-out
## 2  0.01 -0.000330 back-in-out
## 3  0.02 -0.00127  back-in-out
## 4  0.03 -0.00277  back-in-out
## 5  0.04 -0.00475  back-in-out
## 6  0.05 -0.00716  back-in-out

　Back-in-out関数のアニメーションを作成します。

f:id:anemptyarchive:20220411163723g:plain — Back-in-out関数のグラフ

　Back-in-out関数によるイージング処理は、始めと終わりはマイナス方向に変化し、中ごろで大きく変化するのが分かります。

イージング処理の比較

　最後に、Linear関数と3つのBack関数を比較します。

　これまでに確認したグラフを重ねて描画するため、データフレームを結合します。

# Linear
linear_df <- tibble::tibble(
  t = t_vec,
  y = t,
  easing_fnc = "linear"
)

# 比較対象を結合
easing_df <- rbind(
  linear_df,
  back_in_df,
  back_out_df,
  back_inout_df
) %>%
  dplyr::mutate(
    easing_fnc = factor(easing_fnc, level = c("linear", "back-in", "back-out", "back-in-out"))
  ) # 因子型に変換

# イージング曲線用のデータフレームを作成
line_df <- easing_df %>%
  dplyr::rename(x = t) # フレーム用の列をx軸用の列に変更

# 確認
head(easing_df)

## # A tibble: 6 x 3
##       t     y easing_fnc
##   <dbl> <dbl> <fct>
## 1  0     0    linear
## 2  0.01  0.01 linear
## 3  0.02  0.02 linear
## 4  0.03  0.03 linear
## 5  0.04  0.04 linear
## 6  0.05  0.05 linear

　比較する関数のデータフレームを結合します。
　グラフを色分けするために、関数名の列を因子型に変換しておきます。factor()のレベル引数levelに関数名の順番を指定すると、凡例の並びや色付けを指定できます。

　イージング関数のアニメーションを作成します。

# イージング関数を作図
anim <- ggplot(easing_df, aes(x = t, y = y, color = easing_fnc)) +
  geom_vline(mapping = aes(xintercept = t),
             color = "pink", size = 1, linetype = "dashed") + # 経過時間の線
  geom_hline(mapping = aes(yintercept = y, color = easing_fnc), linetype = "dashed") +
  geom_line(data = line_df, mapping = aes(x = x, y = y, color = easing_fnc), size = 1) + # イージング曲線
  geom_point(mapping = aes(x = 1), size = 5) +
  geom_point(mapping = aes(y = 0), color = "pink", size = 5) +
  geom_point(size = 5) + # イージング曲線上の点
  gganimate::transition_reveal(along = t) + # フレーム
  scale_color_manual(values = c("red", "limegreen", "orange", "mediumblue")) + # 点と線の色:(不必要)
  coord_fixed(ratio = 1) + # アスペクト比
  labs(title = "Back Easing Functions",
       subtitle = "t = {round(frame_along, 2)}",
       color = "easing function",
       x = "time", y = expression(f(t))) # ラベル

# gif画像を作成
gganimate::animate(plot = anim, nframes = 101, fps = 50)

f:id:anemptyarchive:20220411163755g:plain — Back関数のグラフ

　InのグラフとOutのグラフが点 $(0.5, 0.5)$ で点対称になっているのが分かります。また、InOutのグラフがInとOutを繋げたグラフになっており、点 $(0.5, 0.5)$ でLinear関数と等しくなるのが分かります。

　続いて、垂直に移動する点で表現していたイージング処理された変化を、棒グラフで表現します。

# イージング関数の数を取得
fnc_size <- length(unique(easing_df[["easing_fnc"]]))

# イージングバー用のデータフレームを作成
bar_df <- easing_df %>%
  dplyr::mutate(x = (rep(1:fnc_size, each = length(t_vec)) * 2 - 1) / (fnc_size * 2)) # x軸の値を等間隔に設定
head(bar_df)

## # A tibble: 6 x 4
##       t     y easing_fnc     x
##   <dbl> <dbl> <fct>      <dbl>
## 1  0     0    linear     0.125
## 2  0.01  0.01 linear     0.125
## 3  0.02  0.02 linear     0.125
## 4  0.03  0.03 linear     0.125
## 5  0.04  0.04 linear     0.125
## 6  0.05  0.05 linear     0.125

　バーを0から1の範囲で等間隔に配置するために、x軸の値を等間隔に設定します。

　棒グラフのアニメーションを作成します。

# イージング処理を作図
anim <- ggplot() +
  geom_tile(data = bar_df, mapping = aes(x = x, y = y/2, height = y, fill = easing_fnc),
           alpha = 0.7, width = 0.9/fnc_size) + # イージングバー
  geom_hline(data = easing_df, mapping = aes(yintercept = y, color = easing_fnc),
             linetype = "dashed") + # 変化量の線
  geom_line(data = line_df, mapping = aes(x = x, y = y, color = easing_fnc)) + # イージング曲線
  geom_point(data = easing_df, mapping = aes(x = t, y = y, color = easing_fnc),
             alpha = 0.5, size = 5) + # イージング曲線上の点
  gganimate::transition_reveal(along = t) + # フレーム
  scale_color_manual(values = c("red", "limegreen", "orange", "mediumblue")) + # 点と線の色:(不必要)
  scale_fill_manual(values = c("red", "limegreen", "orange", "mediumblue")) + # バーの色:(不必要)
  coord_fixed(ratio = 1) + # アスペクト比
  labs(title = "Back Easing Functions",
       subtitle = "t = {round(frame_along, 2)}",
       fill = "easing function", color = "easing function",
       x = "time", y = expression(f(x))) # ラベル

# gif画像を作成
gganimate::animate(plot = anim, nframes = 101, fps = 50)

　イージング曲線上の点と対応するバーの高さが一致しているのが分かります。

　点の軌跡でイージング処理を可視化します。

　作図用にデータフレームを加工します。(それとは別に、時間の値を粗く(by = 0.1に)してデータを作り直しました。)

f:id:anemptyarchive:20220411163825g:plain — Back関数によるイージング処理

# イージング関数の数を取得
fnc_size <- length(unique(easing_df[["easing_fnc"]]))

# 移動点用のデータフレームを作成
point_df <- easing_df %>%
  dplyr::mutate(
    x = rep(1:fnc_size, each = length(t_vec)),
    frame = t
  ) %>% # プロット位置とフレーム列を追加
  dplyr::select(t, x, y, easing_fnc, frame) # 列を並べ替え

# 最初のフレームで描画するデータを確認
point_df %>%
  dplyr::filter(frame == 0)

## # A tibble: 4 x 5
##       t     x        y easing_fnc  frame
##   <dbl> <int>    <dbl> <fct>       <dbl>
## 1     0     1 0        linear          0
## 2     0     2 0        back-in         0
## 3     0     3 2.22e-16 back-out        0
## 4     0     4 0        back-in-out     0

　点のプロット位置として、関数ごとにx軸の値を割り当てます。また、フレーム列として時間列の値を複製します。

　過去の点の位置を表示するために、データ(行)を複製したデータフレームを作成します。

# 点の軌跡用のデータフレームを作成
trace_point_df <- easing_df %>%
  tibble::add_column(
    x = rep(1:fnc_size, each = length(t_vec)),
    n = rep((length(t_vec)-1):0, times = fnc_size)
  ) %>% # 複製する数を追加
  tidyr::uncount(n) %>% # 過去フレーム用に複製
  dplyr::group_by(t, easing_fnc) %>% # 時間と関数でグループ化
  dplyr::mutate(
    idx = length(t_vec) + 1 - dplyr::row_number(),
    frame = t_vec[idx]
  ) %>% # フレーム列を追加
  dplyr::ungroup() %>% # グループ化を解除
  dplyr::arrange(frame, x) %>% # 昇順に並び替え
  dplyr::select(t, x, y, easing_fnc, frame) # 利用する列を選択

# 第3フレームまでに描画するデータ
trace_point_df %>%
  dplyr::filter(frame <= 0.2)

## # A tibble: 12 x 5
##        t     x         y easing_fnc  frame
##    <dbl> <int>     <dbl> <fct>       <dbl>
##  1   0       1  0        linear        0.1
##  2   0       2  0        back-in       0.1
##  3   0       3  2.22e-16 back-out      0.1
##  4   0       4  0        back-in-out   0.1
##  5   0       1  0        linear        0.2
##  6   0.1     1  1   e- 1 linear        0.2
##  7   0       2  0        back-in       0.2
##  8   0.1     2 -1.43e- 2 back-in       0.2
##  9   0       3  2.22e-16 back-out      0.2
## 10   0.1     3  4.09e- 1 back-out      0.2
## 11   0       4  0        back-in-out   0.2
## 12   0.1     4 -2.32e- 2 back-in-out   0.2

　この例だと、最初のフレーム(frame列が0)ではデータがなく、2番目のフレーム(frame列が0.1)では前の時間(t列が0)のデータ、3番目のフレーム(frame列が0.2)ではそれまでの時間(t列が0.2未満)のデータとなるようにします。

　横方向に点が移動するアニメーションを作成します。

# イージングされた点移動を作図
anim <- ggplot(point_df, aes(x = x, y = y, color = easing_fnc)) +
  geom_hline(mapping = aes(yintercept = t),
             color = "pink", size = 1, linetype = "dashed") + # 経過時間の線
  geom_point(size = 5, show.legend = FALSE) + # イージング移動点
  geom_point(data = trace_point_df, mapping = aes(x = x, y = y, color = easing_fnc),
             size = 5, alpha = 0.2, show.legend = FALSE) + # 点の軌跡
  gganimate::transition_manual(frame = frame) + # フレーム
  scale_x_reverse(breaks = unique(point_df[["x"]]), labels = unique(point_df[["easing_fnc"]]), minor_breaks = FALSE) + # x軸目盛の反転
  scale_color_manual(values = c("red", "limegreen", "orange", "mediumblue")) + # 点と線の色:(不必要)
  scale_fill_manual(values = c("red", "limegreen", "orange", "mediumblue")) + # 点と線の色:(不必要)
  coord_flip() + # 軸の入れ替え
  labs(title = "Back Easing Functions",
       subtitle = "t = {current_frame}",
       x = "Easing Function", y = expression(f(t))) # ラベル

# gif画像を作成
gganimate::animate(plot = anim, nframes = length(t_vec)+10, fps = 10, end_pause = 10)

f:id:anemptyarchive:20220411163900g:plain — Back関数によるイージング処理

　coord_flip()でx軸とy軸を入れ変えているので、横方向がy軸になります。

　変化が遅い地点(時間)ほど点の跡が多く残ります。点の跡の偏りがイージング曲線に対応します。

　以上で、バックイージング関数を確認しました。次は、弾性イージング関数を確認します。

おわりに

　イレギュラー編突入ですが、これはまだ式がシンプルですね。

【次の内容】

からっぽのしょこ

読んだら書く！書いたら読む！同じ事は二度調べ(たく)ない

Back関数によるイージング【gganimate】
