【この記事の内容】

1次元混合ガウス分布の定義式

 1次元混合ガウス分布(Gaussian Mixture Distribution)・一変量混合正規分布(Normal Mixture Distribution)の定義を確認します。

定義式

 混合ガウス分布は、複数のガウス分布を線形結合した分布です。ガウス分布については「1次元ガウス分布の定義式の確認 - からっぽのしょこ」を参照してください。

 1次元混合ガウス分布は、パラメータ$\boldsymbol{\pi}, \boldsymbol{\mu}, \boldsymbol{\sigma}$を用いて、次の式で定義されます。

$$ p(x) = \sum_{k=1}^K \pi_k \mathcal{N}(x | \mu_k, \sigma_k^2) $$

 ここで、$K$はクラスタ数、$\pi_k$はクラスタ$k$となる確率、$\mu_k$はクラスタ$k$の平均パラメータ、$\sigma_k$は標準偏差パラメータ、$\sigma_k^2$は分散パラメータです。
 各クラスとなる確率をまとめたベクトル$\boldsymbol{\pi} = (\pi_1, \pi_2, \cdots, \pi_K)$を混合比率(混合パラメータ)と言います。各成分は0から1の値で、全ての成分の和が1になる必要があります。この条件を数式で表すと、$0 \leq \pi_k \leq 1$または$\pi_k \in (0, 1)$、$\sum_{k=1}^K \pi_k = 1$です。
 全てのクラスタの平均パラメータをまとめて$\boldsymbol{\mu} = \{\mu_1, \mu_2, \cdots, \mu_K\}$、標準偏差パラメータをまとめて$\boldsymbol{\sigma} = \{\sigma_1, \sigma_2, \cdots, \sigma_K\}$で表します。$\mu_k$は実数、$\sigma_k, \sigma_k^2$は正の実数を満たす必要があります。
 $x$は実数をとります。

 混合ガウス分布は、混合比率$\boldsymbol{\pi}$を用いて$K$個のガウス分布の加重平均で定義されています。

 1次元混合ガウス分布の確率変数$x$は、割り当てられたクラスタを潜在変数$\mathbf{s}$で表すことで、次の式でも定義できます。

$$ \begin{aligned} \mathbf{s} &\sim \mathrm{Cat}(\mathbf{s} | \boldsymbol{\pi}) \\ x &\sim \prod_{k=1}^K \mathcal{N}(x | \mu_k, \sigma_k^2)^{s_k} \end{aligned} $$

 1 of K表現(one-hotベクトル)の潜在変数$\mathbf{s} = (s_1, s_2, \cdots, s_K)$を導入します。割り当てられたクラスタに対応する成分が1で、それ以外の成分が0である$K$次元ベクトル$\mathbf{s}$によってクラスタを表します。各成分が0か1の値をとり、(値が1なのは1つだけなので)全ての成分の和が1になる条件を数式で表すと、$s_k \in \{0, 1\}$、$\sum_{k=1}^K s_k = 1$です。
 $\mathbf{s}$は、パラメータ$\boldsymbol{\pi}$を持つカテゴリ分布の確率変数として定義できます。確率$\pi_k$で$s_k = 1$(クラスタが$k$)になります。カテゴリ分布については「カテゴリ分布の定義式 - からっぽのしょこ」を参照してください。

 0乗は1なので($a^0 = 1$なので)、$s_k\ (k = 1, \dots, K)$を指数として用いて総乗$\prod_k$の形にすることで、割り当てられたクラスタの分布のみを取り出すことができます。
 クラスタが$k$のとき($s_k = 1$のとき)

$$ \begin{aligned} \prod_{k=1}^K \mathcal{N}(x | \mu_k, \sigma_k^2)^{s_k} &= \mathcal{N}(x | \mu_1, \sigma_1^2)^{s_1} \mathcal{N}(x | \mu_2, \sigma_2^2)^{s_2} \cdots \mathcal{N}(x | \mu_k, \sigma_k^2)^{s_k} \cdots \mathcal{N}(x | \mu_K, \sigma_K^2)^{s_K} \\ &= \mathcal{N}(x | \mu_1, \sigma_1^2)^0 \mathcal{N}(x | \mu_2, \sigma_2^2)^0 \cdots \mathcal{N}(x | \mu_k, \sigma_k^2)^1 \cdots \mathcal{N}(x | \mu_K, \sigma_K^2)^1 \\ &= 1 * 1 * \cdots * \mathcal{N}(x | \mu_k, \sigma_k^2) * \cdots * 1 \\ &= \mathcal{N}(x | \mu_k, \sigma_k^2) \qquad (s_k = 1) \end{aligned} $$

となります。
 つまり、クラスタが$k$のとき($s_k = 1$のとき)、$x$はクラスタ$k$の分布に従います。

$$ x \sim \mathcal{N}(x | \mu_k, \sigma_k^2) \qquad (s_k = 1) $$

 混合分布は複数の分布を用いて定義されていますが、確率変数は1つのクラスタに従うように設計されています。

 ここまでは、混合ガウス分布の定義を数式から確認しました。次は、グラフから確認します。

グラフの確認

 「K個のガウス分布」と「クラスタ数がKの混合ガウス分布」の関係をグラフで確認します。混合ガウス分布のグラフ作成については「分布の作図」を参照してください。

 利用するパッケージを読み込みます。

# 利用パッケージ
library(tidyverse)

 この記事では、基本的にパッケージ名::関数名()の記法を使うので、パッケージを読み込む必要はありません。ただし、作図コードがごちゃごちゃしないようにパッケージ名を省略しているため、ggplot2は読み込む必要があります。
 magrittrパッケージのパイプ演算子%>%ではなく、ベースパイプ(ネイティブパイプ)演算子|>を使っています。%>%に置き換えても処理できます。

 混合ガウス分布のパラメータ$\boldsymbol{\pi}, \boldsymbol{\mu}, \boldsymbol{\sigma}$を指定します。

# クラスタ数を指定
K <- 3

# 混合比率を指定
pi_k <- c(0.45, 0.25, 0.3)

# K個の平均パラメータを指定
mu_k <- c(-4, 0, 2.6)

# K個の標準偏差パラメータを指定
sigma_k <- c(1, 1.2, 0.8)

 クラスタ数Kと各パラメータの値を指定します。

・K個のガウス分布の計算コード(クリックで展開)

 設定したパラメータに応じて、混合ガウス分布の確率変数$x$がとり得る値を作成します。

# 確率変数の値を作成
x_vals <- seq(
  from = min(mu_k - sigma_k*3),
  to = max(mu_k + sigma_k*3),
  length.out = 401
)
head(x_vals)
## [1] -7.00 -6.97 -6.94 -6.91 -6.88 -6.85

 $x$の値(x軸の値)をx_valsとします。この例では、クラスタごとに平均を中心に標準偏差の3倍を範囲としたときの最小値から最大値を範囲とします。

 クラスタごとに、$x$の点ごとの確率密度を計算して、混合比率を掛けます。

# クラスタごとにガウス分布を計算
dens_cluster_df <- tidyr::expand_grid(
  k = 1:K, # クラスタ番号
  x = x_vals # x軸の値
) |> # クラスタごとに確率変数の値を複製
  dplyr::group_by(k) |> # クラスタごとの計算用にグループ化
  dplyr::mutate(
    dens_k = dnorm(x = x_vals, mean = mu_k[unique(k)], sd = sigma_k[unique(k)]), # クラスタごとの確率密度
    dens_k_weighted = pi_k[unique(k)] * dens_k, # 重み付け確率密度
    k = factor(k, levels = 1:K), # 色分け用に因子化
    param_label_cluster = paste0(
      "list(",
      "k==", unique(k),
      ", mu==", mu_k[unique(k)],
      ", sigma==", sigma_k[unique(k)],
      ")"
    ), # パラメータラベル
    param_label_weighted = paste0(
      "list(",
      "k==", unique(k),
      ", pi==", pi_k[unique(k)],
      ", mu==", mu_k[unique(k)],
      ", sigma==", sigma_k[unique(k)],
      ")"
    ) # パラメータラベル
  ) |>
  dplyr::ungroup() # グループ化を解除
dens_cluster_df
## # A tibble: 1,203 × 6
##    k         x  dens_k dens_k_weighted param_label_cluster      param_label_wei…
##    <fct> <dbl>   <dbl>           <dbl> <chr>                    <chr>
##  1 1     -7    0.00443         0.00199 list(k==1, mu==-4, sigm… list(k==1, pi==…
##  2 1     -6.97 0.00485         0.00218 list(k==1, mu==-4, sigm… list(k==1, pi==…
##  3 1     -6.94 0.00530         0.00238 list(k==1, mu==-4, sigm… list(k==1, pi==…
##  4 1     -6.91 0.00578         0.00260 list(k==1, mu==-4, sigm… list(k==1, pi==…
##  5 1     -6.88 0.00631         0.00284 list(k==1, mu==-4, sigm… list(k==1, pi==…
##  6 1     -6.85 0.00687         0.00309 list(k==1, mu==-4, sigm… list(k==1, pi==…
##  7 1     -6.82 0.00748         0.00337 list(k==1, mu==-4, sigm… list(k==1, pi==…
##  8 1     -6.79 0.00814         0.00366 list(k==1, mu==-4, sigm… list(k==1, pi==…
##  9 1     -6.76 0.00885         0.00398 list(k==1, mu==-4, sigm… list(k==1, pi==…
## 10 1     -6.73 0.00961         0.00432 list(k==1, mu==-4, sigm… list(k==1, pi==…
## # … with 1,193 more rows

 クラスタごとに、確率密度と混合比率によって重み付けした確率密度を計算します。ガウス分布の確率密度は、dnorm()で計算できます。
 また、パラメータを表示するためのラベル(expression()の記法の文字列)を作成しておきます。

・K個のガウス分布の作図コード(クリックで展開)

 パラメータの値を数式で表示するための文字列ベクトルを作成します。

# パラメータラベルを作成
param_label_cluster <- dens_cluster_df[["param_label_cluster"]] |> # ラベル列を抽出
  unique() # 重複を削除
param_label_cluster
## [1] "list(k==1, mu==-4, sigma==1)"    "list(k==2, mu==0, sigma==1.2)"
## [3] "list(k==3, mu==2.6, sigma==0.8)"

 データフレームからラベル列を取り出して、unique()で重複を削除します。

 $K$個のガウス分布のグラフを作成します。

# 混合ガウス分布を作図
ggplot() +
  geom_line(data = dens_cluster_df,
            mapping = aes(x = x, y = dens_k, color = k, linetype = "cluster"),
            size = 1) + # クラスタごとの確率密度
  scale_color_hue(breaks = 1:K, labels = parse(text = param_label_cluster), name = "cluster") + # 色の凡例ラベル
  scale_linetype_manual(breaks = "cluster", values = "solid", labels = "cluster k distribution", name = "density") + # 線の種類
  theme(legend.text.align = 0) + # 図の体裁
  guides(linetype = guide_legend(override.aes = list(size = 0.5))) + # 凡例の体裁
  labs(title = "Gaussian Distribution",
       subtitle = parse(text = paste0("K==", K)),
       x = "x", y = "density")

クラスタごとのガウス分布のグラフ

 クラスタごとに色分けして描画します。
 クラスタごとに1つの山になります。それぞれの面積が1(それぞれ積分すると1)になります。

・K個の重み付けガウス分布の作図コード(クリックで展開)

 同様に、パラメータラベルを取り出します。

# パラメータラベルを作成
param_label_weighted <- dens_cluster_df[["param_label_weighted"]] |> # ラベル列を抽出
  unique() # 重複を削除
param_label_weighted
## [1] "list(k==1, pi==0.45, mu==-4, sigma==1)"
## [2] "list(k==2, pi==0.25, mu==0, sigma==1.2)"
## [3] "list(k==3, pi==0.3, mu==2.6, sigma==0.8)"


 $K$個の重み付けしたガウス分布のグラフを、元の分布と重ねて作成します。

# 混合ガウス分布を作図
ggplot() +
  geom_line(data = dens_cluster_df,
            mapping = aes(x = x, y = dens_k_weighted, color = k, linetype = "weighted"),
            size = 1) + # クラスタごとの割り引き確率密度
  geom_line(data = dens_cluster_df,
            mapping = aes(x = x, y = dens_k, color = k, linetype = "cluster"),
            size = 1) + # クラスタごとの確率密度
  scale_color_hue(breaks = 1:K, labels = parse(text = param_label_weighted), name = "cluster") + # 色の凡例ラベル
  scale_linetype_manual(breaks = c("cluster", "weighted"),
                        values = c("dotdash", "solid"),
                        labels = c("cluster k distribution", "weighted distribution"),
                        name = "density") + # 線の種類
  theme(legend.text.align = 0) + # 図の体裁
  guides(linetype = guide_legend(override.aes = list(size = 0.5))) + # 凡例の体裁
  labs(title = "Gaussian Mixture Distribution",
       subtitle = parse(text = paste0("K==", K)),
       x = "x", y = "density")

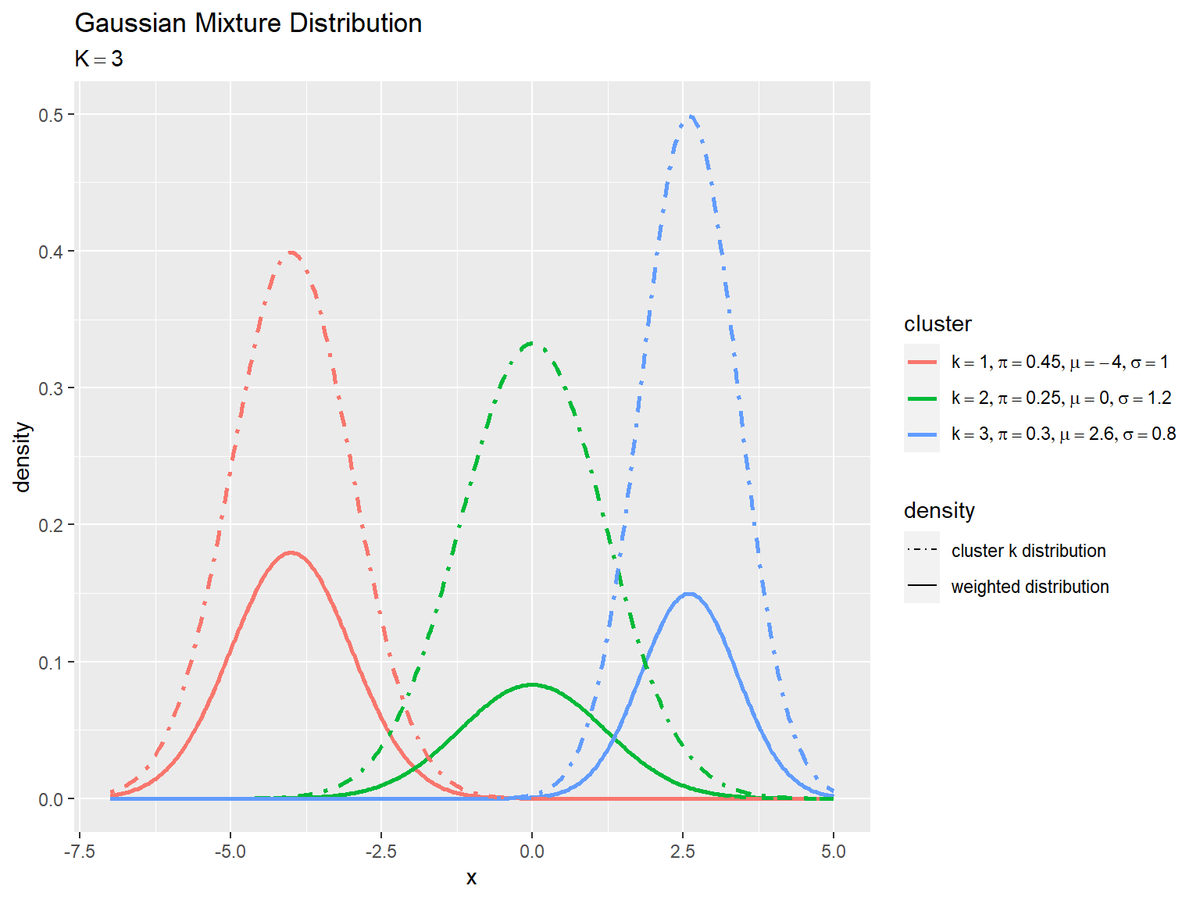

クラスタごとの重み付けしたガウス分布のグラフ

 クラスタごとに色分けして、元の分布を点入りの破線で示します。
 混合比率(各分布の重み)は0から1の値なので、それぞれ山が小さくなります。値を掛けただけなので、横軸方向には変化しません。
 混合比率を掛けたことで、各山の面積が混合比率に一致し、全ての山の面積の合計が1になります。

・混合ガウス分布の計算と作図コード(クリックで展開)

 混合ガウス分布の確率密度を計算します。

# 混合ガウス分布を計算
dens_mixture_df <- dens_cluster_df |>
  dplyr::group_by(x) |> # 点ごとの計算用にグループ化
  dplyr::summarise(density = sum(dens_k_weighted), .groups = "drop") # K個の分布の加重平均を計算
dens_mixture_df
## # A tibble: 401 × 2
##        x density
##    <dbl>   <dbl>
##  1 -7    0.00199
##  2 -6.97 0.00218
##  3 -6.94 0.00238
##  4 -6.91 0.00260
##  5 -6.88 0.00284
##  6 -6.85 0.00309
##  7 -6.82 0.00337
##  8 -6.79 0.00366
##  9 -6.76 0.00398
## 10 -6.73 0.00432
## # … with 391 more rows

 x列でグループ化することでx_valsの値($x$の点)ごとに、重み付けした確率密度を合計します。

 混合ガウス分布のパラメータラベルを作成します。

# パラメータラベルを作成
param_label_mixture <- paste0(
  "list(",
  "K==", K,
  ", pi==(list(", paste0(pi_k, collapse = ", "), "))",
  ", mu==(list(", paste0(mu_k, collapse = ", "), "))",
  ", sigma==(list(", paste0(sigma_k, collapse = ", "), "))",
  ")"
)
param_label_mixture
## [1] "list(K==3, pi==(list(0.45, 0.25, 0.3)), mu==(list(-4, 0, 2.6)), sigma==(list(1, 1.2, 0.8)))"


 混合ガウス分布のグラフを、$K$個のガウス分布と重ねて作成します。

# 混合ガウス分布を作図
ggplot() +
  geom_line(data = dens_mixture_df,
            mapping = aes(x = x, y = density, linetype = "mixture"),
            color = "hotpink", size = 1) + # 混合分布の確率密度
  geom_line(data = dens_cluster_df,
            mapping = aes(x = x, y = dens_k_weighted, color = k, linetype = "weighted"),
            size = 1) + # クラスタごとの割り引き確率密度
  geom_line(data = dens_cluster_df,
            mapping = aes(x = x, y = dens_k, color = k, linetype = "cluster"),
            size = 1) + # クラスタごとの確率密度
  scale_color_hue(breaks = 1:K, labels = parse(text = param_label_weighted), name = "cluster") + # 色の凡例ラベル
  scale_linetype_manual(breaks = c("cluster", "weighted", "mixture"),
                        values = c("dotdash", "dashed", "solid"),
                        labels = c("cluster k distribution", "weighted distribution", "mixture distribution"),
                        name = "density") + # 線の種類
  theme(legend.text.align = 0) + # 図の体裁
  guides(linetype = guide_legend(override.aes = list(size = 0.5))) + # 凡例の体裁
  labs(title = "Gaussian Mixture Distribution",
       subtitle = parse(text = param_label_mixture),
       x = "x", y = "density")

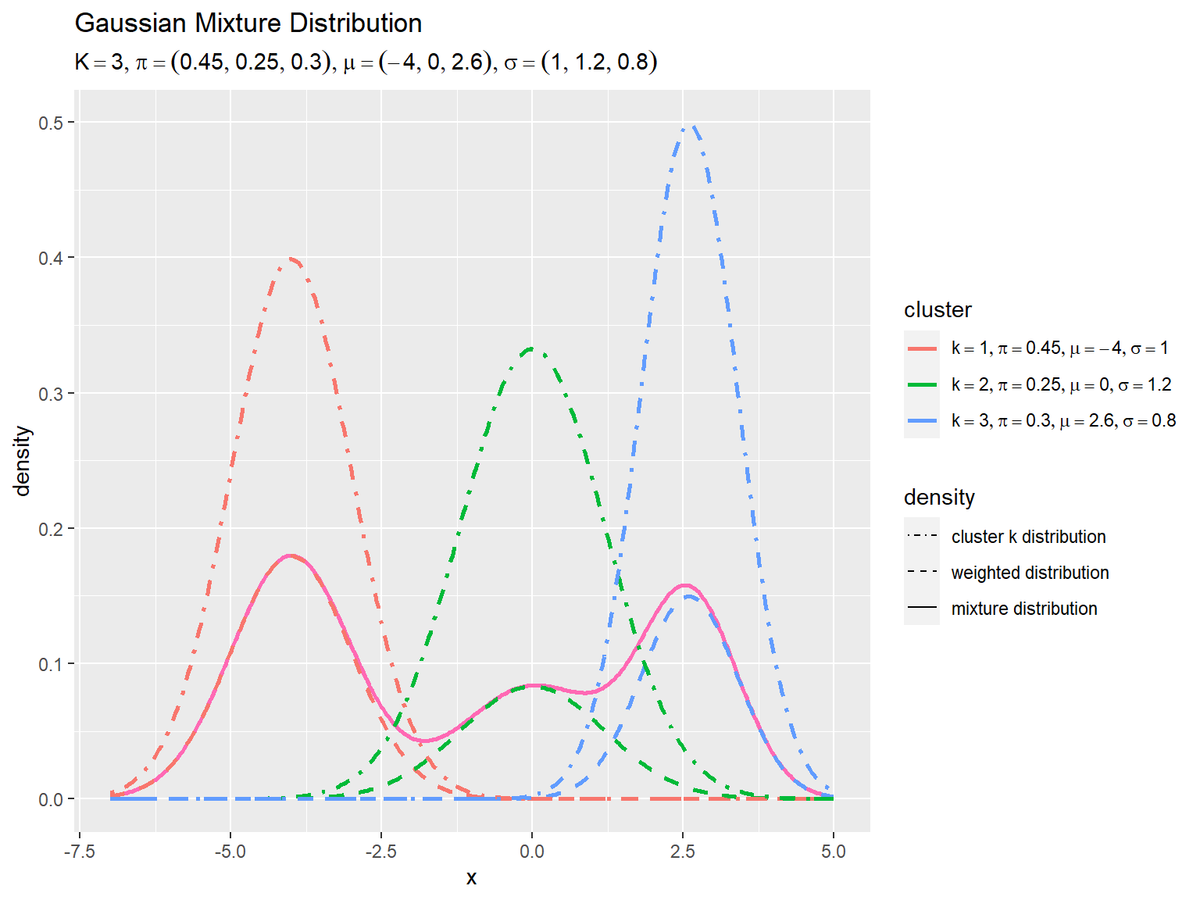

クラスタごとのガウス分布と混合ガウス分布の関係

 元の分布を点入りの破線、重み付けした分布を破線で示します。
 $K$個の重み付けした分布に関して、x軸の値ごとに積み上げた形になります。

・混合ガウス分布の作図コード(クリックで展開)

 最後に、混合ガウス分布だけのグラフを確認します。

# 混合ガウス分布を作図
ggplot() +
  geom_line(data = dens_mixture_df,
            mapping = aes(x = x, y = density, linetype = "mixture"),
            color = "hotpink", size = 1) + # 混合分布の確率密度
  scale_linetype_manual(breaks = "mixture", values = "solid", labels = "mixture distribution", name = "density") + # 線の種類
  guides(linetype = guide_legend(override.aes = list(size = 0.5))) + # 凡例の体裁
  labs(title = "Gaussian Mixture Distribution",
       subtitle = parse(text = param_label_mixture),
       x = "x", y = "density")

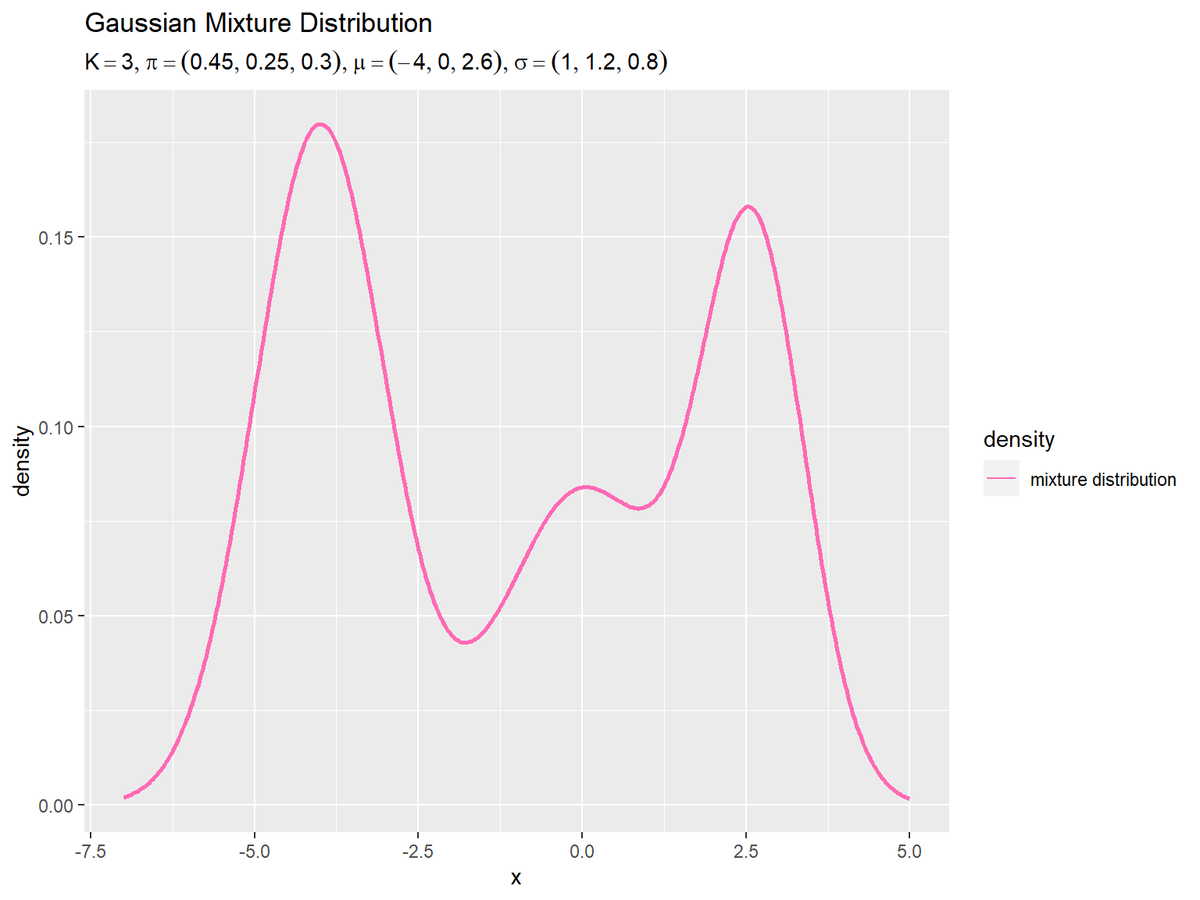

混合ガウス分布のグラフ

 $K$個の山を持つ分布なのが分かります。ただし、クラスタ間において平均が近い場合は、$K$個以下の山になることもあります。

 この記事では、1次元混合ガウス分布の定義を確認しました。
