　機械学習でも登場する情報理論におけるエントロピーを1つずつ確認していくシリーズです。

　この記事では、相互情報量を扱います。

【前の内容】

【今回の内容】

はじめに
相互情報量の定義
- 定義
- 可視化
  - 結合確率と条件付き確率のヒートマップ
  - 自己情報量のヒートマップ
参考文献
おわりに

相互情報量の定義

　相互情報量(mutual information)の定義を数式とグラフで確認します。また、各種エントロピーの関係を確認します。エントロピーについては「平均情報量(エントロピー)の定義 - からっぽのしょこ」、結合エントロピーについては「結合エントロピーの定義 - からっぽのしょこ」、条件付きエントロピーについては「条件付きエントロピーの定義 - からっぽのしょこ」を参照してください。

定義

　まずは、相互情報量の定義を数式で確認します。

相互情報量の定義式

　事象間に依存関係がない(独立の)とき、結合確率は「各事象の確率」の積

$\displaystyle p(x_i, y_j) = p(x_i) p(y_j)$

で、依存関係があるとき、結合確率は「条件の確率」と「条件付き確率」の積

$\displaystyle p(x_i, y_j) = p(x_i) p(y_j | x_i)$

で定義されるのでした。

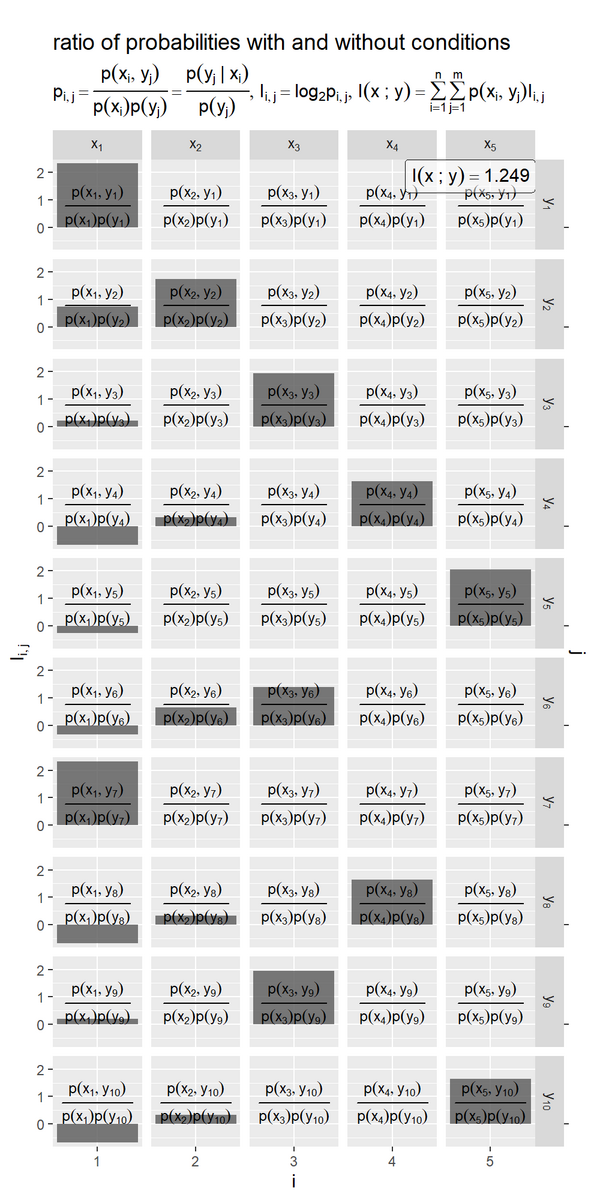

　相互情報量 $I(\mathbf{x} ; \mathbf{y})$ は、「各事象の確率の積」と「結合確率」の商(比)の自己情報量(負の対数)の期待値で定義されます。

$\displaystyle \begin{align} I(\mathbf{x} ; \mathbf{y}) &= \mathbb{E}_{p(\mathbf{x}, \mathbf{y})} \left[ - \log_2 \frac{p(x_i) p(y_j)}{p(x_i, y_j)} \right] \\ &= - \sum_{i=1}^n \sum_{j=1}^m p(x_i, y_j) \log_2 \frac{p(x_i) p(y_j)}{p(x_i, y_j)} \\ &= \sum_{i=1}^n \sum_{j=1}^m p(x_i, y_j) \log_2 \frac{p(x_i, y_j)}{p(x_i) p(y_j)} \tag{1} \end{align}$

　対数の性質より $\log_a \frac{x}{y} = - \log_a \frac{y}{x}$ です。

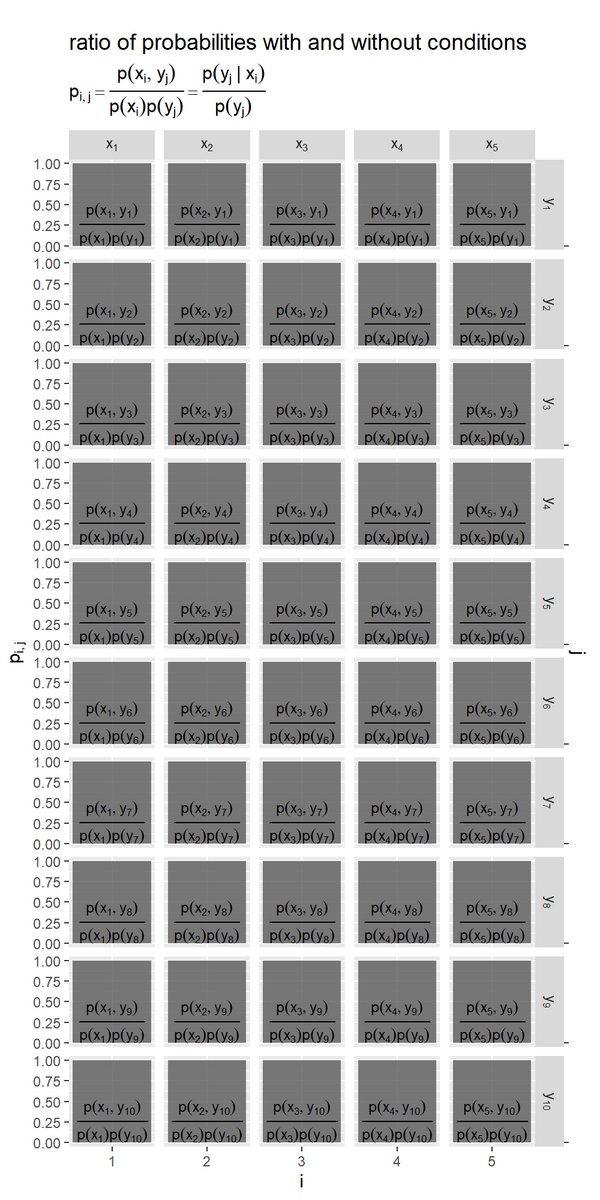

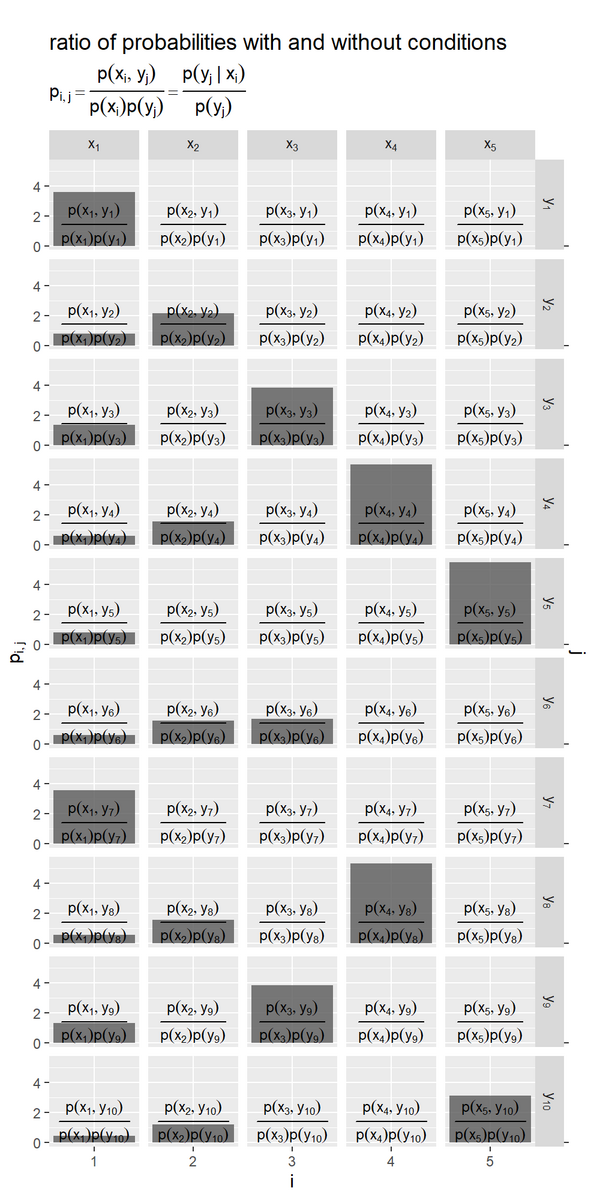

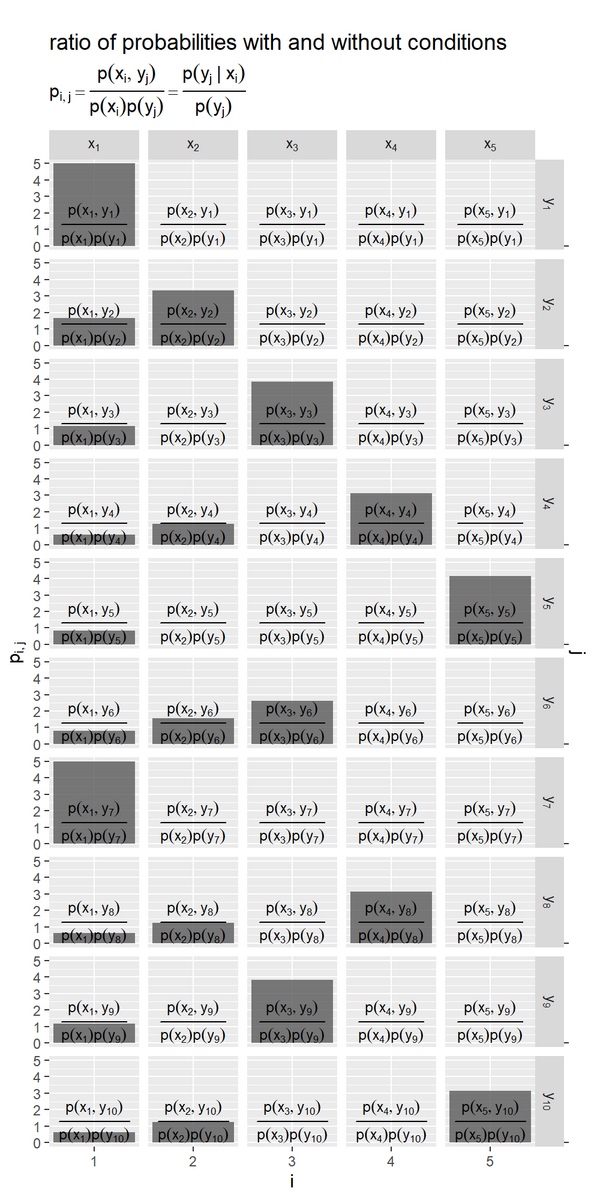

　事象間に依存関係がないとき確率の積と結合確率との比が $\frac{p(x_i, y_j)}{p(x_i) p(y_j)} = 1$ であり、 $\log_a 1 = 0$ なので、最小値の $I_{\min}(\mathbf{x} ; \mathbf{y}) = 0$ になります。相互情報量は非負の値 $I(\mathbf{x} ; \mathbf{y}) \geq 0$ をとります(証明はいつか)。

他のエントロピーとの関係

　続いて、式(1)を整理して、平均情報量(エントロピー)・結合エントロピ・条件付きエントロピーまたはKL情報量との関係を導出します。

エントロピー

　 $x_i$ を条件として結合確率を分割 $p(x_i, y_j) = p(x_i) p(y_j | x_i)$ または $p(y_j | x_i) = \frac{p(x_i, y_j)}{p(x_i)}$ で置き換えます。

$\displaystyle \begin{align} I(\mathbf{x} ; \mathbf{y}) &= \sum_{i=1}^n \sum_{j=1}^m p(x_i, y_j) \log_2 \frac{p(x_i, y_j)}{p(x_i) p(y_j)} \tag{1}\\ &= \sum_{i=1}^n \sum_{j=1}^m p(x_i, y_j) \log_2 \frac{p(x_i) p(y_j | x_i)}{p(x_i) p(y_j)} \\ &= \sum_{i=1}^n \sum_{j=1}^m p(x_i, y_j) \log_2 \frac{p(y_j | x_i)}{p(y_j)} \tag{2}\\ &= \sum_{i=1}^n \sum_{j=1}^m p(x_i, y_j) \Bigl( \log_2 p(y_j | x_i) - \log_2 p(y_j) \Bigr) \\ &= \sum_{i=1}^n \sum_{j=1}^m \Bigl\{ p(x_i, y_j) \log_2 p(y_j | x_i) - p(x_i, y_j) \log_2 p(y_j) \Bigr\} \end{align}$

　対数の性質より $\log_a \frac{x}{y} = \log_a x - \log_a y$ です。
　さらに、総和についての括弧を展開します。

$\displaystyle \begin{aligned} I(\mathbf{x} ; \mathbf{y}) &= \sum_{i=1}^n \sum_{j=1}^m p(x_i, y_j) \log_2 p(y_j | x_i) - \sum_{i=1}^n \sum_{j=1}^m p(x_i, y_j) \log_2 p(y_j) \\ &= \sum_{i=1}^n \sum_{j=1}^m p(x_i, y_j) \log_2 p(y_j | x_i) - \sum_{j=1}^m \Biggl\{ \underbrace{ \sum_{i=1}^n p(x_i, y_j) }_{p(y_j)} \Biggr\} \log_2 p(y_j) \\ &= \sum_{i=1}^n \sum_{j=1}^m p(x_i, y_j) \log_2 p(y_j | x_i) - \sum_{j=1}^m p(y_j) \log_2 p(y_j) \end{aligned}$

　結合確率を周辺化(ある変数に関する足し合わせ) $\sum_{i=1}^n p(x_i, y_j) = p(y_j)$ しています。 $y_j$ は $i$ と無関係なので影響しません。
　前の因子は符号を反転させる(-1を掛ける)と条件付きエントロピー、後の因子はエントロピーの定義式なので、次の関係が得られます。

$\displaystyle \begin{align} I(\mathbf{x} ; \mathbf{y}) &= - H(\mathbf{y} | \mathbf{x}) + H(\mathbf{y}) \\ &= H(\mathbf{y}) - H(\mathbf{y} | \mathbf{x}) \tag{3} \end{align}$

　「条件付きエントロピー」は、「エントロピー」と「条件付きエントロピー」の差です。
　また、条件付きエントロピーは、「結合エントロピー」と条件の「エントロピー」の差 $H(\mathbf{y} | \mathbf{x}) = H(\mathbf{x}, \mathbf{y}) - H(\mathbf{x})$ で置き換えられます。

$\displaystyle \begin{aligned} I(\mathbf{x} ; \mathbf{y}) &= H(\mathbf{y}) - \Bigl( H(\mathbf{x}, \mathbf{y}) - H(\mathbf{x}) \Bigr) \\ &= H(\mathbf{x}) + H(\mathbf{y}) - H(\mathbf{x}, \mathbf{y}) \end{aligned}$

　「条件付きエントロピー」は、各事象の「エントロピー」の和と「結合エントロピー」との差でも表わせます。

　条件を入れ替えた場合も同様に求められます。

$\displaystyle \begin{aligned} I(\mathbf{y} ; \mathbf{x}) &= H(\mathbf{x}) - H(\mathbf{x} | \mathbf{y}) \\ &= H(\mathbf{x}) + H(\mathbf{y}) - H(\mathbf{x}, \mathbf{y}) \end{aligned}$

　条件に関わらず式が一致したことから、相互情報量は対称性を持ちます。

$\displaystyle I(\mathbf{x} ; \mathbf{y}) = I(\mathbf{y} ; \mathbf{x})$

　各種エントロピーは非負の値なので、式(3)の関係

$\displaystyle I(\mathbf{x} ; \mathbf{y}) = H(\mathbf{y}) - H(\mathbf{y} | \mathbf{x}) \tag{3}$

より、相互情報量はエントロピー以下の値なのが分かります。

$\displaystyle I(\mathbf{x} ; \mathbf{y}) \leq H(\mathbf{y})$

　また、式(3)を条件付きエントロピーについて整理すると

$\displaystyle H(\mathbf{y} | \mathbf{x}) = H(\mathbf{y}) - I(\mathbf{x} ; \mathbf{y})$

となるので、条件付きエントロピーはエントロピー以下の値なのが分かります。

$\displaystyle H(\mathbf{y} | \mathbf{x}) \leq H(\mathbf{y})$

KL情報量

　式(1)は、KL情報量の定義式です。

$\displaystyle I(\mathbf{x} ; \mathbf{y}) = \sum_{i=1}^n \sum_{j=1}^m p(x_i, y_j) \log_2 \frac{p(x_i, y_j)}{p(x_i) p(y_j)} = D_{\mathrm{KL}} \Bigl( p(x_i, y_j) \Bigm\| p(x_i) p(y_j) \Bigr) \tag{1}$

　相互情報量は、「結合分布 $p(\mathbf{x}, \mathbf{y})$ 」と各事象系の「分布の積 $p(\mathbf{x}) p(\mathbf{y})$ 」のKL情報量です。

　また、式(2)の結合確率を分割します。

$\displaystyle \begin{align} I(\mathbf{x} ; \mathbf{y}) &= \sum_{i=1}^n \sum_{j=1}^m p(x_i, y_j) \log_2 \frac{p(y_j | x_i)}{p(y_j)} \tag{2}\\ &= \sum_{i=1}^n \sum_{j=1}^m p(x_i) p(y_j | x_i) \log_2 \frac{p(y_j | x_i)}{p(y_j)} \\ &= \sum_{i=1}^n \left\{ p(x_i) \sum_{j=1}^m p(y_j | x_i) \log_2 \frac{p(y_j | x_i)}{p(y_j)} \right\} \end{align}$

　 $p(x_i)$ は $j$ の影響を受けないので $\sum_j$ の外に出せます。
　 $\sum_j$ の因子について、「 $y_j$ の条件付き確率 $p(y_j | x_i)$ 」と「 $y_j$ の確率 $p(y_j)$ 」のKL情報量なので

$\displaystyle D_{\mathrm{KL}} \Bigl( p(y_j | x_i) \Bigm\| p(y_j) \Bigr) = \sum_{j=1}^m p(y_j | x_i) \log_2 \frac{p(y_j | x_i)}{p(y_j)}$

で置き換えると、KL情報量の期待値の式になります。

$\displaystyle \begin{aligned} I(\mathbf{x} ; \mathbf{y}) &= \sum_{i=1}^n \Bigl\{ p(x_i) D_{\mathrm{KL}} \Bigl( p(y_j | x_i) \Bigm\| p(y_j) \Bigr) \Bigr\} \\ &= \mathbb{E}_{p(\mathbf{x})} \Bigl[ D_{\mathrm{KL}} \Bigl( p(y_j | x_i) \Bigm\| p(y_j) \Bigr) \Bigr] \end{aligned}$

　相互情報量は、条件の分布 $p(\mathbf{x})$ による「条件付きの確率 $p(y_j | x_i)$ と条件なしの確率 $p(y_j)$ のKL情報量」の期待値です。

　 $x_i, y_j$ に依存関係がないとき $p(y_j) = p(y_j | x_i)$ なので、KL情報量は最小値の $D_{\mathrm{KL}}(p(y_j | x_i) \| p(y_j) = 0$ になり、相互情報量も最小値の $I(\mathbf{x} ; \mathbf{y}) = 0$ になります。

　以上で、各エントロピーとの関係が得られました。

エントロピーの性質

　これまでに導出したエントロピー(平均情報量)・条件付きエントロピー・結合エントロピー・相互情報量の関係をまとめます。

　各種エントロピーは、次の関係があります。

$\displaystyle \begin{aligned} H(\mathbf{x}) &= H(\mathbf{x} | \mathbf{y}) + I(\mathbf{x} ; \mathbf{y}) \\ H(\mathbf{y}) &= H(\mathbf{y} | \mathbf{x}) + I(\mathbf{x} ; \mathbf{y}) \\ H(\mathbf{x}, \mathbf{y}) &= H(\mathbf{x}) + H(\mathbf{y} | \mathbf{x}) \\ &= H(\mathbf{y}) + H(\mathbf{x} | \mathbf{y}) \\ &= H(\mathbf{x}) + H(\mathbf{y}) - I(\mathbf{x} ; \mathbf{y}) \\ H(\mathbf{x} | \mathbf{y}) &= H(\mathbf{x}, \mathbf{y}) - H(\mathbf{y}) \\ &= H(\mathbf{x}) - I(\mathbf{x} ; \mathbf{y}) \\ H(\mathbf{y} | \mathbf{x}) &= H(\mathbf{x}, \mathbf{y}) - H(\mathbf{x}) \\ &= H(\mathbf{y}) - I(\mathbf{x} ; \mathbf{y}) \\ I(\mathbf{x} ; \mathbf{y}) &= I(\mathbf{y} ; \mathbf{x}) \\ &= H(\mathbf{x}) + H(\mathbf{y}) - H(\mathbf{x}, \mathbf{y}) \\ &= H(\mathbf{x}) - H(\mathbf{x} | \mathbf{y}) \\ &= H(\mathbf{y}) - H(\mathbf{y} | \mathbf{x}) \end{aligned}$

　事象間に依存関係がないとき $H(\mathbf{y} | \mathbf{x}) = H(\mathbf{y})$ です。

　また、次の大小関係があります。

$\displaystyle \begin{aligned} &0 \leq H(\mathbf{x} | \mathbf{y}) \leq H(\mathbf{x}) \leq H(\mathbf{x}, \mathbf{y}) \\ &0 \leq I(\mathbf{x} ; \mathbf{y}) \leq H(\mathbf{x}) \end{aligned}$

可視化

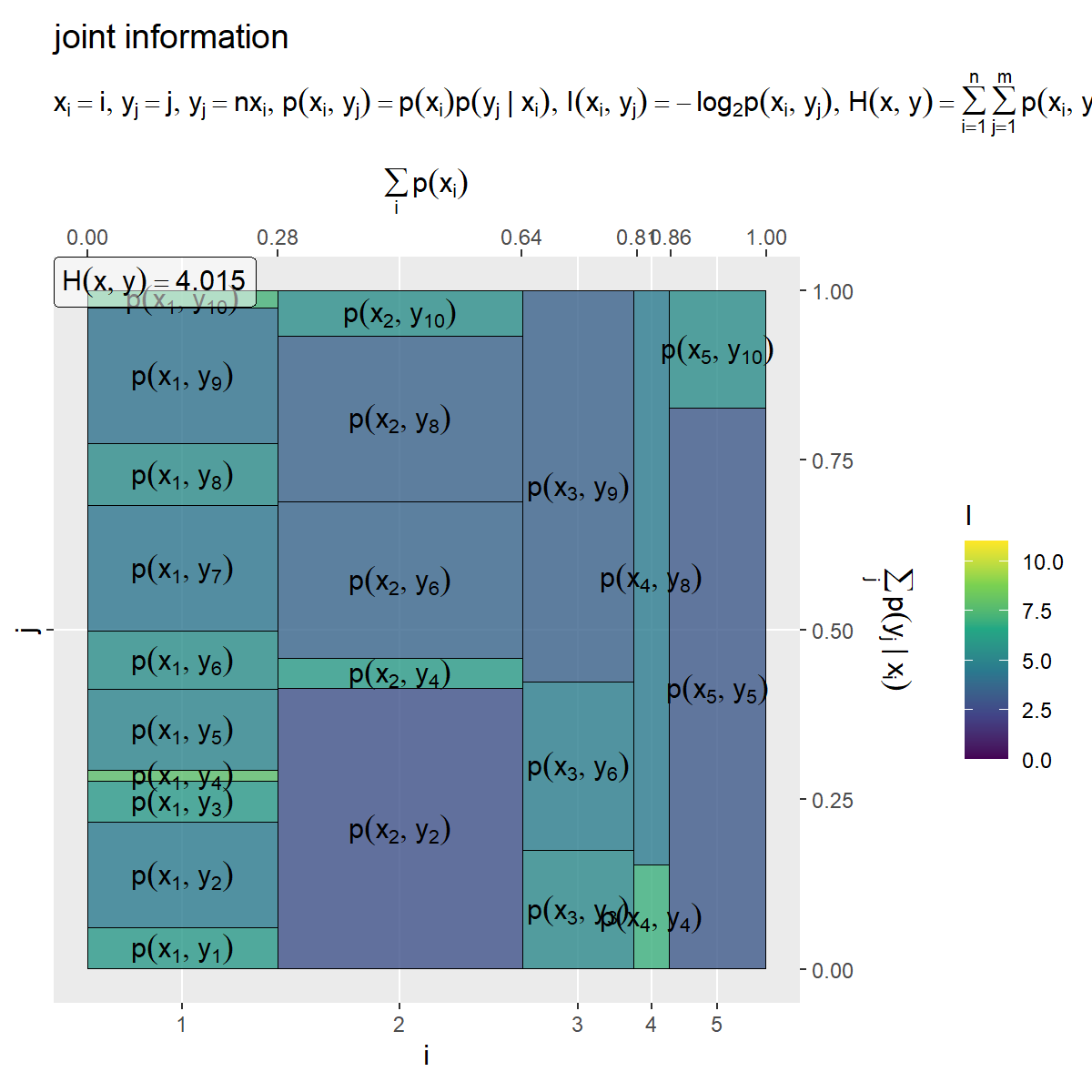

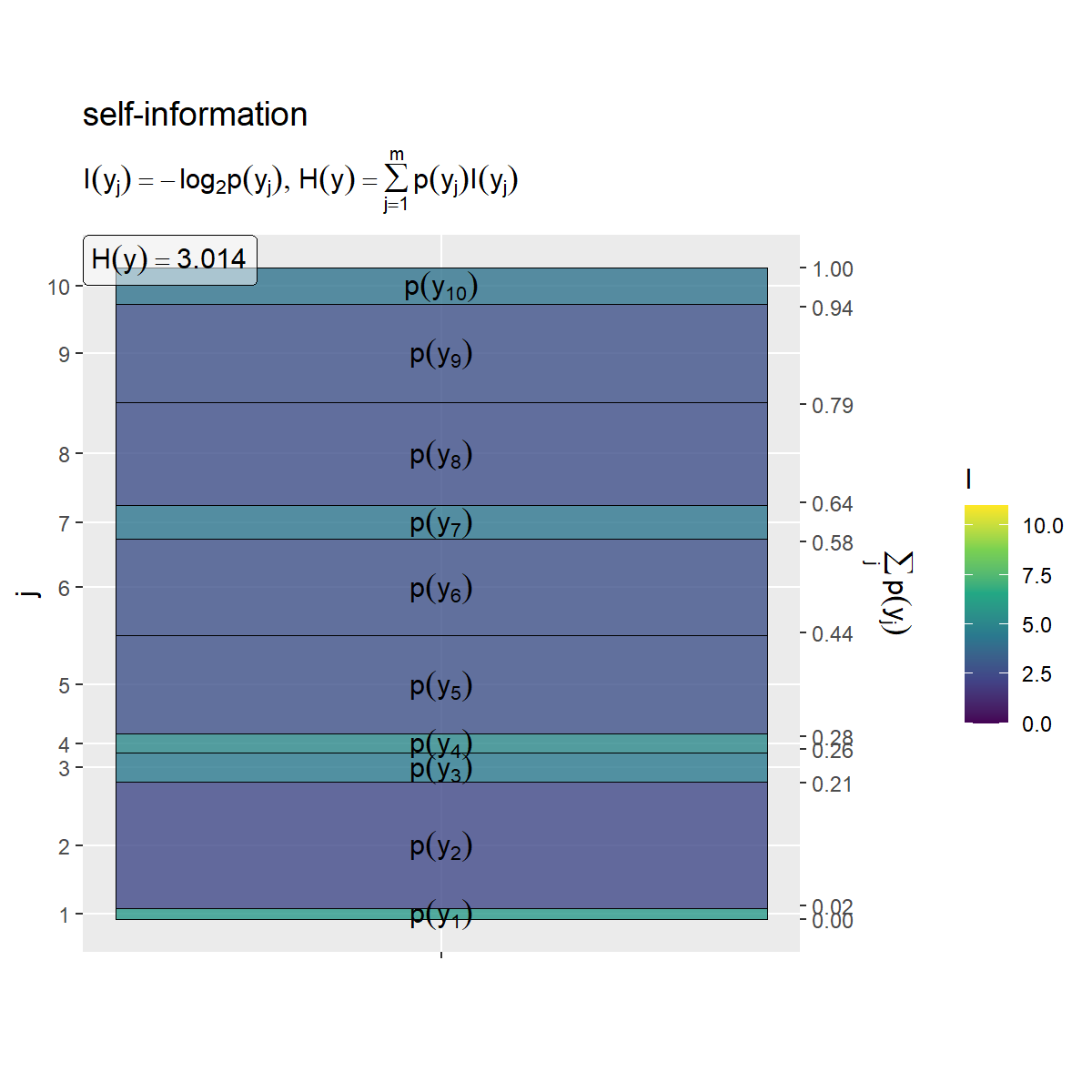

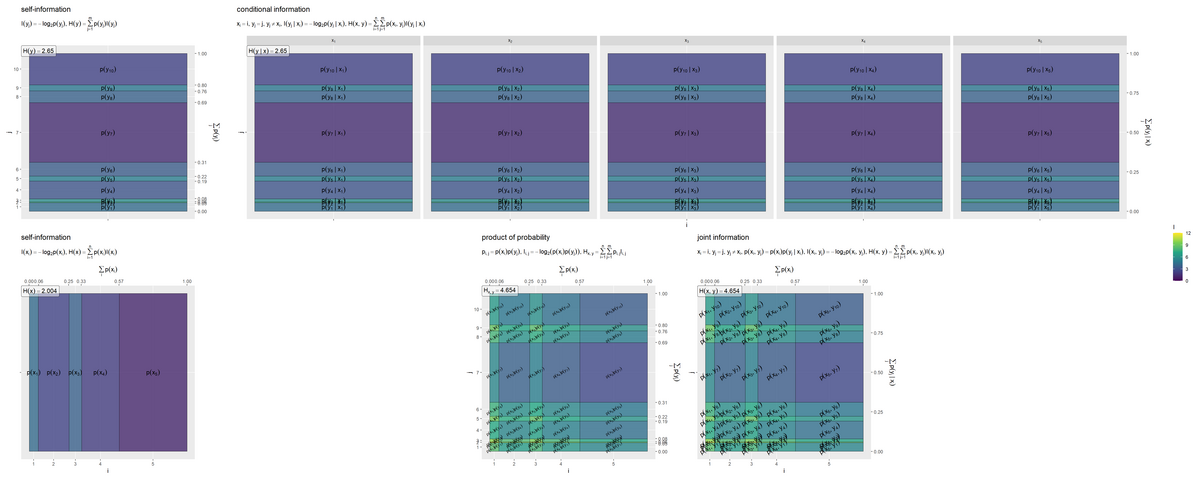

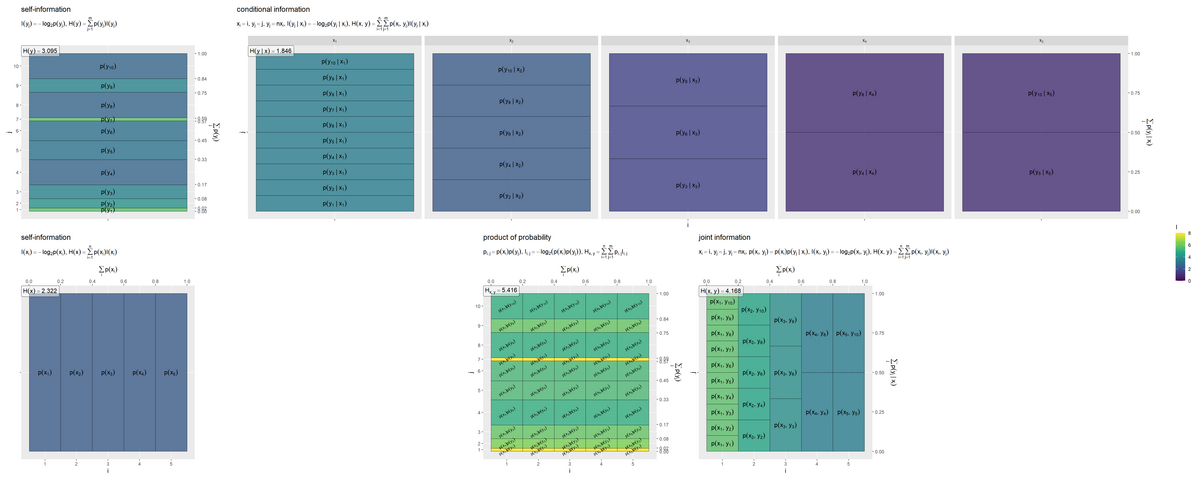

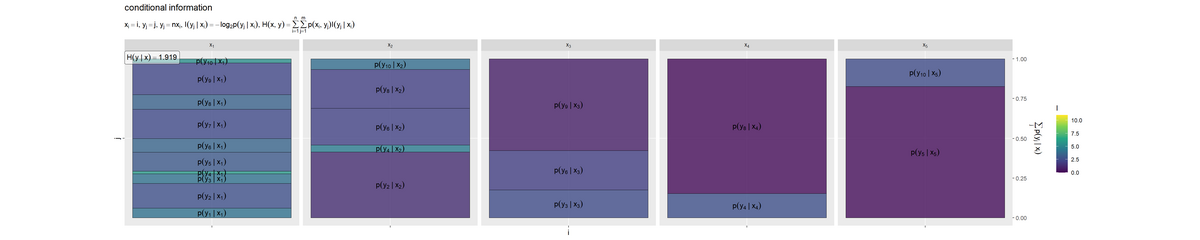

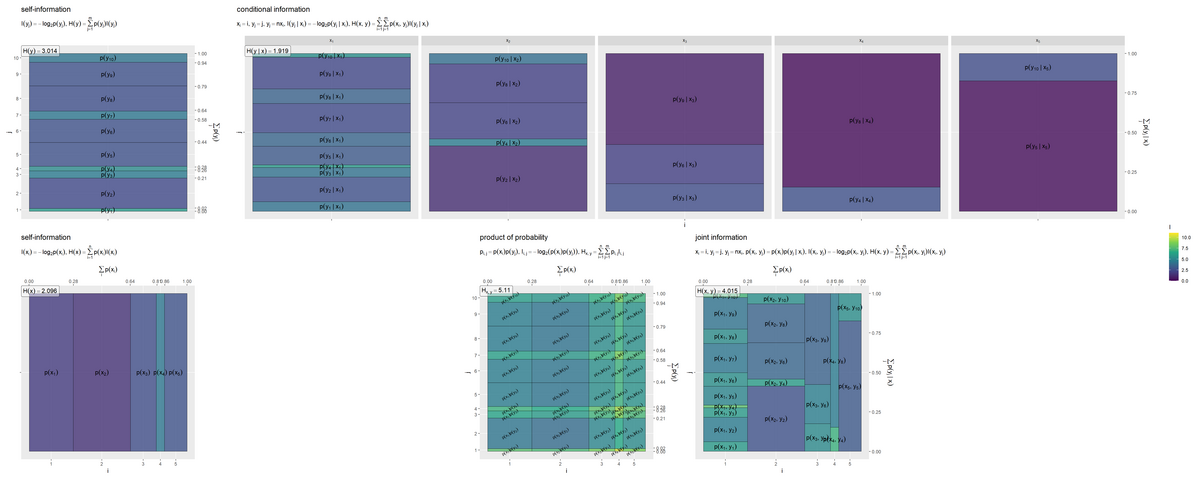

　次は、2変数(2次元)の結合確率や条件付き確率、自己情報量のヒートマップから相互情報量をグラフで確認します。結合確率や条件付き確率の可視化については「条件付きエントロピーの定義 - からっぽのしょこ」を参照してください。

　利用するパッケージを読み込みます。

# 利用パッケージ
library(tidyverse)

　この記事では、基本的にパッケージ名::関数名()の記法を使うので、パッケージを読み込む必要はありません。ただし、作図コードがごちゃごちゃしないようにパッケージ名を省略しているため、ggplot2を読み込む必要があります。
　また、ネイティブパイプ演算子|>を使っています。magrittrパッケージのパイプ演算子%>%に置き換えても処理できますが、その場合はmagrittrも読み込む必要があります。

結合確率と条件付き確率のヒートマップ

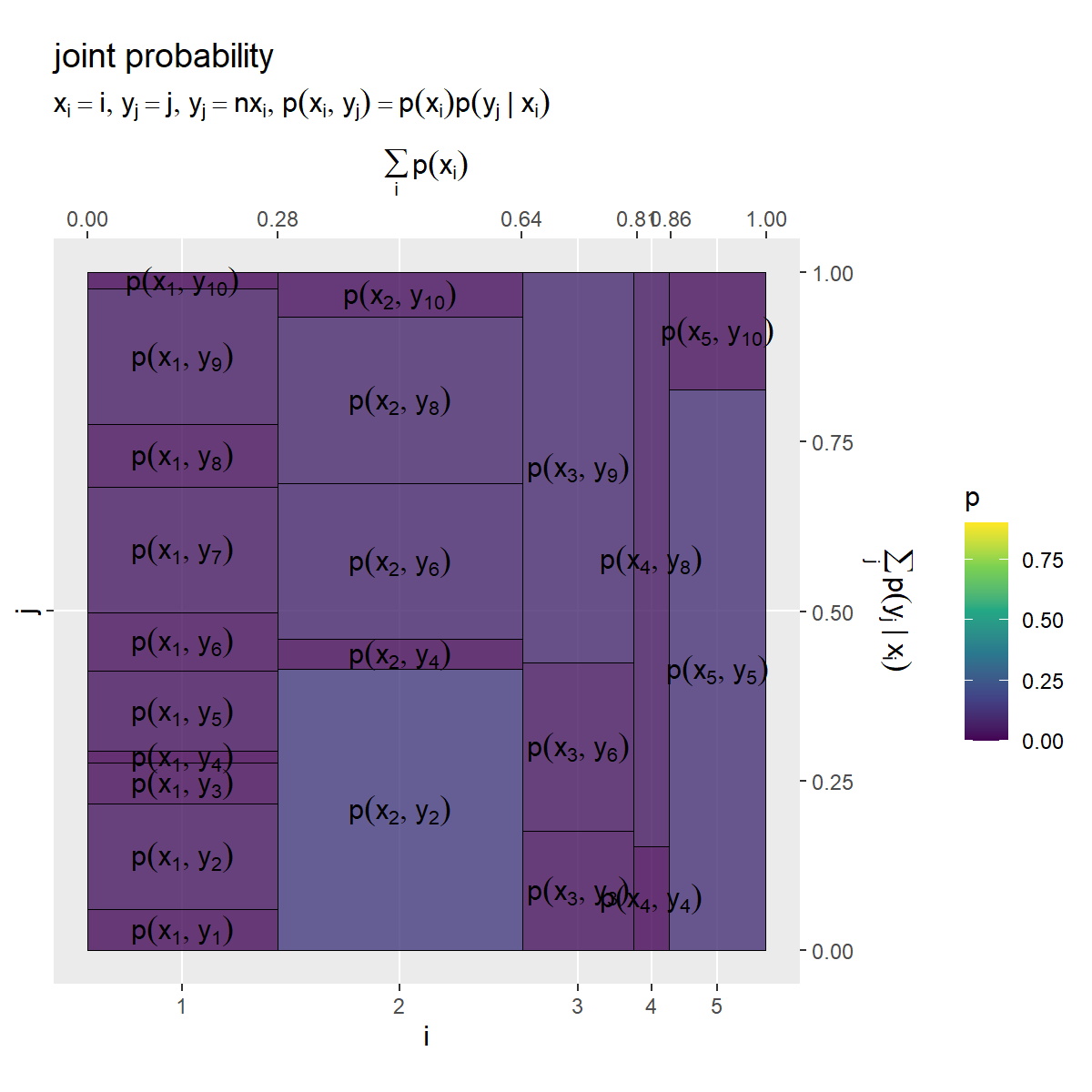

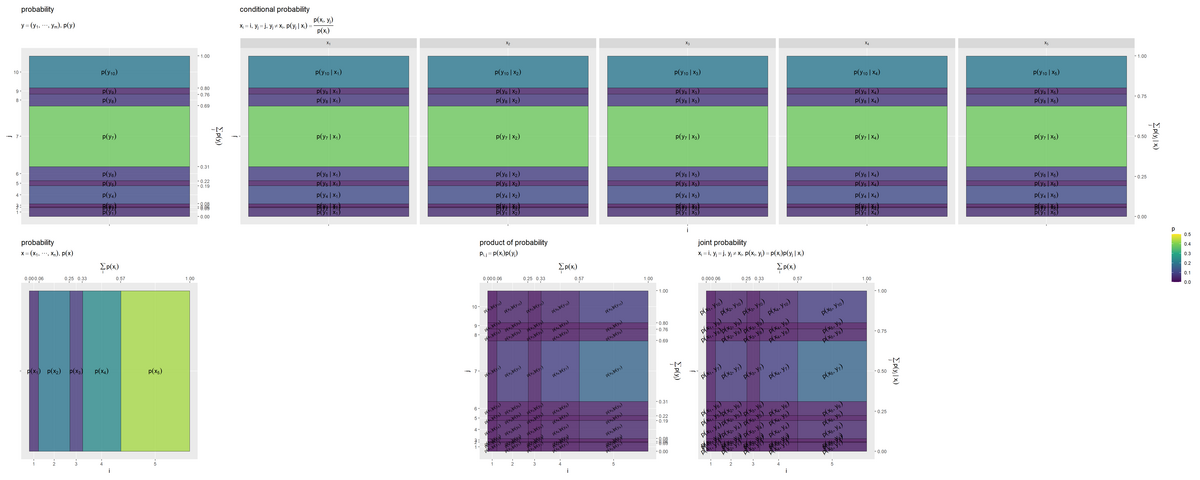

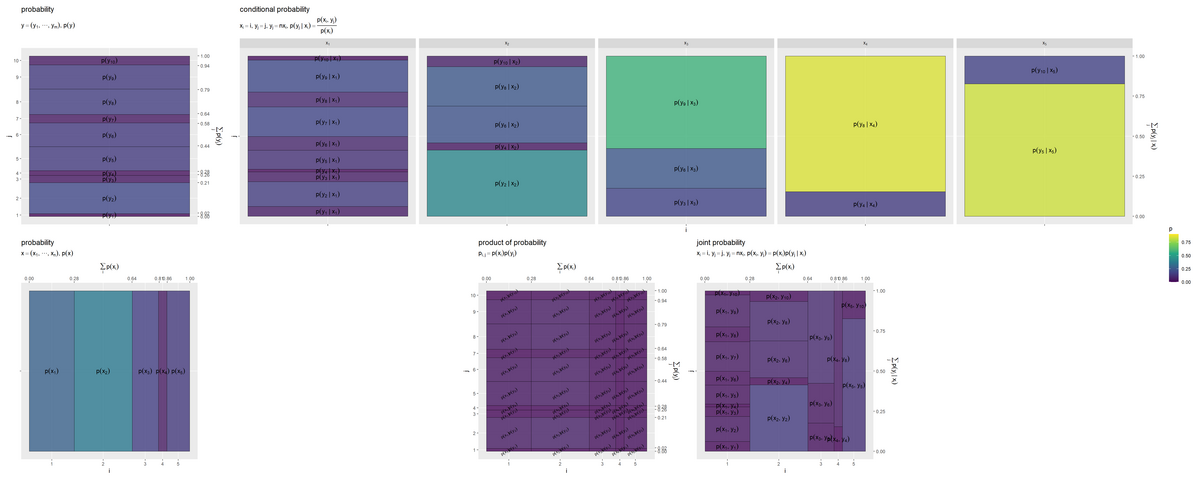

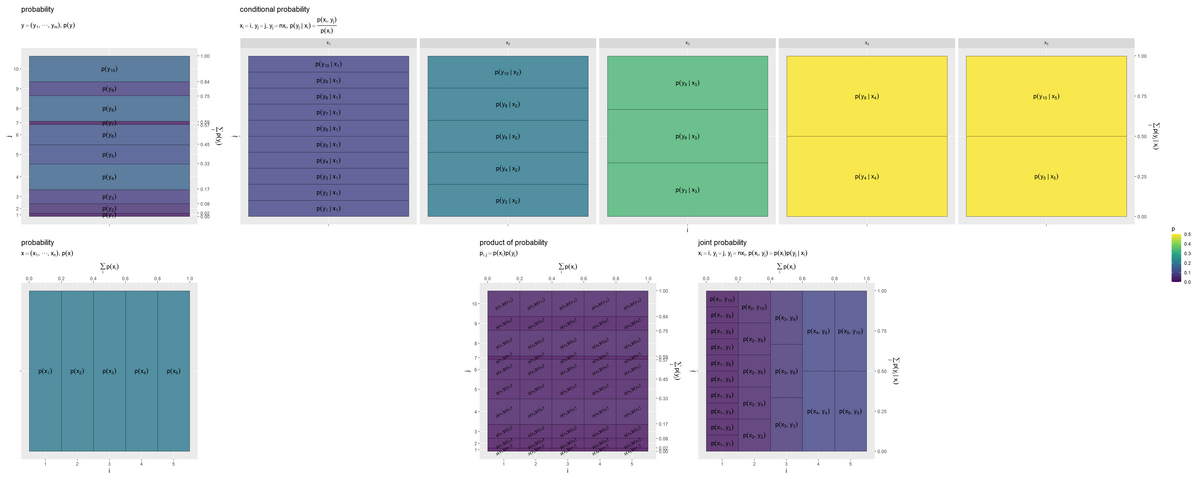

　各種確率をヒートマップで可視化します。

　この例では、事象の値をインデックス $x_i = i, y_j = j$ 、 $x_i, y_j$ の関係を倍数 $y_j = n x_i$ とします。 $n$ は整数です。定数倍でない事象の確率を $p(y_j \neq n x_i | x_i) = 0$ とします。

・作図コード(クリックで展開)

　事象数を指定して、2つの事象系のインデックスと確率を作成します。

# 事象のインデックス(事象数)を指定
x_idx <- 1:5
y_idx <- 1:10

# 事象の確率を一様に作成
#p_x_vec <- rep(1 / length(x_idx), times = length(x_idx))
#r_y_vec <- rep(1 / length(y_idx), times = length(y_idx))

# 事象の確率をランダムに作成
p_x_vec <- MCMCpack::rdirichlet(n = 1, alpha = rep(1, times = length(x_idx))) |>
  as.vector()
r_y_vec <- MCMCpack::rdirichlet(n = 1, alpha = rep(1, times = length(y_idx))) |>
  as.vector()
p_x_vec; r_y_vec

## [1] 0.27976249 0.36154973 0.16394002 0.05245692 0.14229084
##  [1] 0.06088479 0.15525617 0.06075668 0.01663508 0.11831716 0.08625983
##  [7] 0.18500126 0.09202403 0.20007312 0.02479189

　1:事象数の形で事象の数を指定して、インデックス $i, j$ を作成します。

　各事象の確率を等しく設定する場合は、(事象の数をnとして)n分の1の値をn個作成します。
　各事象の確率をランダムに設定する場合は、ディリクレ分布に従う乱数(総和が1になる非負の値)を使います。ディリクレ乱数は、MCMCpackパッケージのrdirichlet()で生成できます。サンプルサイズの引数nに1、パラメータの引数alphaにn個の値を指定します。
　 $p(x_i)$ の値をp_x_vec、 $p(y_j)$ を作成するための値をr_y_vecとします。

　2つの事象系の全ての組み合わせを作成して、各種自己情報量を計算します。

# 座標を作成
coord_x_vec <- c(0, cumsum(p_x_vec)[-length(p_x_vec)]) + 0.5*p_x_vec

# x・yの自己情報量を計算
entropy_xy_df <- tidyr::expand_grid(
  i = x_idx, # xのインデックス
  j = y_idx  # yのインデックス
) |> # 全ての組み合わせを作成
  dplyr::mutate(
    x = i, # xの事象
    y = j, # yの事象
    p_x = p_x_vec[i], # xの確率
    r_y = r_y_vec[j], # yの元の確率
    p_y.x = dplyr::if_else(condition = y %% x == 0, true = r_y, false = 0), # yを条件付け:(y = nx)
    #p_y.x = dplyr::if_else(condition = y >= x, true = r_y, false = 0), # yを条件付け:(y ≧ x)
    #p_y.x = r_y, # yを条件付けない:(y ≠ x)
    coord_x = coord_x_vec[i] # x軸の値
  ) |>
  dplyr::group_by(i) |> # 確率の正規化と座標計算用
  dplyr::mutate(
    p_y.x = p_y.x / sum(p_y.x), # yの条件付き確率
    coord_y.x = c(0, cumsum(p_y.x)[-length(p_y.x)]) + 0.5*p_y.x # y軸の値
  ) |>
  dplyr::group_by(j) |> # xについての周辺化用
  dplyr::mutate(
    p_xy = p_x * p_y.x, # xyの結合確率:(依存あり)
    p_y  = sum(p_xy)    # yの周辺確率
  ) |>
  dplyr::group_by(i) |> # 座標計算用
  dplyr::mutate(
    coord_y = c(0, cumsum(p_y)[-length(p_y)]) + 0.5*p_y # y軸の値
  ) |>
  dplyr::ungroup() |>
  dplyr::mutate(
    p_x_y = p_x * p_y,     # xyの確率の積:(依存なし)
    I_x   = - log2(p_x),   # xの自己情報量
    I_y   = - log2(p_y),   # yの自己情報量
    I_y.x = - log2(p_y.x), # yの条件付き自己情報量
    I_xy  = - log2(p_xy),  # xyの結合自己情報量:(依存あり)
    I_x_y = - log2(p_x_y), # xyの確率の積の自己情報量:(依存なし)
    label_p_x   = paste0("p(x[", i, "])"), # xの確率の式
    label_p_y   = paste0("p(y[", j, "])"), # yの確率の式
    label_p_y.x = dplyr::if_else(
      condition = p_y.x > 0, true = paste0("p(y[", j, "]~'|'~x[", i, "])"), false = ""
    ), # yの条件付き確率の式
    label_p_xy  = dplyr::if_else(
      condition = p_xy > 0, true = paste0("p(x[", i, "], y[", j, "])"), false = ""
    ), # xyの結合確率の式:(依存あり)
    label_p_x_y = paste0("p(x[", i, "]) * p(y[", j, "])") # xyの確率の積の式:(依存なし)
  ) |>
  dplyr::select(
    i, j,
    p_x, p_y, p_y.x, p_xy, p_x_y,
    I_x, I_y, I_y.x, I_xy, I_x_y,
    coord_x, coord_y, coord_y.x,
    label_p_x, label_p_y, label_p_y.x, label_p_xy, label_p_x_y
  )

　インデックス $i, j$ をi, j列として、expand_grid()で全ての組み合わせを作成します。
　i, j列の値を用いて、対応する確率と座標をベクトルから取り出して、p_x, r_y列とcoord_x列として格納します。
　各セルの中心の座標は、各セルの縦または横サイズを確率に合わせるため、「累積確率」+「その事象の確率の半分」の値とします。

　事象 $x_i = i, y_j = j$ をx, y列として作成します。
　 $y_j = n x_i$ の依存関係を持つ条件付き確率 $p(y_j | x_i)$ をp_y.x列として作成します。yがxの倍数(y, xの商余が0)の行をy_pの値、倍数でない行を0とする列を作成しておき、条件の事象 $x_i$ ごとに(i列でグループ化して)、総和で割ることで正規化(確率値に変換)します。
　結合確率 $p(x_i, y_j) = p(x_i) p(y_j | x_i)$ をp_xy列として計算します。
　周辺確率 $p(y_j) = \sum_i p(x_i, y_j)$ をp_y列として計算します。事象 $y_j$ ごとに(j列でグループ化して)、結合確率の和をとることで周辺化します。

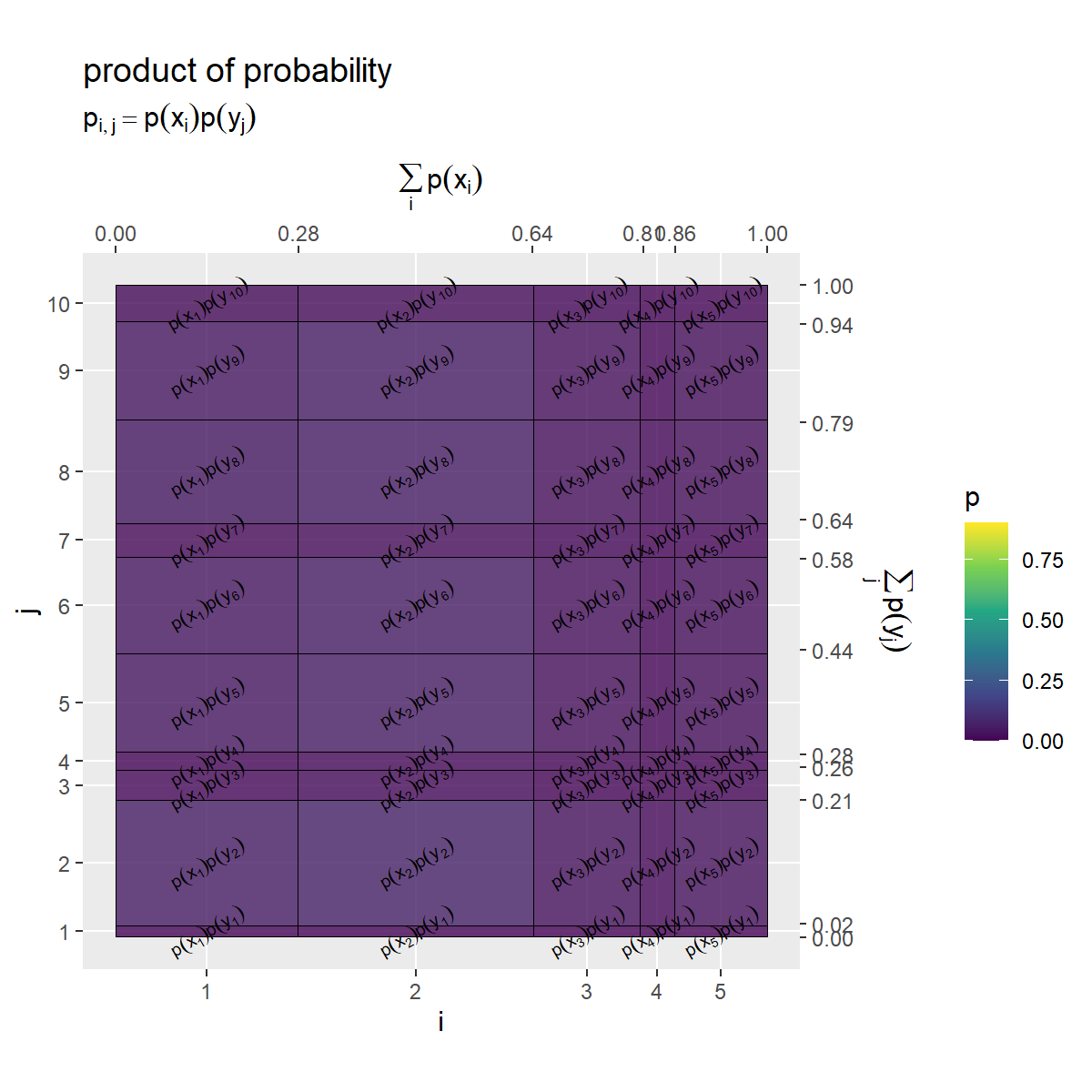

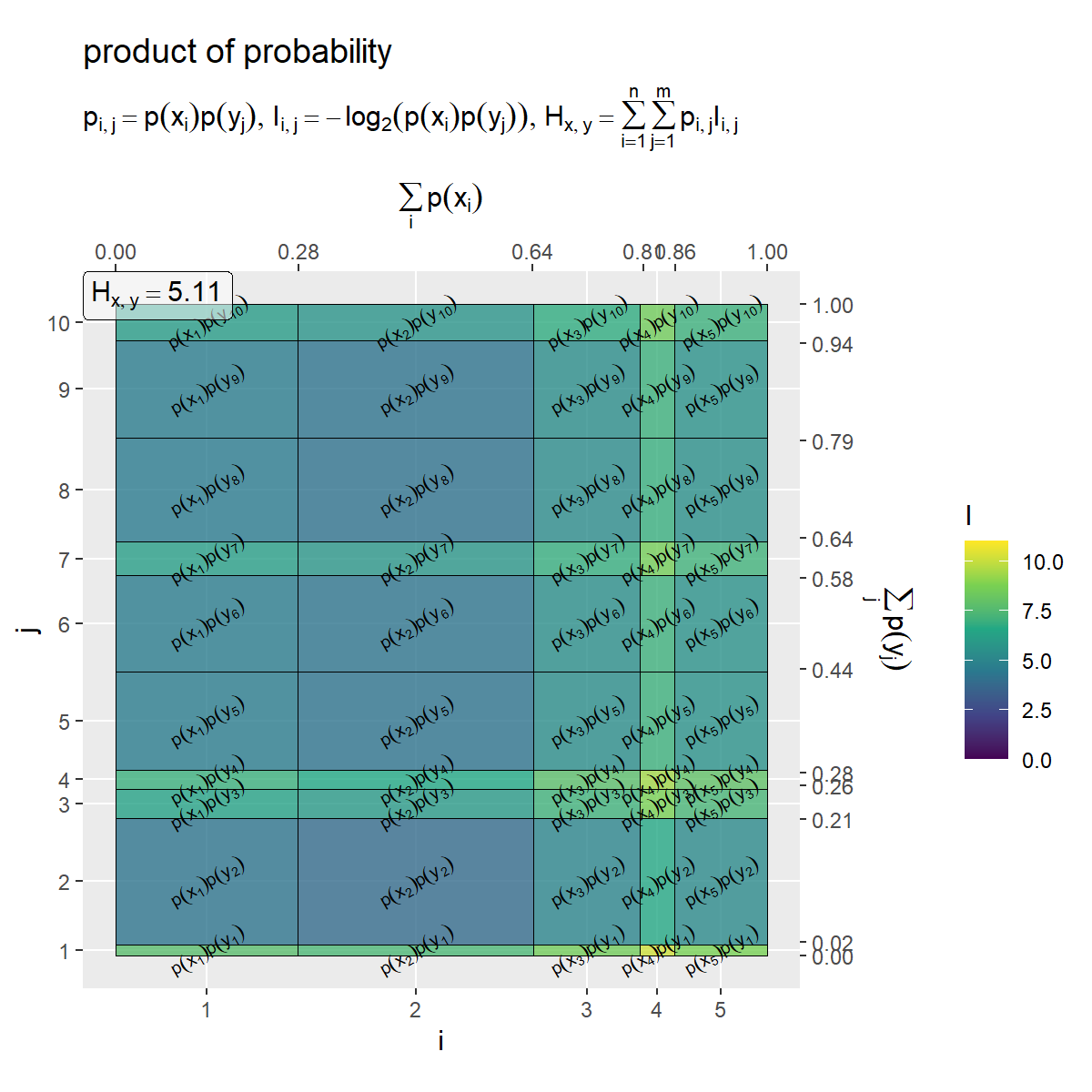

　2事象の確率の積 $p(x_i) p(y_j)$ をp_x_y列として計算します。依存関係がない結合確率と言えます。

　各種の自己情報量をI_***列として計算します。
　各事象の自己情報量 $I(x_i) = - \log_2 p(x_i)$ 、 $I(y_j) = - \log_2 p(y_j)$ 、条件付けられた事象の自己情報量 $I(y_j | x_i) = - \log_2 p(y_j | x_i)$ 、依存関係がある結合事象の自己情報量 $I(x_i, y_j) = - \log_2 p(x_i, y_j)$ 、依存関係がないとみなした2事象の自己情報量 $- \log_2 (p(x_i) p(y_j))$ を計算します。

　expression()の記法を使って、数式ラベル列label_***を作成します。確率が0のラベルを描画しない場合は、ラベル用の文字列を空白""にしておきます。

　作成したデータフレームは次のようになります。

# 確認
entropy_xy_df |>
  dplyr::select(1:7) # インデックス列と確率列
entropy_xy_df |>
  dplyr::select(8:15) # 自己情報量列と座標列
entropy_xy_df |>
  dplyr::select(16:20) # ラベル列

## # A tibble: 50 × 7
##        i     j   p_x    p_y  p_y.x    p_xy   p_x_y
##    <int> <int> <dbl>  <dbl>  <dbl>   <dbl>   <dbl>
##  1     1     1 0.280 0.0170 0.0609 0.0170  0.00477
##  2     1     2 0.280 0.193  0.155  0.0434  0.0540
##  3     1     3 0.280 0.0457 0.0608 0.0170  0.0128
##  4     1     4 0.280 0.0287 0.0166 0.00465 0.00804
##  5     1     5 0.280 0.151  0.118  0.0331  0.0422
##  6     1     6 0.280 0.148  0.0863 0.0241  0.0414
##  7     1     7 0.280 0.0518 0.185  0.0518  0.0145
##  8     1     8 0.280 0.159  0.0920 0.0257  0.0445
##  9     1     9 0.280 0.150  0.200  0.0560  0.0421
## 10     1    10 0.280 0.0555 0.0248 0.00694 0.0155
## # … with 40 more rows

## # A tibble: 50 × 8
##      I_x   I_y I_y.x  I_xy I_x_y coord_x coord_y coord_y.x
##    <dbl> <dbl> <dbl> <dbl> <dbl>   <dbl>   <dbl>     <dbl>
##  1  1.84  5.88  4.04  5.88  7.71   0.140 0.00852    0.0304
##  2  1.84  2.37  2.69  4.53  4.21   0.140 0.114      0.139
##  3  1.84  4.45  4.04  5.88  6.29   0.140 0.233      0.247
##  4  1.84  5.12  5.91  7.75  6.96   0.140 0.270      0.285
##  5  1.84  2.73  3.08  4.92  4.57   0.140 0.360      0.353
##  6  1.84  2.76  3.54  5.37  4.59   0.140 0.509      0.455
##  7  1.84  4.27  2.43  4.27  6.11   0.140 0.609      0.591
##  8  1.84  2.65  3.44  5.28  4.49   0.140 0.715      0.729
##  9  1.84  2.73  2.32  4.16  4.57   0.140 0.869      0.875
## 10  1.84  4.17  5.33  7.17  6.01   0.140 0.972      0.988
## # … with 40 more rows

## # A tibble: 50 × 5
##    label_p_x label_p_y label_p_y.x       label_p_xy     label_p_x_y
##    <chr>     <chr>     <chr>             <chr>          <chr>
##  1 p(x[1])   p(y[1])   p(y[1]~'|'~x[1])  p(x[1], y[1])  p(x[1]) * p(y[1])
##  2 p(x[1])   p(y[2])   p(y[2]~'|'~x[1])  p(x[1], y[2])  p(x[1]) * p(y[2])
##  3 p(x[1])   p(y[3])   p(y[3]~'|'~x[1])  p(x[1], y[3])  p(x[1]) * p(y[3])
##  4 p(x[1])   p(y[4])   p(y[4]~'|'~x[1])  p(x[1], y[4])  p(x[1]) * p(y[4])
##  5 p(x[1])   p(y[5])   p(y[5]~'|'~x[1])  p(x[1], y[5])  p(x[1]) * p(y[5])
##  6 p(x[1])   p(y[6])   p(y[6]~'|'~x[1])  p(x[1], y[6])  p(x[1]) * p(y[6])
##  7 p(x[1])   p(y[7])   p(y[7]~'|'~x[1])  p(x[1], y[7])  p(x[1]) * p(y[7])
##  8 p(x[1])   p(y[8])   p(y[8]~'|'~x[1])  p(x[1], y[8])  p(x[1]) * p(y[8])
##  9 p(x[1])   p(y[9])   p(y[9]~'|'~x[1])  p(x[1], y[9])  p(x[1]) * p(y[9])
## 10 p(x[1])   p(y[10])  p(y[10]~'|'~x[1]) p(x[1], y[10]) p(x[1]) * p(y[10])
## # … with 40 more rows

　各事象系の自己情報量をそれぞれ取り出します。

# xの自己情報量を抽出
entropy_x_df <- entropy_xy_df |>
  dplyr::select(i, p_x, I_x, coord_x, label_p_x) |>
  dplyr::distinct() # 重複を除去

# yの自己情報量を抽出
entropy_y_df <- entropy_xy_df |>
  dplyr::select(j, p_y, I_y, coord_y, label_p_y) |>
  dplyr::distinct() # 重複を除去
entropy_x_df; entropy_y_df

## # A tibble: 5 × 5
##       i    p_x   I_x coord_x label_p_x
##   <int>  <dbl> <dbl>   <dbl> <chr>
## 1     1 0.280   1.84   0.140 p(x[1])
## 2     2 0.362   1.47   0.461 p(x[2])
## 3     3 0.164   2.61   0.723 p(x[3])
## 4     4 0.0525  4.25   0.831 p(x[4])
## 5     5 0.142   2.81   0.929 p(x[5])
## # A tibble: 10 × 5
##        j    p_y   I_y coord_y label_p_y
##    <int>  <dbl> <dbl>   <dbl> <chr>
##  1     1 0.0170  5.88 0.00852 p(y[1])
##  2     2 0.193   2.37 0.114   p(y[2])
##  3     3 0.0457  4.45 0.233   p(y[3])
##  4     4 0.0287  5.12 0.270   p(y[4])
##  5     5 0.151   2.73 0.360   p(y[5])
##  6     6 0.148   2.76 0.509   p(y[6])
##  7     7 0.0518  4.27 0.609   p(y[7])
##  8     8 0.159   2.65 0.715   p(y[8])
##  9     9 0.150   2.73 0.869   p(y[9])
## 10    10 0.0555  4.17 0.972   p(y[10])

　全ての組み合あわせの(複製された)データentropy_xy_dfから、 $\mathbf{x}, \mathbf{y}$ に関する列をそれぞれ取り出して、重複する行を削除します。

　確率と座標を取り出します。

# yの周辺確率を抽出
p_y_vec <- entropy_y_df |>
  dplyr::pull(p_y)

# 座標を抽出
coord_y_vec <- entropy_y_df |>
  dplyr::pull(coord_y)
p_y_vec; sum(p_y_vec); coord_y_vec

##  [1] 0.01703328 0.19313556 0.04569449 0.02872455 0.15074140 0.14804840
##  [7] 0.05175641 0.15890212 0.15047301 0.05549077
## [1] 1
##  [1] 0.00851664 0.11360106 0.23301609 0.27022561 0.35995858 0.50935349
##  [7] 0.60925589 0.71458516 0.86927273 0.97225462

　軸目盛の作図用に、確率と座標をそれぞれベクトルとして取り出します。

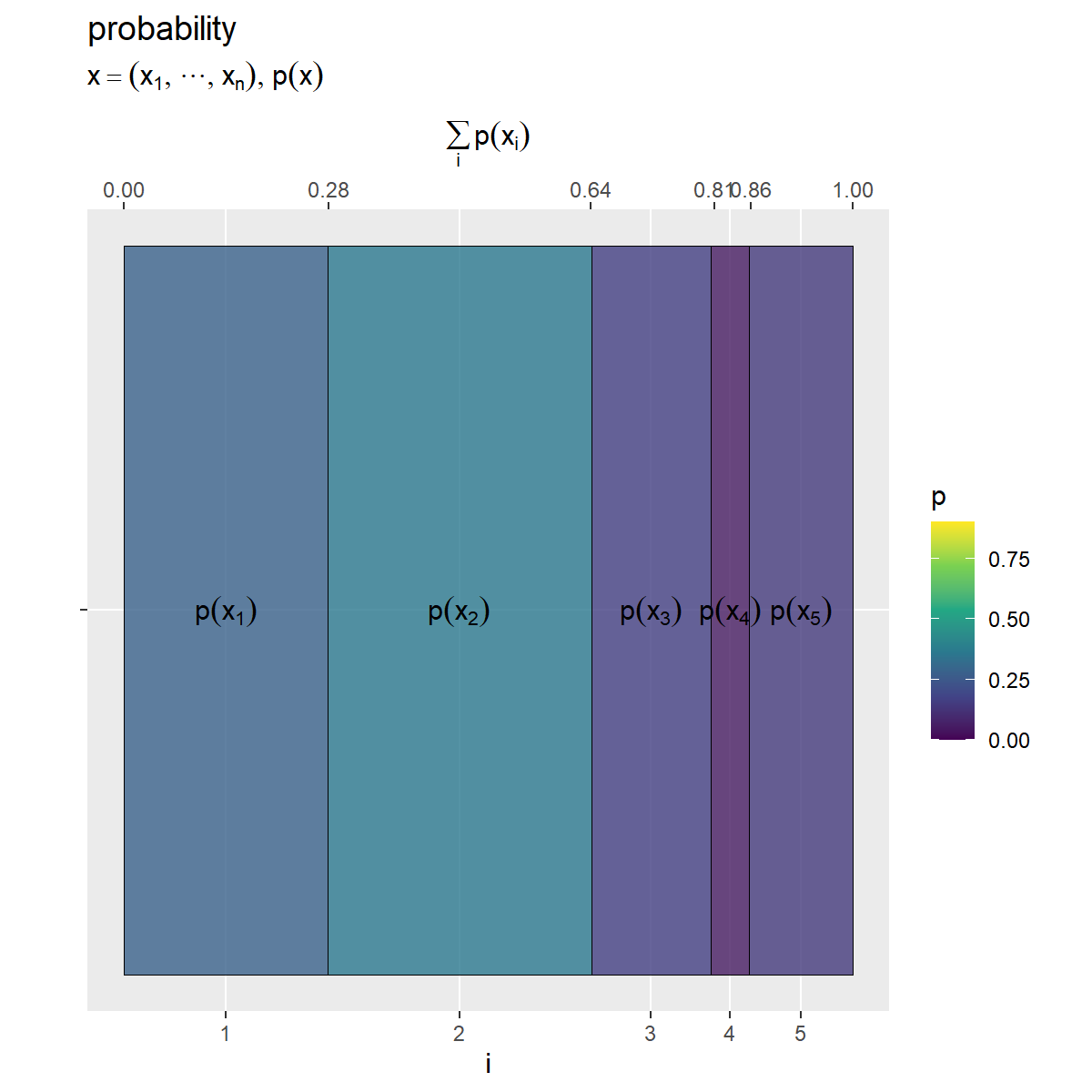

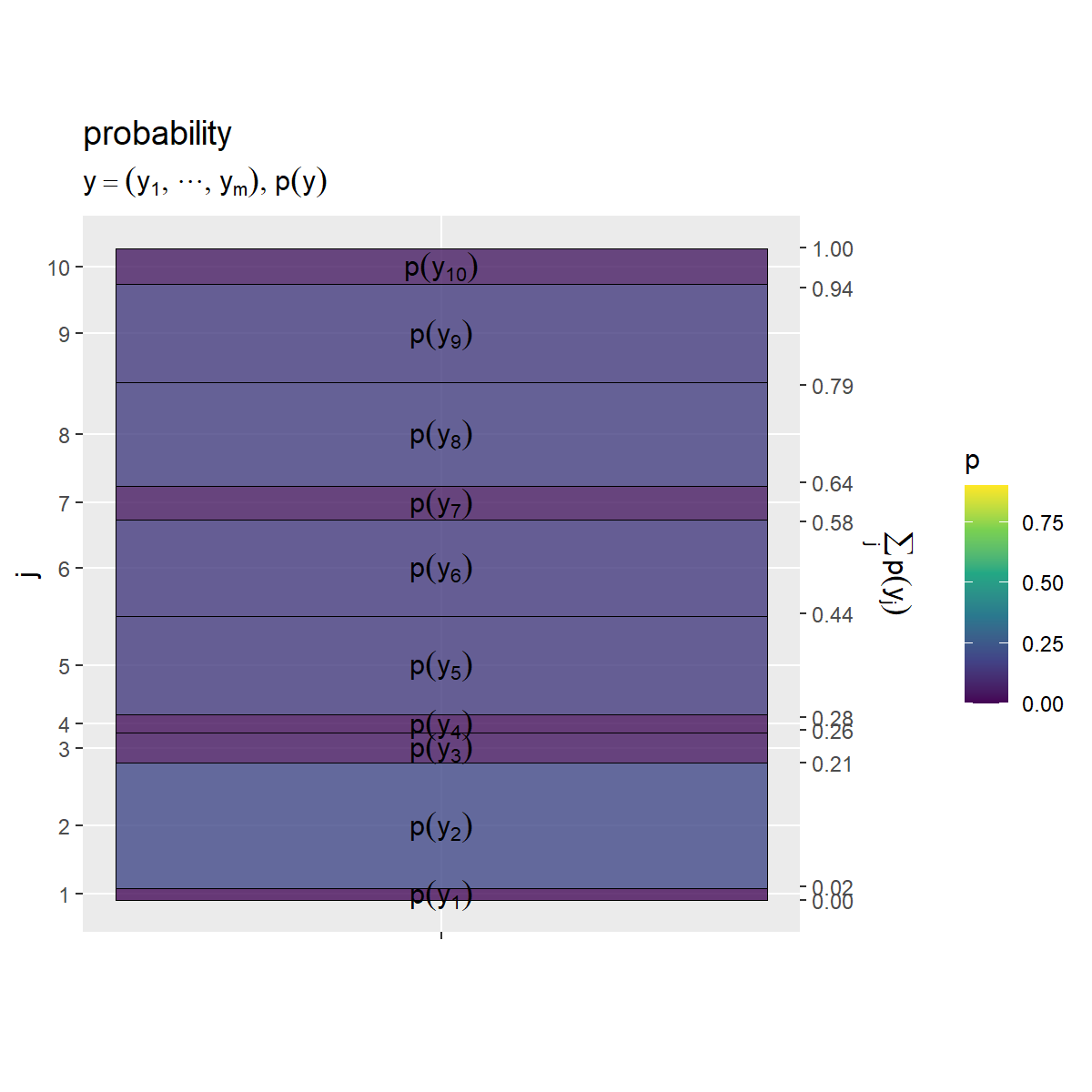

　確率分布 $p(\mathbf{x})$ のヒートマップを作成します。

# 確率(グラデーション)の最大値を設定
p_max <- entropy_xy_df |>
  dplyr::select(p_x, p_y, p_y.x, p_xy, p_x_y) |> # 確率列
  max() |>
  (\(.){ceiling(. * 10) / 10})() # 小数点第二位で切り上げ

# xの確率を作図
prob_x_graph <- ggplot() +
  geom_tile(data = entropy_x_df,
            mapping = aes(x = coord_x, y = 0, width = p_x, height = 1, fill = p_x),
            color = "black", alpha = 0.8) + # 確率
  geom_text(data = entropy_x_df,
            mapping = aes(x = coord_x, y = 0, label = label_p_x), parse = TRUE) + # 確率の式
  scale_x_continuous(breaks = coord_x_vec, labels = x_idx,
                     sec.axis = sec_axis(trans = ~., breaks = round(cumsum(c(0, p_x_vec)), digits = 2),
                                         name = expression(sum(p(x[i]), i)))) + # xのインデックスと累積確率
  scale_y_continuous(breaks = 0, labels = NULL) + # yのインデックス
  scale_fill_viridis_c(limits = c(0, p_max)) + # グラデーション
  coord_fixed(ratio = 1) + # アスペクト比
  theme(panel.grid.minor = element_blank()) + # 図の体裁
  labs(title = "probability",
       subtitle = expression(list(x == (list(x[1], cdots, x[n])), p(x))),
       fill = "p",
       x = "i", y = "")
prob_x_graph

　他のヒートマップとグラデーションの基準を統一するために、確率の最大値をp_maxとしておきます。

　geom_tile()でヒートマップを描画します。x引数に座標列coord_x、width引数に確率列p_xを指定して、各セルの横サイズを確率に対応付けます。y引数の値は何でもよく、height引数に1を指定して、ヒートマップ全体の面積が1×1になるようにします。また、fill引数に確率列を指定して、各セルの色を確率に対応付けます。
　scale_*_continuous()で軸目盛を設定します。breaks引数に確率に応じた座標coord_x_vec、labels引数にインデックスx_idxを指定して、主軸(第1軸)目盛が各セルの中心に対応するようにインデックスを表示します。sec.axis引数にsec_axis()を使って、第2軸が各セルの端に対応するように累積確率を表示します。

　同様に、確率分布 $p(\mathbf{y})$ のヒートマップを作成します。

# yの確率を作図
prob_y_graph <- ggplot() +
  geom_tile(data = entropy_y_df,
            mapping = aes(x = 0, y = coord_y, width = 1, height = p_y, fill = p_y),
            color = "black", alpha = 0.8) + # 確率
  geom_text(data = entropy_y_df,
            mapping = aes(x = 0, y = coord_y, label = label_p_y), parse = TRUE) + # 確率の式
  scale_x_continuous(breaks = 0, labels = NULL) + # xのインデックス
  scale_y_continuous(breaks = coord_y_vec, labels = y_idx,
                     sec.axis = sec_axis(trans = ~., breaks = round(cumsum(c(0, p_y_vec)), digits = 2),
                                         name = expression(sum(p(y[j]), j)))) + # yのインデックスと累積確率
  scale_fill_viridis_c(limits = c(0, p_max)) + # グラデーション
  coord_fixed(ratio = 1) + # アスペクト比
  theme(panel.grid.minor = element_blank()) + # 図の体裁
  labs(title = "probability",
       subtitle = expression(list(y == (list(y[1], cdots, y[m])), p(y))),
       fill = "p",
       x = "", y = "j")
prob_y_graph

　確率の積(依存関係がないとみなした結合確率) $p(\mathbf{x}) p(\mathbf{y})$ のヒートマップを作成します。

# x・yの確率の積を作図
prob_x_y_graph <- ggplot() +
  geom_tile(data = entropy_xy_df,
            mapping = aes(x = coord_x, y = coord_y, width = p_x, height = p_y, fill = p_x_y),
            color = "black", alpha = 0.8) + # 確率
  geom_text(data = entropy_xy_df,
            mapping = aes(x = coord_x, y = coord_y, label = label_p_x_y), parse = TRUE,
            angle = 30, size = 2.5) + # 確率の式
  scale_x_continuous(breaks = coord_x_vec, labels = x_idx,
                     sec.axis = sec_axis(trans = ~., breaks = round(cumsum(c(0, p_x_vec)), digits = 2),
                                         name = expression(sum(p(x[i]), i)))) + # xのインデックスと累積確率
  scale_y_continuous(breaks = coord_y_vec, labels = y_idx,
                     sec.axis = sec_axis(trans = ~., breaks = round(cumsum(c(0, p_y_vec)), digits = 2),
                                         name = expression(sum(p(y[j]), j)))) + # yのインデックスと累積確率
  scale_fill_viridis_c(limits = c(0, p_max)) + # グラデーション
  coord_fixed(ratio = 1) + # アスペクト比
  theme(panel.grid.minor = element_blank()) + # 図の体裁
  labs(title = "product of probability",
       subtitle = expression(p[list(i, j)] == p(x[i]) * p(y[j])),
       fill = "p",
       x = "i", y = "j")
prob_x_y_graph

　ここまでと同様に、x軸とy軸を確率に対応付けて作図します。

　条件付き確率 $p(\mathbf{y} | \mathbf{x})$ のヒートマップを作成します。

# ラベル用の文字列を作成
fnc_label <- paste0(
  "list(",
  "x[i] == i, y[j] == j", ", ",
  "y[j] == n * x[i]", ", ",
  "p(y[j]~'|'~x[i]) == frac(p(x[i], y[j]), p(x[i]))",
  ")"
)

# yの条件付き確率を作図
prob_y.x_graph <- ggplot() +
  geom_tile(data = entropy_xy_df,
            mapping = aes(x = 0, y = coord_y.x, width = 1, height = p_y.x, fill = p_y.x),
            color = "black", alpha = 0.8) + # 確率
  geom_text(data = entropy_xy_df,
           mapping = aes(x = 0, y = coord_y.x, label = label_p_y.x), parse = TRUE,
           angle = 0) + # 確率の式
  scale_x_continuous(breaks = 0, labels = NULL) + # xのインデックス
  scale_y_continuous(breaks = 0.5, labels = NULL,
                     sec.axis = sec_axis(trans = ~., breaks = seq(from = 0, to = 1, by = 0.25),
                                         name = expression(sum(p(y[j]~'|'~x[i]), j)))) + # yのインデックスと累積確率
  scale_fill_viridis_c(limits = c(0, p_max)) + # グラデーション
  facet_grid(. ~ i, labeller = label_bquote(cols = x[.(i)])) + # xの事象(条件)ごとに分割
  coord_fixed(ratio = 1) + # アスペクト比
  theme(panel.grid.minor = element_blank()) + # 図の体裁
  labs(title = "conditional probability",
       subtitle = parse(text = fnc_label),
       fill = "p",
       x = "i", y = "j")
prob_y.x_graph

　facet_grid()で条件(事象 $x_i$ )ごとにグラフを分割して描画します。

　依存関係を持つ結合確率 $p(\mathbf{x}, \mathbf{y})$ のヒートマップを作成します。

# ラベル用の文字列を作成
fnc_label <- paste0(
  "list(",
  "x[i] == i, y[j] == j", ", ",
  "y[j] == n * x[i]", ", ",
  "p(x[i], y[j]) == p(x[i]) * p(y[j]~'|'~x[i])",
  ")"
)

# x・yの結合確率を作図
prob_xy_graph <- ggplot() +
  geom_tile(data = entropy_xy_df,
            mapping = aes(x = coord_x, y = coord_y.x, width = p_x, height = p_y.x, fill = p_xy),
            color = "black", alpha = 0.8) + # 確率
  geom_text(data = entropy_xy_df,
            mapping = aes(x = coord_x, y = coord_y.x, label = label_p_xy), parse = TRUE,
            angle = 0) + # 確率の式
  scale_x_continuous(breaks = coord_x_vec, labels = x_idx,
                     sec.axis = sec_axis(trans = ~., breaks = round(cumsum(c(0, p_x_vec)), digits = 2),
                                         name = expression(sum(p(x[i]), i)))) + # xのインデックスと累積確率
  scale_y_continuous(breaks = 0.5, labels = NULL,
                     sec.axis = sec_axis(trans = ~., breaks = seq(from = 0, to = 1, by = 0.25),
                                         name = expression(sum(p(y[j]~'|'~x[i]), j)))) + # yのインデックスと累積確率
  scale_fill_viridis_c(limits = c(0, p_max)) + # グラデーション
  coord_fixed(ratio = 1, clip = "off") + # アスペクト比
  theme(panel.grid.minor = element_blank()) + # 図の体裁
  labs(title = "joint probability",
       subtitle = parse(text = fnc_label),
       fill = "p",
       x = "i", y = "j")
prob_xy_graph

　5つのグラフを並べて描画します。

# 並べて描画
prob_joint_graph <- patchwork::wrap_plots(
  (prob_y_graph | prob_y.x_graph) /
  (prob_x_graph | (prob_x_y_graph | prob_xy_graph)),
  heights = 1, guides = "collect"
)
prob_joint_graph

　patchworkパッケージのwrap_plots()を使って、複数のグラフを並べて描画します。|演算子で横に、/演算子で縦に並べて描画します。()で囲ったグラフを1つのまとまりとして扱います。

　アスペクト比を1にしてセルの縦または横サイズを確率に合わせることで、全体の面積に占めるセル面積の割合が各事象の確率に対応します。セルが大きいほど確率が大きく、セルが小さいほど確率も小さいことを表します。

　左上のグラフは、 $\mathbf{x}$ の確率分布 $p(\mathbf{x})$ であり、 $n$ 個の事象 $x_i$ の確率を表します。
　左下のグラフは、 $\mathbf{y}$ の確率分布 $p(\mathbf{y})$ であり、 $m$ 個の事象 $y_j$ の確率を表します。右下のグラフのインデックス $i$ が同じセルを足し合わせたサイズと一致します。
　右上のn個のグラフは、 $\mathbf{y}$ の条件付き分布 $p(\mathbf{y} | x_i)$ であり、事象(条件) $x_i$ ごとの $y_j$ の確率の確率を表すのでした。この図では、確率が0の事象( $x_i$ の倍数でない $y_j$ )のセルラベルは表示していません。
　下段真ん中のグラフは、 $\mathbf{x}, \mathbf{y}$ の確率分布の積(依存関係がないとみなした結合分布) $p(\mathbf{x}) p(\mathbf{x})$ であり、 $p(x_i)$ の値(横方向のサイズ)と $p(y_j)$ の値(縦方向のサイズ)により $p(x_i) p(y_j)$ の値(セルサイズ)が決まるのでした。
　右下のグラフは、 $\mathbf{x}, \mathbf{y}$ の(依存関係を持つ)結合分布 $p(\mathbf{x}, \mathbf{y})$ であり、 $p(x_i)$ の値(横方向のサイズ)と $p(y_j | x_i)$ の値(縦方向のサイズ)により $p(x_i, y_j)$ の値(セルサイズ)が決まるのでした。 $n$ 個のグラフの横幅が、条件の確率により加重平均をとるように縮小されています。

　結合確率と確率の積の比を棒グラフで可視化します。

・作図コード(クリックで展開)

　結合確率(依存あり)と2事象の確率の積(依存なし)の比の自己情報量を計算します。

# x・yの確率の比の自己情報量を計算
entropy_xy.x.y_df <- entropy_xy_df |>
  dplyr::select(i, j, p_x, p_y, p_y.x, p_xy) |>
  dplyr::mutate(
    r_xy.x.y = p_y.x / p_y,    # 依存あり・なしの確率の比
    I_xy.x.y = log2(r_xy.x.y), # 確率の比の自己情報量
    label_p_xy.x.y = paste0("frac(p(x[", i, "], y[", j, "]), p(x[", i, "]) * p(y[", j, "]))") # 確率の式
  )
entropy_xy.x.y_df

## # A tibble: 50 × 9
##        i     j   p_x    p_y  p_y.x    p_xy r_xy.x.y I_xy.x.y label_p_xy.x.y
##    <int> <int> <dbl>  <dbl>  <dbl>   <dbl>    <dbl>    <dbl> <chr>
##  1     1     1 0.280 0.0170 0.0609 0.0170     3.57     1.84  frac(p(x[1], y[1])…
##  2     1     2 0.280 0.193  0.155  0.0434     0.804   -0.315 frac(p(x[1], y[2])…
##  3     1     3 0.280 0.0457 0.0608 0.0170     1.33     0.411 frac(p(x[1], y[3])…
##  4     1     4 0.280 0.0287 0.0166 0.00465    0.579   -0.788 frac(p(x[1], y[4])…
##  5     1     5 0.280 0.151  0.118  0.0331     0.785   -0.349 frac(p(x[1], y[5])…
##  6     1     6 0.280 0.148  0.0863 0.0241     0.583   -0.779 frac(p(x[1], y[6])…
##  7     1     7 0.280 0.0518 0.185  0.0518     3.57     1.84  frac(p(x[1], y[7])…
##  8     1     8 0.280 0.159  0.0920 0.0257     0.579   -0.788 frac(p(x[1], y[8])…
##  9     1     9 0.280 0.150  0.200  0.0560     1.33     0.411 frac(p(x[1], y[9])…
## 10     1    10 0.280 0.0555 0.0248 0.00694    0.447   -1.16  frac(p(x[1], y[10]…
## # … with 40 more rows

　entropy_xy_dfから関連する列を取り出して、結合確率と各事象の確率の積の比 $\frac{p(x_i, y_j)}{p(x_i) p(y_j)} = \frac{p(y_j | x_i)}{p(y_j)}$ をr_xy.x.y列、比の対数をI_xy.x.y列として計算します。

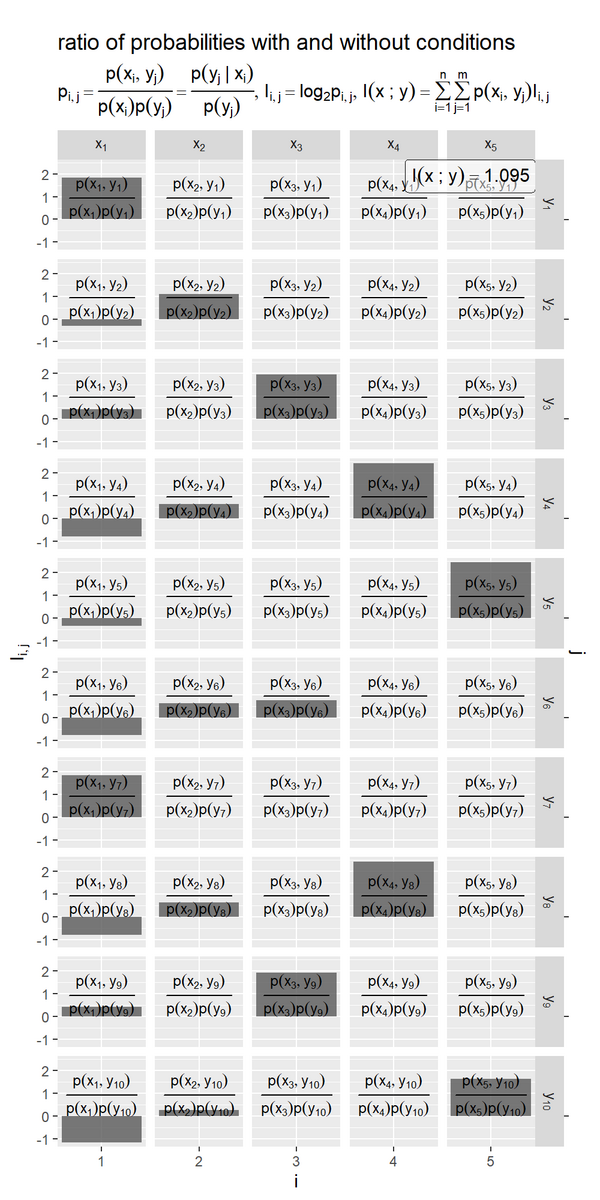

　事象の組み合わせごとに、結合確率と確率の積の比の棒グラフを作成します。

# ラベル用の文字列を作成
fnc_label <- "paste(p[list(i, j)] == frac(p(x[i], y[j]), p(x[i])*p(y[j])), {} == frac(p(y[j]~'|'~x[i]), p(y[j])))"

# 結合確率と2事象の確率の比を作図
ratio_xy.x.y_graph <- ggplot() +
  geom_bar(data = entropy_xy.x.y_df,
           mapping = aes(x = i, y = r_xy.x.y), stat = "identity",
           width = 1, alpha = 0.8) + # 確率の比
  geom_text(data = entropy_xy.x.y_df,
           mapping = aes(x = i, y = 0, label = label_p_xy.x.y), parse = TRUE,
           vjust = 0, size = 3) + # 確率の式
  scale_x_continuous(breaks = x_idx, minor_breaks = FALSE) + # xのインデックス
  scale_y_continuous(sec.axis = sec_axis(trans = ~., breaks = 0, labels = NULL, name = "j")) + # 確率の比とyのインデックス
  facet_grid(j ~ i, labeller = label_bquote(rows = y[.(j)], cols = x[.(i)]), scales = "free_x") + # 事象の組み合わせごとに分割
  labs(title = "
ratio of probabilities with and without conditions",
       subtitle = parse(text = fnc_label),
       x = "i",
       y = expression(p[list(i, j)]))
ratio_xy.x.y_graph

　facet_grid()で事象の組み合わせ $x_i, y_j$ ごとにグラフを分割して、geom_bar()で棒グラフを描画します。

　結合確率(依存あり)と2事象の確率の積(依存なし)の比は $\frac{p(x_i, y_j)}{p(x_i) p(y_j)} = \frac{p(y_j | x_i)}{p(y_j)}$ なので、 $x_i, y_j$ に依存関係がない $p(y_j) = p(y_j | x_i)$ のとき1になります。

自己情報量のヒートマップ

　続いて、自己情報量をヒートマップで可視化して、相互情報量を確認します。

・作図コード(クリックで展開)

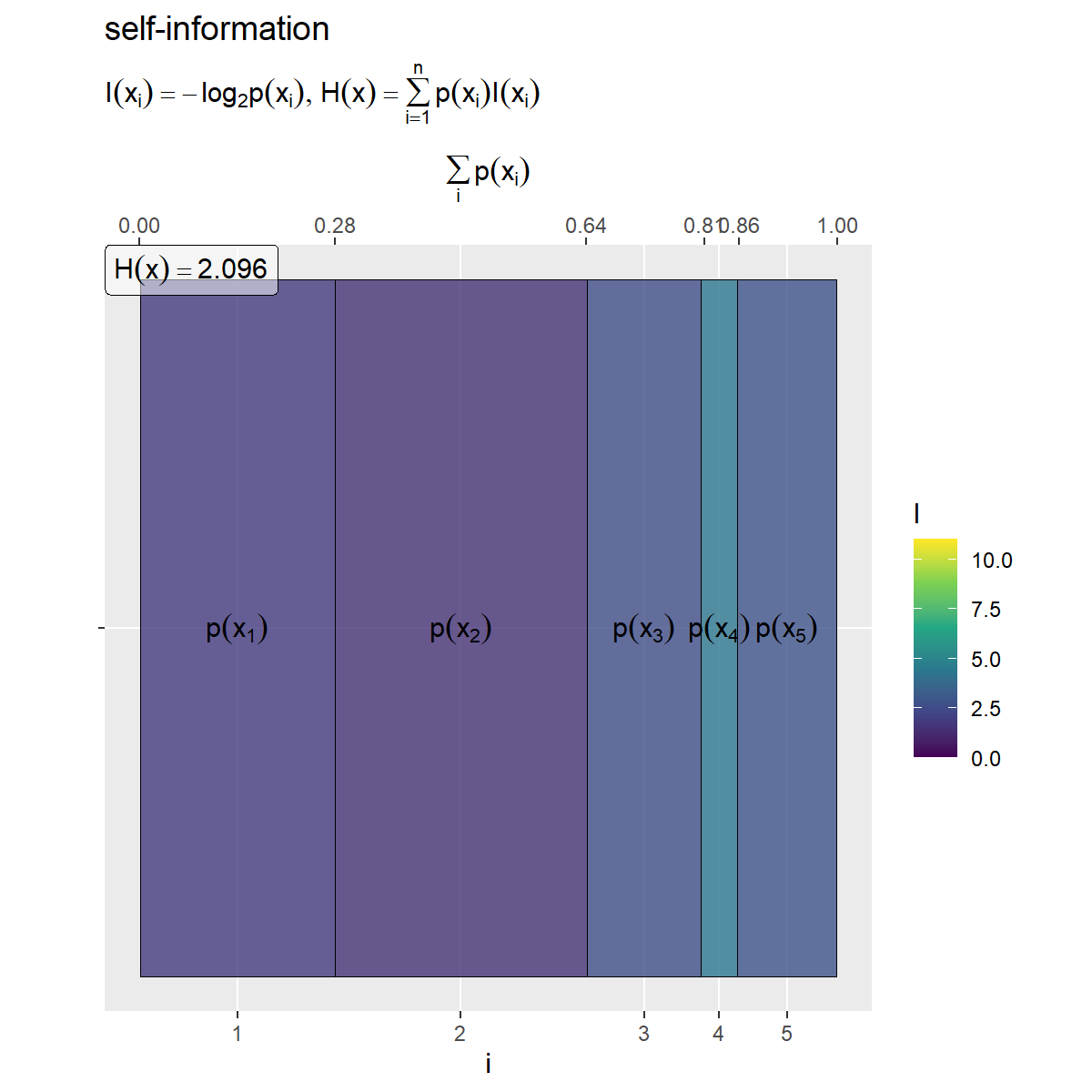

　 $\mathbf{x}$ の各事象の自己情報量のヒートマップを作成します。

# 自己情報量(グラデーション)の最大値を設定
I_max <- entropy_xy_df |>
  dplyr::select(I_x, I_y, I_y.x, I_xy, I_x_y) |> # 自己情報量列
  (\(.){.[. < Inf]})() |> # 確率が0の事象を除く
  max() |>
  ceiling() # 小数点以下を切り上げ

# 平均情報量を計算
H_x <- sum(entropy_x_df[["p_x"]] * entropy_x_df[["I_x"]], na.rm = TRUE)

# ラベル用の文字列を作成
fnc_label <- paste0(
  "list(",
  "I(x[i]) == - log[2]*p(x[i])", ", ",
  "H(x) == sum(p(x[i]) * I(x[i]), i==1, n)",
  ")"
)
H_x_label <- paste0("H(x) == ", round(H_x, digits = 3))

# xの自己情報量を作図
entropy_x_graph <- ggplot() +
  geom_tile(data = entropy_x_df,
            mapping = aes(x = coord_x, y = 0, width = p_x, height = 1, fill = I_x),
            color = "black", alpha = 0.8) + # 自己情報量
  geom_text(data = entropy_x_df,
            mapping = aes(x = coord_x, y = 0, label = label_p_x), parse = TRUE) + # 確率の式
  geom_label(mapping = aes(x = -Inf, y = Inf), label = H_x_label, hjust = 0, vjust = 1, parse = TRUE,
             alpha = 0.5) + # エントロピーの値
  scale_x_continuous(breaks = coord_x_vec, labels = x_idx,
                     sec.axis = sec_axis(trans = ~., breaks = round(cumsum(c(0, p_x_vec)), digits = 2),
                                         name = expression(sum(p(x[i]), i)))) + # xのインデックスと累積確率
  scale_y_continuous(breaks = 0, labels = NULL) + # yのインデックス
  scale_fill_viridis_c(limits = c(0, I_max)) + # グラデーション
  coord_fixed(ratio = 1) + # アスペクト比
  theme(panel.grid.minor = element_blank()) + # 図の体裁
  labs(title = "self-information",
       subtitle = parse(text = fnc_label),
       fill = "I",
       x = "i", y = "")
entropy_x_graph

　自己情報量の最大値をI_maxとしておき、塗りつぶし色(z軸の値)を自己情報量列として、「条件付き確率のヒートマップ」のときと同様に作図します。

　エントロピー $H(\mathbf{x}) = - \sum_{i=1}^n p(x_i) I(x_i)$ を計算して、geom_label()でラベルとして表示します。

　同様に、 $\mathbf{y}$ の各事象の自己情報量のヒートマップを作成します。

# 平均情報量を計算
H_y <- sum(entropy_y_df[["p_y"]] * entropy_y_df[["I_y"]], na.rm = TRUE)

# ラベル用の文字列を作成
fnc_label <- paste0(
  "list(",
  "I(y[j]) == - log[2]*p(y[j])", ", ",
  "H(y) == sum(p(y[j]) * I(y[j]), j==1, m)",
  ")"
)
H_y_label <- paste0("H(y) == ", round(H_y, digits = 3))

# yの自己情報量を作図
entropy_y_graph <- ggplot() +
  geom_tile(data = entropy_y_df,
            mapping = aes(x = 0, y = coord_y, width = 1, height = p_y, fill = I_y),
            color = "black", alpha = 0.8) + # 自己情報量
  geom_text(data = entropy_y_df,
            mapping = aes(x = 0, y = coord_y, label = label_p_y), parse = TRUE) + # 確率の式
  geom_label(mapping = aes(x = -Inf, y = Inf), label = H_y_label, hjust = 0, vjust = 1, parse = TRUE,
             alpha = 0.5) + # エントロピーの値
  scale_x_continuous(breaks = 0, labels = NULL) + # xのインデックス
  scale_y_continuous(breaks = coord_y_vec, labels = y_idx,
                     sec.axis = sec_axis(trans = ~., breaks = round(cumsum(c(0, p_y_vec)), digits = 2),
                                         name = expression(sum(p(y[j]), j)))) + # yのインデックスと累積確率
  scale_fill_viridis_c(limits = c(0, I_max)) + # グラデーション
  coord_fixed(ratio = 1) + # アスペクト比
  theme(panel.grid.minor = element_blank()) + # 図の体裁
  labs(title = "self-information",
       subtitle = parse(text = fnc_label),
       fill = "I",
       x = "", y = "j")
entropy_y_graph

　 $\mathbf{x}, \mathbf{y}$ の事象の組み合わせごとの(依存関係がないとみなした)自己情報量のヒートマップを作成します。

# 平均情報量を計算
H_x_y <- sum(entropy_xy_df[["p_x_y"]] * entropy_xy_df[["I_x_y"]], na.rm = TRUE)

# ラベル用の文字列を作成
fnc_label <- paste0(
  "list(",
  "p[list(i, j)] == p(x[i]) * p(y[j])", ", ",
  "I[list(i, j)] == - log[2]*(p(x[i]) * p(y[j]))", ", ",
  "H[list(x, y)] == sum({}, i==1, n) * sum({}, j==1, m) * p[list(i, j)] * I[list(i, j)]",
  ")"
)
H_x_y_label <- paste0("H[list(x, y)] == ", round(H_x_y, digits = 3))

# x・yの自己情報量を作図
entropy_x_y_graph <- ggplot() +
  geom_tile(data = entropy_xy_df,
            mapping = aes(x = coord_x, y = coord_y, width = p_x, height = p_y, fill = I_x_y),
            color = "black", alpha = 0.8) + # 確率
  geom_text(data = entropy_xy_df,
            mapping = aes(x = coord_x, y = coord_y, label = label_p_x_y), parse = TRUE,
            angle = 30, size = 2.5) + # 確率の式
  geom_label(mapping = aes(x = -Inf, y = Inf), label = H_x_y_label, hjust = 0, vjust = 1, parse = TRUE,
             alpha = 0.5) + # エントロピーの値
  scale_x_continuous(breaks = coord_x_vec, labels = x_idx,
                     sec.axis = sec_axis(trans = ~., breaks = round(cumsum(c(0, p_x_vec)), digits = 2),
                                         name = expression(sum(p(x[i]), i)))) + # xのインデックスと累積確率
  scale_y_continuous(breaks = coord_y_vec, labels = y_idx,
                     sec.axis = sec_axis(trans = ~., breaks = round(cumsum(c(0, p_y_vec)), digits = 2),
                                         name = expression(sum(p(y[j]), j)))) + # yのインデックスと累積確率
  scale_fill_viridis_c(limits = c(0, I_max)) + # グラデーション
  coord_fixed(ratio = 1) + # アスペクト比
  theme(panel.grid.minor = element_blank()) + # 図の体裁
  labs(title = "product of probability",
       subtitle = parse(text = fnc_label),
       fill = "I",
       x = "i", y = "j")
entropy_x_y_graph

　確率の積を用いてエントロピー $- \sum_{i=1}^n \sum_{j=1}^m p(x_i) p(y_j) \log_2 (p(x_i) p(y_j))$ を計算して、ラベルとして表示します。

　条件付けされた $\mathbf{y}$ の各事象の自己情報量のヒートマップを作成します。

# 平均情報量を計算
H_y.x <- sum(entropy_xy_df[["p_xy"]] * entropy_xy_df[["I_y.x"]], na.rm = TRUE)

# ラベル用の文字列を作成
fnc_label <- paste0(
  "list(",
  "x[i] == i, y[j] == j", ", ",
  "y[j] == n * x[i]", ", ",
  "I(y[j]~'|'~x[i]) == - log[2]*p(y[j]~'|'~x[i])", ", ",
  "H(x, y) == sum({}, i==1, n) * sum({}, j==1, m) * p(x[i], y[j]) * I(y[j]~'|'~x[i])",
  ")"
)
H_y.x_label_df <- tibble::tibble(
  i = 1, # xのインデックス(ラベルを配置する条件番号)
  H_y.x_label = paste0("H(y~'|'~x) == ", round(H_y.x, digits = 3))
)

# 条件付きyの自己情報量を作図
entropy_y.x_graph <- ggplot() +
  geom_tile(data = entropy_xy_df,
            mapping = aes(x = 0, y = coord_y.x, width = 1, height = p_y.x, fill = I_y.x),
            color = "black", alpha = 0.8) + # 自己情報量
  geom_text(data = entropy_xy_df,
           mapping = aes(x = 0, y = coord_y.x, label = label_p_y.x), parse = TRUE,
           angle = 0) + # 確率の式
  geom_label(data = H_y.x_label_df,
             mapping = aes(x = -Inf, y = Inf, label = H_y.x_label), hjust = 0, vjust = 1, parse = TRUE,
             alpha = 0.5) + # エントロピーの値
  scale_x_continuous(breaks = 0, labels = NULL) + # xのインデックス
  scale_y_continuous(breaks = 0.5, labels = NULL,
                     sec.axis = sec_axis(trans = ~., breaks = seq(from = 0, to = 1, by = 0.25),
                                         name = expression(sum(p(y[j]~'|'~x[i]), j)))) + # yのインデックスと累積確率
  scale_fill_viridis_c(limits = c(0, I_max)) + # グラデーション
  facet_grid(. ~ i, labeller = label_bquote(cols = x[.(i)])) + # xの事象(条件)ごとに分割
  coord_fixed(ratio = 1) + # アスペクト比
  theme(panel.grid.minor = element_blank()) + # 図の体裁
  labs(title = "conditional information",
       subtitle = parse(text = fnc_label),
       fill = "I",
       x = "i", y = "j")
entropy_y.x_graph

　条件付きエントロピー $H(\mathbf{y} | \mathbf{x}) = - \sum_{i=1}^n \sum_{j=1}^m p(x_i, y_j) I(y_j | x_i)$ を計算して、ラベルとして表示します。条件付き確率p_y.xではなく、結合確率p_xyを用いて期待値をとる点に注意してください。

　 $\mathbf{x}, \mathbf{y}$ の事象の組み合わせごとの自己情報量のヒートマップを作成します。

# 平均情報量を計算
H_xy <- sum(entropy_xy_df[["p_xy"]] * entropy_xy_df[["I_xy"]], na.rm = TRUE)

# ラベル用の文字列を作成
fnc_label <- paste0(
  "list(",
  "x[i] == i, y[j] == j", ", ",
  "y[j] == n * x[i]", ", ",
  "p(x[i], y[j]) == p(x[i]) * p(y[j]~'|'~x[i])", ", ",
  "I(x[i], y[j]) == - log[2]*p(x[i], y[j])", ", ",
  "H(x, y) == sum({}, i==1, n) * sum({}, j==1, m) * p(x[i], y[j]) * I(x[i], y[j])",
  ")"
)
H_xy_label <- paste0("H(x, y) == ", round(H_xy, digits = 3))

# x・yの自己情報量を作図
entropy_xy_graph <- ggplot() +
  geom_tile(data = entropy_xy_df,
            mapping = aes(x = coord_x, y = coord_y.x, width = p_x, height = p_y.x, fill = I_xy),
            color = "black", alpha = 0.8) + # 自己情報量
  geom_text(data = entropy_xy_df,
            mapping = aes(x = coord_x, y = coord_y.x, label = label_p_xy), parse = TRUE,
            angle = 0) + # 確率の式
  geom_label(mapping = aes(x = -Inf, y = Inf), label = H_xy_label, hjust = 0, vjust = 1, parse = TRUE,
             alpha = 0.5) + # エントロピーの値
  scale_x_continuous(breaks = coord_x_vec, labels = x_idx,
                     sec.axis = sec_axis(trans = ~., breaks = round(cumsum(c(0, p_x_vec)), digits = 2),
                                         name = expression(sum(p(x[i]), i)))) + # xのインデックスと累積確率
  scale_y_continuous(breaks = 0.5, labels = NULL,
                     sec.axis = sec_axis(trans = ~., breaks = seq(from = 0, to = 1, by = 0.25),
                                         name = expression(sum(p(y[j]~'|'~x[i]), j)))) + # yのインデックスと累積確率
  scale_fill_viridis_c(limits = c(0, I_max)) + # グラデーション
  coord_fixed(ratio = 1, clip = "off") + # アスペクト比
  theme(panel.grid.minor = element_blank()) + # 図の体裁
  labs(title = "joint information",
       subtitle = parse(text = fnc_label),
       fill = "I",
       x = "i", y = "j")
entropy_xy_graph

　結合エントロピー(多変数の平均情報量) $H(\mathbf{x}, \mathbf{y}) = - \sum_{i=1}^n \sum_{j=1}^m p(x_i, y_j) I(x_i, y_j)$ を計算して、ラベルとして表示します。

　5つのグラフを並べて描画します。

# 並べて描画
entropy_joint_graph <- patchwork::wrap_plots(
  (entropy_y_graph | entropy_y.x_graph) /
  (entropy_x_graph | (entropy_x_y_graph | entropy_xy_graph)),
  heights = 1, guides = "collect"
)
entropy_joint_graph

　事象(セル)ごとの自己情報量(色を高さとみなして)の期待値(面積の割合と高さの加重平均)がエントロピーや結合エントロピーの値です。
　条件付きエントロピーは、条件付き確率(右上のグラフの各セル)の自己情報量を、結合確率(右下のグラフの各セル)により期待値(加重平均)をとった値です。

　結合確率と確率の積の比の自己情報量を棒グラフで可視化します。

・作図コード(クリックで展開)

　事象の組み合わせごとに、結合確率と確率の積の比の対数の棒グラフを作成します。

# 相互情報を計算
I_mutual <- sum(entropy_xy.x.y_df[["p_xy"]] * entropy_xy.x.y_df[["I_xy.x.y"]], na.rm = TRUE)

# ラベル用の文字列を作成
fnc_label <- paste0(
  "list(",
  "paste(p[list(i, j)] == frac(p(x[i], y[j]), p(x[i])*p(y[j])), {} == frac(p(y[j]~'|'~x[i]), p(y[j])))", ", ",
  "I[list(i, j)] == log[2]*p[list(i, j)]", ", ",
  "I(x~';'~y) == sum({}, i==1, n) * sum({}, j==1, m) * p(x[i], y[j]) * I[list(i, j)]",
  ")"
)
I_mutual_label_df <- tibble::tibble(
  i = max(x_idx), # xのインデックス(ラベルを配置する事象番号)
  j = 1, # yのインデックス(ラベルを配置する事象番号)
  I_mutual_label = paste0("I(x~';'~y) == ", round(I_mutual, digits = 3))
)

# 結合確率と2事象の確率の比の対数を作図
entropy_xy.x.y_graph <- ggplot() +
  geom_bar(data = entropy_xy.x.y_df,
           mapping = aes(x = i, y = I_xy.x.y), stat = "identity",
           width = 1, alpha = 0.8) + # 確率の比の対数
  geom_text(data = entropy_xy.x.y_df,
           mapping = aes(x = i, y = 0, label = label_p_xy.x.y), parse = TRUE,
           vjust = 0, size = 3) + # 確率の式
  geom_label(data = I_mutual_label_df,
             mapping = aes(x = Inf, y = Inf, label = I_mutual_label), hjust = 1, vjust = 1, parse = TRUE,
             alpha = 0.5) + # エントロピーの値
  scale_x_continuous(breaks = x_idx, minor_breaks = FALSE) + # xのインデックス
  scale_y_continuous(sec.axis = sec_axis(trans = ~., breaks = 0, labels = NULL, name = "j")) + # 確率の比とyのインデックス
  facet_grid(j ~ i, labeller = label_bquote(rows = y[.(j)], cols = x[.(i)]), scales = "free_x") + # 事象の組み合わせごとに分割
  coord_cartesian(clip = "off") + # 描画範囲
  labs(title = "
ratio of probabilities with and without conditions",
       subtitle = parse(text = fnc_label),
       x = "i",
       y = expression(I[list(i, j)]))
entropy_xy.x.y_graph
