はじめに

　機械学習や統計学で登場する各種の確率分布について、「計算式の導出・計算のスクラッチ実装・計算過程や結果の可視化」などの「数式・プログラム・図」を用いた解説により、様々な角度から理解を目指すシリーズです。

　この記事では、ガウス分布の乱数とガウス分布の関係についてPythonを使って確認します。

【前の内容】

www.anarchive-beta.com

【他の内容】

www.anarchive-beta.com

【今回の内容】

はじめに
1次元ガウス分布から1次元ガウス分布の生成
- 確率分布の生成
- ハイパーパラメータの影響
  - ハイパーパラメータとサンプル分布の関係
参考文献
おわりに

1次元ガウス分布から1次元ガウス分布の生成

　1次元ガウス分布(Gaussian distribution・正規分布・Normal distribution)に従う乱数をパラメータとして用いることで、1次元ガウス分布を生成します。この記事では、Pythonを利用して生成します。
　ガウス分布については「1次元ガウス分布の定義式 - からっぽのしょこ」、Rを利用する場合は「【R】1次元ガウス分布から確率分布の生成 - からっぽのしょこ」を参照してください。

　利用するライブラリを読み込みます。

# ライブラリを読込
import numpy as np
from scipy.stats import norm
import matplotlib.pyplot as plt

確率分布の生成

　1次元ガウス分布から1次元ガウス分布を作成します。

数式の設定

　平均パラメータ $\mu$ 、標準偏差パラメータ $\sigma$ (分散パラメータ $\sigma^2$ )の1次元ガウス分布 $\mathcal{N}(m \mid \mu, \sigma^2)$ をパラメータの生成分布とします。
　生成分布からサンプル分布のパラメータ $m_n$ を生成します。

$\displaystyle m_n \sim \mathcal{N}(\mu, \sigma^2)$

　平均パラメータ $m_n$ 、標準偏差パラメータ $s$ (分散パラメータ $s^2$ )の1次元ガウス分布 $\mathcal{N}(x \mid m_n, s^2)$ をサンプリングした確率分布とします。標準偏差パラメータ $s$ は固定とします。

生成分布の設定

　1次元ガウス分布については「【Python】1次元ガウス分布の作図 - からっぽのしょこ」や「【Python】1次元ガウス分布の乱数生成 - からっぽのしょこ」を参照してください。

　生成分布のパラメータ $\mu, \sigma$ を設定します。

# ガウス分布のパラメータを指定
mu    = 0.0
sigma = 2.5
print(mu)
print(sigma)

0.0
2.5

　平均 $\mu$ 、標準偏差(正の値) $\sigma \gt 0$ を指定します。

　サンプルサイズ $N$ を指定して、生成分布の乱数(サンプル分布のパラメータ) $m_n$ を生成します。

# サンプルサイズを指定
N = 6

# ガウス分布の乱数を生成
m_n = np.random.normal(loc=mu, scale=sigma, size=N)
m_n.sort() # 昇順に並べ替え
print(m_n[:5])

[-2.40190527 -0.65720578  0.67387146  1.53138036  4.20901637]

　サンプルサイズ(データ数) $N$ を指定します。
　 $N$ 個のサンプル(ガウス分布の乱数) $m_1, \cdots, m_N$ を作成して、サンプル分布(ガウス分布)の平均パラメータ $m_n$ として用います。

　ガウス分布の確率変数 $m$ の作図範囲を設定します。

# m軸の範囲を設定
#x_min = -10.0
#x_max = 10.0
u = 5.0
m_size = sigma # 基準値を指定
m_size *= 3.0 # 倍率を指定
m_size = max(m_size, *np.abs(m_n - mu)) # サンプルと比較
m_size = np.ceil(m_size /u)*u  # u単位で切り上げ
m_min  = mu - m_size
m_max  = mu + m_size
print(m_min, m_max)

# m軸の値を作成
m_vec = np.linspace(start=m_min, stop=m_max, num=1001)
print(m_vec[:5])

-10.0 10.0
[-10.    -9.98  -9.96  -9.94  -9.92]

　この例では、標準偏差 $\sigma$ の倍数、またはサンプルの偏差 $m_n - \mu$ の絶対値の最大値、の大きい方の値を使って、範囲を設定しています。

　生成分布の確率密度 $\mathcal{N}(m \mid \mu, \sigma^2)$ を計算します。

# ガウス分布の確率密度を計算
gen_dens_vec = norm.pdf(x=m_vec, loc=mu, scale=sigma)
print(gen_dens_vec[:5])

[5.35320903e-05 5.52710516e-05 5.70628501e-05 5.89089654e-05
 6.08109148e-05]

　確率密度を計算して、配列に格納します。

　生成分布とサンプルのグラフを作成します。

# カラーマップを作成:(配色の共通化用)
cmap = plt.get_cmap('tab10') # カラーマップを指定
color_num = 10               # カラーマップの色数を設定

# ラベル用の文字列を作成
param_lbl = f'$N = {N}, \\mu = {mu}, \\sigma = {sigma}$'

# 生成分布を作図
plt.figure(figsize=(9, 6), dpi=100, facecolor='white')
plt.plot(
    m_vec, gen_dens_vec,
    color='black', linewidth=1.0
) # 生成分布
for n in range(N):
    m = m_n[n] # 平均パラメータ
    plt.scatter(
        x=m, y=0.0,
        color=cmap(n%color_num), alpha=0.5, s=50,
        label=f'$m_{{{n+1}}} = {m:.2f}$'
    ) # サンプル
plt.xlabel('$m$')
plt.ylabel('density')
plt.suptitle('Gaussian distribution', fontsize=20)
plt.title(param_lbl, loc='left')
plt.grid()
plt.legend(title='sample', prop={'size': 8}, loc='upper left')
plt.show()

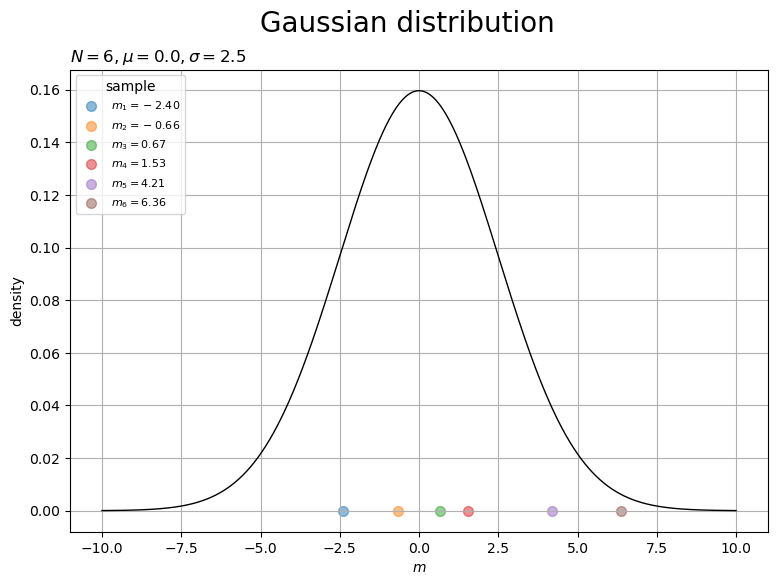

　生成分布 $\mathcal{N}(m \mid \mu, \sigma)$ を曲線、 $N$ 個のサンプル $m_n$ を色付けした点として描画します。

サンプル分布の作図

　サンプル分布の固定するパラメータ $s$ を設定します。

# ガウス分布のパラメータを指定
s = 1.0
print(s)

1.0

　標準偏差(正の値) $s \gt 0$ を指定します。

　サンプル分布の確率変数 $x$ の作図範囲を設定します。

# x軸の範囲を設定
x_min = m_min
x_max = m_max

# x軸の値を作成
x_vec = m_vec.copy()
print(x_vec[:5])

[-10.    -9.98  -9.96  -9.94  -9.92]

　作図の都合上、生成分布の確率変数 $m$ と同じ範囲にします。

　サンプル $m_n$ ごとにサンプル分布の確率密度 $\mathcal{N}(x \mid m_n, s^2)$ を計算します。

# ガウス分布の確率密度を計算
smp_dens_lt = [
    norm.pdf(x=x_vec, loc=m_n[n], scale=s) for n in range(N)
]
print(np.array(smp_dens_lt).shape)
print(smp_dens_lt[0][:5])

(6, 1001)
[1.16084236e-13 1.35108478e-13 1.57187583e-13 1.82801668e-13
 2.12504609e-13]

　リスト内包表記により、 $N$ 個のパラメータ $m_n$ ごとに確率密度を計算して、リストに格納します。

　サンプル分布のグラフを作成します。

# ガウス分布を作図
plt.figure(figsize=(9, 6), dpi=100, facecolor='white')
for n in range(N):
    m = m_n[n] # 平均パラメータ
    plt.plot(
        x_vec, smp_dens_lt[n],
        color=cmap(n%color_num), linewidth=1.0,
        label=f'$m_{{{n+1}}} = {m:.2f}, s = {s}$'
    ) # サンプル分布
plt.xlabel('$x$')
plt.ylabel('density')
plt.suptitle('Gaussian distribution', fontsize=20)
plt.title(param_lbl, loc='left')
plt.grid()
plt.legend(title='parameter', prop={'size': 8}, loc='upper left')
plt.show()

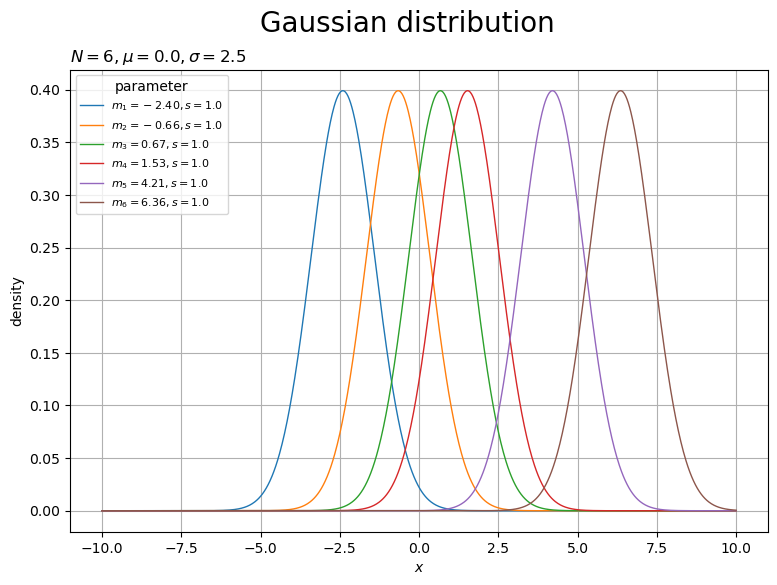

　 $N$ 個のサンプル $m_n$ を平均パラメータとして用いたガウス分布 $\mathcal{N}(x \mid m_n, s)$ を色付けした曲線として描画します。

　以上で、基本的な確率分布の生成の処理を確認しました。続いて、生成分布のサンプルとサンプル分布の関係を図で確認します。

サンプルとパラメータの対応関係

　生成分布とサンプル分布の対応関係を図で表します。

・作図コード(クリックで展開)

# カラーマップを作成:(配色の共通化用)
cmap = plt.get_cmap('tab10') # カラーマップを指定
color_num = 10               # カラーマップの色数を設定

# ガウス分布からガウス分布の生成を作図
fig, axes = plt.subplots(
    nrows=2, ncols=1, constrained_layout=True,
    figsize=(12, 9), dpi=100, facecolor='white'
)

# 生成分布を描画
ax = axes[0]
ax.plot(
    m_vec, gen_dens_vec,
    color='black', linewidth=1.0,
    label=f'$\\mu = {mu}, \\sigma = {sigma}$',
    zorder=1
) # 生成分布

for n in range(N):

    # 値を取得
    m = m_n[n] # サンプル
    smp_dens_vec = smp_dens_lt[n] # 確率密度
    color_tp = cmap(n%color_num) # 色

    # 生成分布を描画
    ax = axes[0]
    ax.axvline(
        x=m,
        color=color_tp, linewidth=1.0, linestyle='--',
        zorder=0
    ) # サンプルの位置
    ax.scatter(
        x=m, y=0.0,
        color=color_tp, s=50,
        zorder=2
    ) # サンプル

    # サンプル分布を描画
    ax = axes[1]
    ax.axvline(
        x=m,
        color=color_tp, linewidth=1.0, linestyle='--',
        zorder=0
    ) # サンプルとの対応
    ax.plot(
        x_vec, smp_dens_vec,
        color=color_tp, linewidth=1.0,
        label=f'$m_{{{n+1}}} = {m:.2f}, s = {s}$',
        zorder=1
    ) # サンプル分布

# 生成分布を装飾
ax = axes[0]
ax.set_xlabel('$m$') # m軸ラベル
ax.set_ylabel('$p(m \\mid \\mu, \\sigma^2)$') # 確率密度軸ラベル
ax.set_title('Gaussian distribution', fontsize=20)
ax.legend(title='generator', prop={'size': 8}, loc='upper left')
ax.grid()
ax.set_xlim(xmin=m_min, xmax=m_max) # (軸の対応用)

# 第2軸を設定
ax2 = ax.twiny() # 2軸用のオブジェクトを取得
ax2.set_xticks(ticks=m_n, labels=[f'$m_{{{n+1}}}$' for n in range(N)]) # サンプルラベル
ax2.set_xlim(xmin=x_min, xmax=x_max) # (軸の対応用)

# サンプル分布を装飾
ax = axes[1]
ax.set_xlabel('$x$') # x軸ラベル
ax.set_ylabel('$p(x \\mid m, s^2)$') # 確率密度軸ラベル
ax.set_title('Gaussian distribution', fontsize=20)
ax.legend(title='sample', prop={'size': 8}, loc='upper left')
ax.grid()
ax.set_xlim(xmin=x_min, xmax=x_max) # (軸の対応用)

# 第2軸を設定
ax2 = ax.twiny() # 2軸用のオブジェクトを取得
ax2.set_xticks(ticks=m_n, labels=[f'$m_{{{n+1}}}$' for n in range(N)]) # サンプルラベル
ax2.set_xlim(xmin=x_min, xmax=x_max) # (軸の対応用)

plt.show()

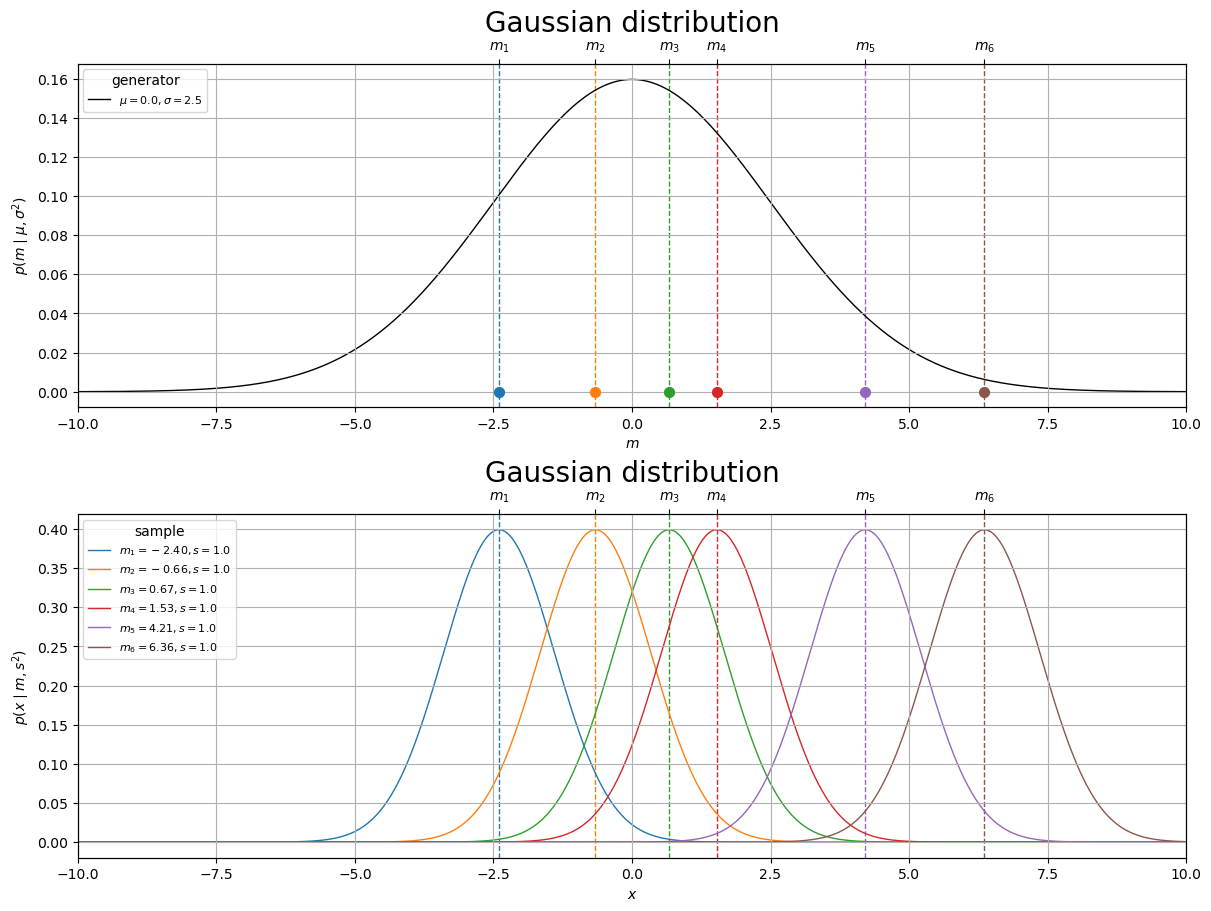

　生成分布(ガウス分布)のサンプル $m_n$ とサンプル分布(ガウス分布)の期待値(平均パラメータ) $\mathbb{E}[x] = m_n$ が一致するのを確認できます。

　以上で、基本的な確率分布の生成の処理を確認しました。

スポンサードリンク

ハイパーパラメータの影響

　次は、生成分布のパラメータ(ハイパーパラメータ・超パラメータ)の値を少しずつ変化させて、生成分布とサンプル分布のグラフの変化をアニメーションで確認します。
　作図コードについては「Probability-Distribution/code/gaussian/generate_gaussian.py at main · anemptyarchive/Probability-Distribution · GitHub」を参照してください。

ハイパーパラメータとサンプル分布の関係

　生成分布(ガウス分布) $\mathcal{N}(m \mid \mu, \sigma)$ における累積確率が等間隔になるように $N$ 個のパラメータ(サンプル) $m_n$ を作成し、それぞれを平均パラメータとする $N$ 個のサンプル分布(ガウス分布) $\mathcal{N}(x \mid m_n, s)$ を描画して、ハイパーパラメータを変化させます。

　平均パラメータ $\mu$ を変化させたときのガウス分布の形状の変化をアニメーションにします。

　 $\mu$ の値に応じて、 $m_n$ の期待値 $\mathbb{E}[m] = \mu$ が変化するので、 $\mu$ の値の付近に集中するようにサンプル $m_n$ が変化するのが分かります。
　それに対応して、各サンプル分布の $x$ の期待値 $\mathbb{E}[x] = m_n$ が変化するので、サンプル分布の中心の位置(山全体)も変化します。

　標準偏差パラメータ $\sigma$ による変化をアニメーションにします。

　 $\sigma$ が大きくなるほど、 $m_n$ の分散 $\mathbb{V}[m] = \sigma^2$ が大きくので、 $m_n$ の散らばり具合が大きくなるのが分かります。
　それに対応して、各サンプル分布の $x$ の期待値 $\mathbb{E}[x] = m_n$ が変化するので、サンプル分布の中心の位置(山全体)の散らばり具合も大きくなります。
