はじめに

　機械学習や統計学で登場する各種の確率分布について、「計算式の導出・計算のスクラッチ実装・計算過程や結果の可視化」などの「数式・プログラム・図」を用いた解説により、様々な角度から理解を目指すシリーズです。

　この記事では、混合ポアソン分布のグラフ作成ついてR言語を使って確認します。

【前の内容】

www.anarchive-beta.com

【他の内容】

www.anarchive-beta.com

【今回の内容】

はじめに
混合ポアソン分布の作図
- グラフの作成
参考文献
おわりに

混合ポアソン分布の作図

　混合ポアソン分布(mixture Poisson distribution)のグラフを作成します。この記事では、PythonのMatplotlibライブラリを利用して作図します。
　ポアソン分布については「【Python】ポアソン分布の作図 - からっぽのしょこ」、混合ポアソン分布については「混合ポアソン分布の定義式の導出 - からっぽのしょこ」、確率計算については「【Python】混合ポアソン分布の計算 - からっぽのしょこ」、Rを利用する場合は「【R】混合ポアソン分布の作図 - からっぽのしょこ」を参照してください。

　利用するライブラリを読み込みます。

# ライブラリを読込
import numpy as np
from scipy.stats import poisson
import matplotlib.pyplot as plt

グラフの作成

　混合ポアソン分布のグラフを作成します。

パラメータの設定

　混合ポアソン分布のパラメータ $\boldsymbol{\lambda}$ を設定します。

# 期待値パラメータを指定
lambda_k = np.array([1.0, 5.5, 10.0, 16.8])
print(lambda_k)

[ 1.   5.5 10.  16.8]

　各クラスタ(クラス)に対応する $K$ 個のポアソン分布のパラメータ $\boldsymbol{\lambda} = \{\lambda_1, \cdots, \lambda_K\}$ を指定します。各値は、クラスタ $k$ における単位時間における発生回数の期待値であり、正の値 $\lambda_k \gt 0$ を満たす必要があります。

　クラスタの混合比率 $\boldsymbol{\pi}$ を設定します。

# 混合比率パラメータを指定
pi_k = np.array([0.2, 0.3, 0.1, 0.4])
print(pi_k)
print(np.sum(pi_k))

[0.2 0.3 0.1 0.4]
1.0

　カテゴリ分布のパラメータ $\boldsymbol{\pi} = (\pi_1, \cdots, \pi_K)$ を指定します。各値は、クラスタ $k$ の割り当て確率であり、0から1の値 $0 \leq \pi_k \leq 1$ で、総和が1になる値 $\sum_{k=1}^K \pi_k = 1$ を満たす必要があります。

　クラスタ数 $K$ を設定します。

# クラスタ数を設定
K = len(lambda_k)
print(K)

　クラスタ数 $K$ を作成します。
　この例では、パラメータの要素数を使います。

　確率変数がとり得る値 $x$ を設定します。

# x軸の範囲を設定
u = 5.0
x_max = np.max(lambda_k) # 基準値を指定
x_max *= 1.5 # 倍率を指定
x_max = np.ceil(x_max /u)*u # u単位で切り上げ
#x_max = 30
print(x_max)

# x軸の値を作成
x_vec = np.arange(start=0, stop=x_max+1, step=1)
print(x_vec[:5])

30.0
[0. 1. 2. 3. 4.]

　単位時間における発生回数(非負の整数) $x \in \{0, 1, 2, \cdots\}$ の数値ベクトルを作成します。
　この例では、指定したパラメータ(変数の期待値 $\mathbb{E}[x] = \lambda_k$ ) lambda_k の最大値を使って、範囲を設定します。

　続いて、設定した値に従う確率を計算して、グラフを作成していきます。

確率分布の計算

　 $x$ の値ごとに混合ポアソン分布に従う重み付け確率 $p(x, s = k \mid \lambda_k, \boldsymbol{\pi})$ を計算します。

# クラスタごとの重み付け確率を計算
weighted_prob_lt = [
    pi_k[k] * poisson.pmf(k=x_vec, mu=lambda_k[k]) for k in range(K)
]
print(len(weighted_prob_lt))
print(weighted_prob_lt[0][:5])

(4, 31)
[0.07357589 0.07357589 0.03678794 0.01226265 0.00306566]

　クラスタ( lambda_k, pi_k の要素)ごとに、重み付け確率を計算して、リストに格納します。リスト内包表記により、パラメータ $\boldsymbol{\lambda}, \boldsymbol{\pi}$ のペアと変数 $x$ の全ての組み合わせに対して計算できます。
　ポアソン分布の確率は、sp.stats.poisson.pmf() で計算できます。確率変数の引数 k に $x$ (のベクトル)、パラメータの引数 mu に $\lambda_k$ を指定します。

　混合ポアソン分布の重み付け確率(クラスタの混合比率で割り引いた確率)は、次の式で計算できます。

$\displaystyle \begin{aligned} p(x, s = k \mid \lambda_k, \boldsymbol{\pi}) &= p(s = k \mid \boldsymbol{\pi}) p(x \mid s = k, \lambda_k) \\ &= \pi_k \mathrm{Poisson}(x \mid \lambda_k) \end{aligned}$

　 $x$ の値ごとに混合ポアソン分布に従う周辺確率 $p(x \mid \boldsymbol{\lambda}, \boldsymbol{\pi})$ を計算します。

# 周辺確率を計算
prob_vec = np.sum(weighted_prob_lt, axis=0)
print(prob_vec[:5])

(31,)
[0.07480648 0.0803648  0.05556152 0.04703213 0.0517701 ]

　変数( x_vec の要素)ごとに、重み付け確率の和を計算します。
　列ごとの和は、np.sum(axis=0) で計算できます。

　混合ポアソン分布の周辺確率(全てのクラスタを考慮した生成確率)は、次の式で計算できます。

$\displaystyle \begin{aligned} p(x \mid \boldsymbol{\lambda}, \boldsymbol{\pi}) &= \sum_{k=1}^K p(x, s = k \mid \lambda_k, \boldsymbol{\pi}) \\ &= \sum_{k=1}^K p(s = k \mid \boldsymbol{\pi}) p(x \mid s = k, \lambda_k) \\ &= \sum_{k=1}^K \pi_k \mathrm{Poisson}(x \mid \lambda_k) \end{aligned}$

確率分布の作図

　パラメータラベルを作成します。装飾用の処理です。

# ラベル用の文字列を作成
lambda_str = ', '.join([f'{lmd}' for lmd in lambda_k])
pi_str     = ', '.join([f'{pi}' for pi in pi_k])
param_lbl = f'$K = {K}, \\lambda = ({lambda_str}), \\pi = ({pi_str})$'
print(param_lbl)

$K = 4, \lambda = (1.0, 5.5, 10.0, 16.8), \pi = (0.2, 0.3, 0.1, 0.4)$

　ギリシャ文字などの記号を使った数式を表示する場合は、LaTeXの記法(LaTeXコマンド)を使います。数式に変換する範囲(コマンドの文字列)を $ で挟んで、'$コマンド$' の形式で文字列を指定します。ただし、メタ文字(改行文字 \n など)として認識されないために、バックスラッシュを追加(2つ \\ に)する必要がある場合があります。
　オブジェクト(プログラム上の変数)の値を使う場合は、f文字列(や format() )を使います。変数名を波括弧 {} で挟んで、f'{変数名}' の形式で文字列を指定します。(丸め込みなど)数値の文字列を調整する場合は、format() の記法で指定します。
　リスト内の文字列を結合する場合は、join() を使います。'区切り文字列'.join(リスト) 形式で指定します。

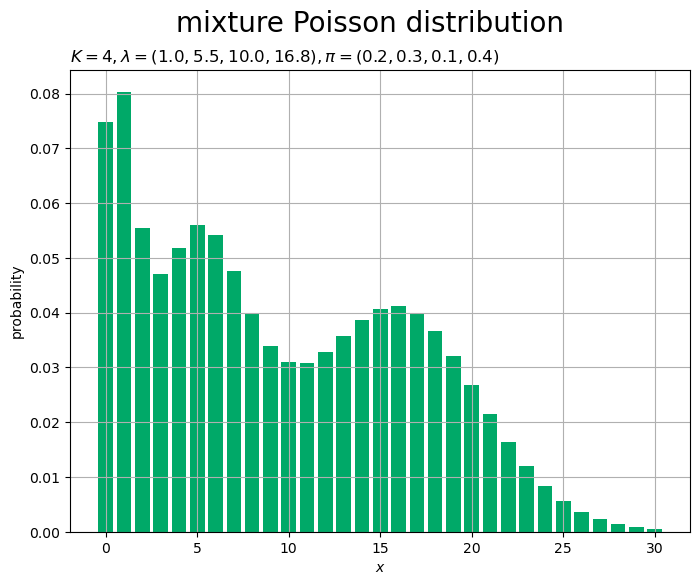

　混合ポアソン分布の棒グラフを作成します。

# 混合ポアソン分布を作図:棒グラフ
plt.figure(figsize=(8, 6), dpi=100, facecolor='white')
plt.bar(
    x=x_vec, height=prob_vec,
    color='#00A968'
) # 周辺確率
plt.xlabel('$x$') # x軸ラベル
plt.ylabel('probability') # y軸ラベル
plt.title(param_lbl, loc='left') # タイトル
plt.suptitle('mixture Poisson distribution', fontsize=20) # 図タイトル
plt.grid() # グリッド線
plt.show()

　棒グラフは、plt.bar() で描画できます。縦軸の引数(第2引数) height に確率を指定します。

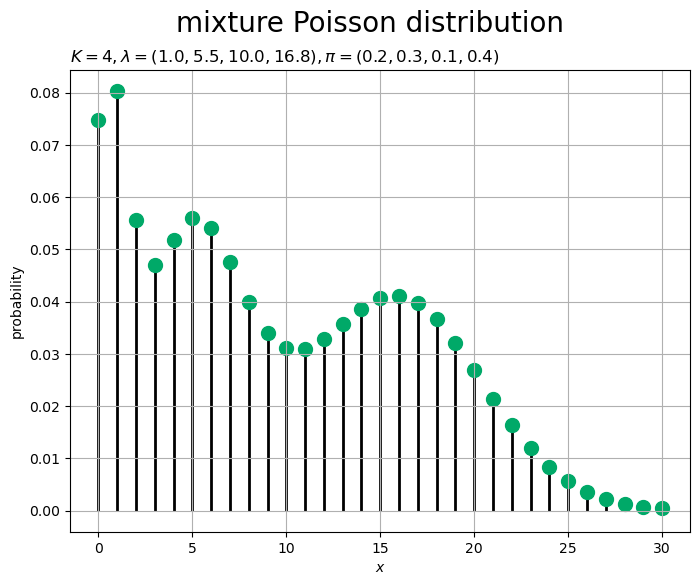

　幹図を作成します。

# 混合ポアソン分布を作図:幹図
plt.figure(figsize=(8, 6), dpi=100, facecolor='white')
plt.vlines(
    x=x_vec, ymin=0.0, ymax=prob_vec,
    color='black', linewidth=2.0, zorder=0
) # 線分
plt.scatter(
    x=x_vec, y=prob_vec,
    color='#00A968', s=100, zorder=1
) # 点
plt.xlabel('$x$') # x軸ラベル
plt.ylabel('probability') # y軸ラベル
plt.title(param_lbl, loc='left') # タイトル
plt.suptitle('mixture Poisson distribution', fontsize=20) # 図タイトル
plt.grid() # グリッド線
plt.show()

　幹図は、plt.vlines() と plt.scatter() を使って描画できます。plt.vlines() の x 引数にx座標、ymin 引数に0、ymax 引数に確率値を指定して、線分を描画します。先端に重ねるように、plt.scatter() で確率値の位置に点を描画します。
　描画順(重ねる順番)は zorder 引数の値の大小で指定できます。

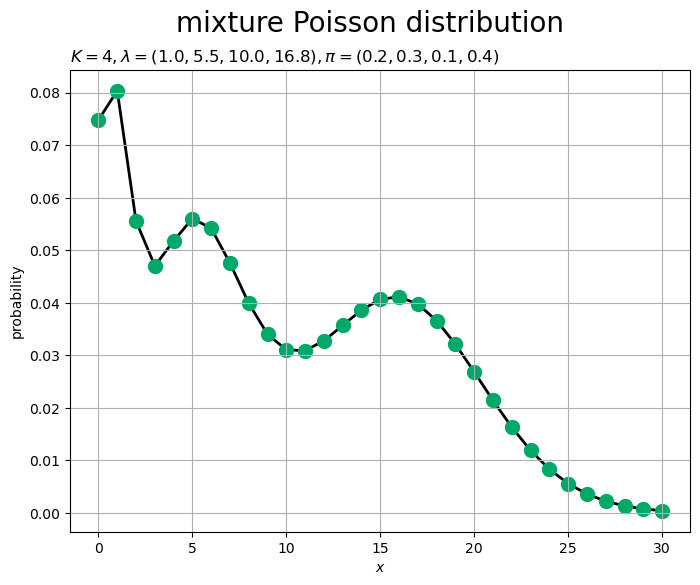

　折れ線グラフを作成します。

# 混合ポアソン分布を作図:折れ線グラフ
plt.figure(figsize=(8, 6), dpi=100, facecolor='white')
plt.plot(
    x_vec, prob_vec,
    color='black', linewidth=2.0, zorder=0
) # 線分
plt.scatter(
    x=x_vec, y=prob_vec,
    color='#00A968', s=100, zorder=1
) # 点
plt.xlabel('$x$') # x軸ラベル
plt.ylabel('probability') # y軸ラベル
plt.title(param_lbl, loc='left') # タイトル
plt.suptitle('mixture Poisson distribution', fontsize=20) # 図タイトル
plt.grid() # グリッド線
plt.show()

　折れ線グラフは、plt.plot() で描画できます。
　混合ポアソン分布は離散型の確率分布なので、変数がとり得る値(離散値)の位置に点を描画します。

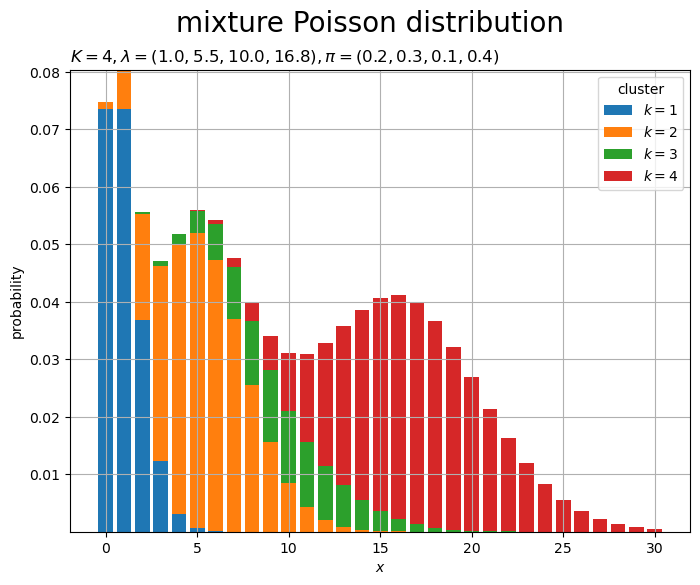

　クラスタごとに色分けした積み上げ棒グラフを作成します。

# 混合ポアソン分布を作図:積み上げ棒グラフ
plt.figure(figsize=(8, 6), dpi=100, facecolor='white')
for k in range(K):
    weighted_prob_vec = weighted_prob_lt[k] # 重み付け確率
    bottom_vec = np.sum(weighted_prob_lt[:k], axis=0) # 累積重み付け確率
    plt.bar(
        x=x_vec, bottom=bottom_vec, height=weighted_prob_vec,
        label=f'$k = {k+1}$'
    ) # 累積重み付け確率
plt.xlabel('$x$') # x軸ラベル
plt.ylabel('probability') # y軸ラベル
plt.title(param_lbl, loc='left') # タイトル
plt.suptitle('mixture Poisson distribution', fontsize=20) # 図タイトル
plt.grid() # グリッド線
plt.legend(title='cluster') # 凡例
plt.show()

　plt.bar() の bottom 引数にクラスタ $k$ までの重み付け確率の和、height 引数にクラスタ $k$ の重み付け確率を指定します。

　クラスタごとに色付けして、各クラスタの重み付け確率を示します。
　バーの積み上げが、クラスタの周辺化(重み付け和)の計算 $\sum_{k=1}^K p(x, s = k \mid \lambda_k, \boldsymbol{\pi}) = \sum_{k=1}^K \pi_k \mathrm{Poi}(x \mid \lambda_k)$ に対応します。
　混合比率などの影響については「【R】混合ポアソン分布のパラメータの可視化 - からっぽのしょこ」を参照してください。

　以上で、基本的な作図処理を確認しました。

　この記事では、混合ポアソン分布のグラフを作成しました。次の記事では、パラメータの影響を可視化します。
