7.2.3:パディングの可視化:2次元データ版【ゼロつく1のノート(実装)】

はじめに

 「プログラミング」初学者のための『ゼロから作るDeep Learning 1』の攻略ノートです。『ゼロつくシリーズ』の補助となるように解説を加えます。本と一緒に読んでください。
 関数やクラスとして実装される処理の塊を細かく分解して、1つずつ実行結果を見ながら処理の意図を確認していきます。

 この記事では、パディングの処理や影響をPythonで可視化します。

【前節の内容】

www.anarchive-beta.com

【他の節の内容】

www.anarchive-beta.com

【この節の内容】

7.2.3 パディングの可視化:2次元データ版

 2次元データ(1データ・1チャンネルのピクセルデータ)に対するパディング(padding)を確認します。パディングの処理は、畳み込み層(convolution layer)で行われます。
 畳み込み演算については「7.2.2:畳み込み演算の可視化:2次元データ版【ゼロつく1のノート(実装)】 - からっぽのしょこ」、ストライドについては「ストライドの可視化:2次元データ版」を参照してください。

 利用するライブラリを読み込みます。

# ライブラリを読込
import numpy as np
import matplotlib.pyplot as plt


数式で確認

 まずは、パディングの処理を数式で確認します。ここでは、Pythonのインデックスに合わせて、0から添字を割り当てます。

 入力データの高さを  H、横幅を  W として、 (H, W) の行列を入力データ  \mathbf{X} とします。

 \displaystyle
\mathbf{X}
    = \begin{bmatrix}
          x_{0,0}   & x_{0,1}   & \cdots & x_{0,W-1} \\
          x_{1,0}   & x_{1,1}   & \cdots & x_{1,W-1} \\
          \vdots    & \vdots    & \ddots & \vdots \\
          x_{H-1,0} & x_{H-1,1} & \cdots & x_{H-1,W-1}
      \end{bmatrix}

 パディングの幅を  P として、 \mathbf{X} の周囲を  0 で埋めます。パディングした入力データを  \mathbf{X}^{\mathrm{pad}} で表します。

 \displaystyle
\begin{aligned}
\mathbf{X}^{\mathrm{pad}}
   &= \underbrace{
      \begin{bmatrix}
          0      & \cdots & 0      & 0         & 0         & \cdots & 0           & 0      & \cdots & 0 \\
          \vdots & \ddots & \vdots & \vdots    & \vdots    & \ddots & \vdots      & \vdots & \ddots & \vdots \\
          0      & \cdots & 0      & 0         & 0         & \cdots & 0           & 0      & \cdots & 0 \\
          0      & \cdots & 0      & x_{0,0}   & x_{0,1}   & \cdots & x_{0,W-1}   & 0      & \cdots & 0 \\
          0      & \cdots & 0      & x_{1,0}   & x_{1,1}   & \cdots & x_{1,W-1}   & 0      & \cdots & 0 \\
          \vdots & \ddots & \vdots & \vdots    & \vdots    & \ddots & \vdots      & \vdots & \ddots & \vdots \\
          0      & \cdots & 0      & x_{H-1,0} & x_{H-1,1} & \cdots & x_{H-1,W-1} & 0      & \cdots & 0 \\
          0      & \cdots & 0      & 0         & 0         & \cdots & 0           & 0      & \cdots & 0 \\
          \vdots & \ddots & \vdots & \vdots    & \vdots    & \ddots & \vdots      & \vdots & \ddots & \vdots \\
          0      & \cdots & 0      & 0         & 0         & \cdots & 0           & 0      & \cdots & 0
      \end{bmatrix}
      }_{P+W+P}
      \left.
          \vphantom{
              \begin{array}
                  0 \\ \vdots \\ 0 \\ \vdots \\ x_{0,0} \\ x_{1,0} \\ \vdots \\ x_{H-1,0} \\ 0 \\ \vdots \\ 0
              \end{array}
          }
      \right\} {P+H+P}
\\
   &= \begin{bmatrix}
          x_{0,0}      & x_{0,1}      & \cdots & x_{0,W+2P-1} \\
          x_{1,0}      & x_{1,1}      & \cdots & x_{1,W+2P-1} \\
          \vdots       & \vdots       & \ddots & \vdots \\
          x_{H+2P-1,0} & x_{H+2P-1,1} & \cdots & x_{H+2P-1,W+2P-1}
      \end{bmatrix}
\end{aligned}

  (H, W) の行列の上下左右に  P 個ずつ要素を追加するので、パディング後のサイズは  (H + 2 P, W + 2 P) になります。

 パディング前後の関係を詳しく見ます。

 \displaystyle
\mathbf{X}^{\mathrm{pad}}
    = \underbrace{
      \left[
      \begin{array}{ccc|cccc|ccc}
          x_{0,0}       & \cdots & x_{0,P-1}       & x_{0,P}       & x_{0,P+1}       & \cdots & x_{0,P+W-1}       & x_{0,P+W}       & \cdots & x_{0,P+W+P-1} \\
          \vdots        & \ddots & \vdots          & \vdots        & \vdots          & \ddots & \vdots            & \vdots          & \ddots & \vdots \\
          x_{P-1,0}     & \cdots & x_{P-1,P-1}     & x_{P-1,P}     & x_{P-1,P+1}     & \cdots & x_{P-1,P+W-1}     & x_{P-1,P+W}     & \cdots & x_{P-1,P+W+P-1} \\
          \hline
          x_{P,0}       & \cdots & x_{P,P-1}       & x_{P,P}       & x_{P,P+1}       & \cdots & x_{P,P+W-1}       & x_{P,P+W}       & \cdots & x_{P,P+W+P-1} \\
          x_{P+1,0}     & \cdots & x_{P+1,P-1}     & x_{P+1,P}     & x_{P+1,P+1}     & \cdots & x_{P+1,P+W-1}     & x_{P+1,P+W}     & \cdots & x_{P+1,P+W+P-1} \\
          \vdots        & \ddots & \vdots          & \vdots        & \vdots          & \ddots & \vdots            & \vdots          & \ddots & \vdots \\
          x_{P+H-1,0}   & \cdots & x_{P+H-1,P-1}   & x_{P+H-1,P}   & x_{P+H-1,P+1}   & \cdots & x_{P+H-1,P+W-1}   & x_{P+H-1,P+W}   & \cdots & x_{P+H-1,P+W+P-1} \\
          \hline
          x_{P+H,0}     & \cdots & x_{P+H,P-1}     & x_{P+H,P}     & x_{P+H,P+1}     & \cdots & x_{P+H,P+W-1}     & x_{P+H,P+W}     & \cdots & x_{P+H,P+W+P-1} \\
          \vdots        & \ddots & \vdots          & \vdots        & \vdots          & \ddots & \vdots            & \vdots          & \ddots & \vdots \\
          x_{P+H+P-1,0} & \cdots & x_{P+H+P-1,P-1} & x_{P+H+P-1,P} & x_{P+H+P-1,P+1} & \cdots & x_{P+H+P-1,P+W-1} & x_{P+H+P-1,P+W} & \cdots & x_{P+H+P-1,P+W+P-1}
      \end{array}
      \right]
      }_{P+W+P}
      \left.
          \vphantom{
              \begin{array}
                  x_{0,0} \\ \vdots \\ x_{P-1,0} \\ \vdots \\ x_{P,0} \\ x_{P+1,0} \\ \vdots \\ x_{P+H-1,0} \\ x_{P+H,0} \\ \vdots \\ x_{P+H+P-1,0}
              \end{array}
          }
      \right\} {P+H+P}

 入力データ(パディング前)の要素を  x_{h,w}^{\mathrm{in}}、パディング後の要素を  x_{h,w}^{\mathrm{pad}} で表すと、次の関係が成り立ちます。

 \displaystyle
x_{h,w}^{\mathrm{pad}}
    = \begin{cases}
          0  &\quad (h \lt P) \\
          0  &\quad (w \lt P) \\
          x_{h-P,w-P}^{\mathrm{in}}
             &\quad (P \leq h \lt H+P, P \leq w \lt W+P) \\
          0  &\quad (h \geq H+P) \\
          0  &\quad (w \geq W+P)
      \end{cases}

  x_{h,w}^{\mathrm{in}} の行インデックスは  h = 0, 1, \dots, H-1、列インデックスは  w = 0, 1, \dots, W-1 であり、また  x_{h,w}^{\mathrm{pad}} の行インデックスは  h = 0, 1, \dots, H+2P-1、列インデックスは  w = 0, 1, \dots, W+2P-1 です。

図で確認

 次は、パディングの処理を図で確認します。

パディングの処理

 入力データとフィルター(重み)の形状、パディングのサイズを設定して、パディング後の形状を計算します。

# 入力データのサイズを指定
IH = 3
IW = 4

# パディングのサイズを指定
P = 2

# パディングデータのサイズを計算
PH = IH + 2*P
PW = IW + 2*P
print(PH, PW)
7 8

 入力サイズ  (H_{\mathrm{I}}, W_{\mathrm{I}})、パディングサイズ  P を指定して、パディング後サイズ  (H_{\mathrm{P}}, W_{\mathrm{P}}) を計算します。

 パディングにおける各要素の対応関係をアニメーションで確認します。

 入力データの要素を塗りつぶしで示しています。
 入力サイズが  (H, W) の入力データの周囲(上下左右)に  P 個ずつ  0 を追加するので、パディング後のサイズが  (H + 2 P, W + 2 P) になるのを確認できます。

 入力データを作成します。

# 入力データを作成
X = np.arange(IH*IW).reshape((IH, IW))
print(X)
print(X.shape)
[[ 0  1  2  3]
 [ 4  5  6  7]
 [ 8  9 10 11]]
(3, 4)

 入力データ  \mathbf{X} を作成します。

 パディングした入力データを作成します。

# 入力データをパディング
X_pad = np.pad(X, pad_width=[(P, P), (P, P)], mode='constant')
print(X_pad)
print(X_pad.shape)
[[ 0  0  0  0  0  0  0  0]
 [ 0  0  0  0  0  0  0  0]
 [ 0  0  0  1  2  3  0  0]
 [ 0  0  4  5  6  7  0  0]
 [ 0  0  8  9 10 11  0  0]
 [ 0  0  0  0  0  0  0  0]
 [ 0  0  0  0  0  0  0  0]]
(7, 8)

 np.pad() でパディングできます。第1引数に入力データ  \mathbf{X}、パディング幅の引数(第2引数) pad_width にパディングサイズ  P、パディング設定の引数(第3引数) mode'constant' を指定します。
 pad_width 引数に、軸ごとに前と後のパディング幅を指定できます。
 定数でパディングする場合は、mode 引数に 'constant'constant_values 引数に値を指定します。デフォルトは 0 です。

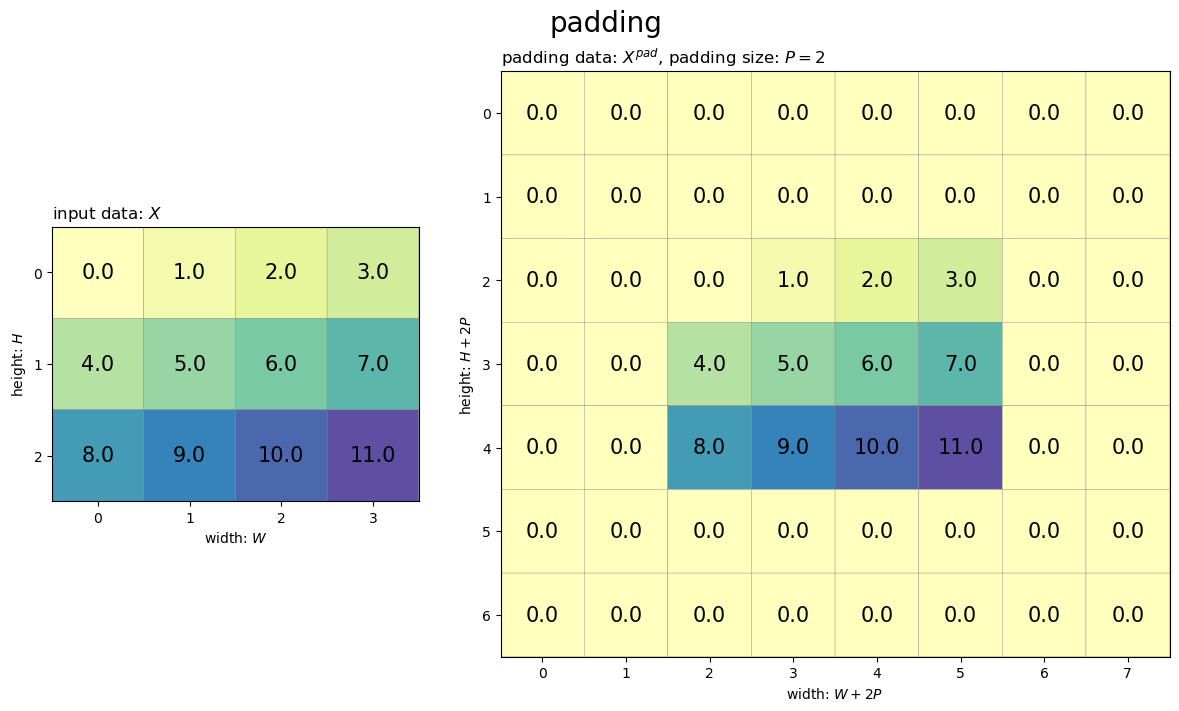

 パディング前後のグラフを作成します。

・作図コード(クリックで展開)

# グラデーションの中心の調整用の範囲を設定
X_max = np.ceil(max(X.max(), abs(X.min())))

# グラフサイズの調整値を指定
r = 1.0

# パディングを作図
fig, axes = plt.subplots(nrows=1, ncols=2, constrained_layout=True,
                         figsize=((IW+PW)*r, PH*r), width_ratios=[IW, PW],
                         facecolor='white', dpi=100)
fig.suptitle('padding', fontsize=20)

# 入力データを描画
ax = axes[0]
ax.pcolor(X, cmap='Spectral', vmin=-X_max, vmax=X_max, edgecolor='gray') # 入力データ
for h in range(IH):
    for w in range(IW):
        ax.text(x=w+0.5, y=h+0.5, s=f'{X[h, w]:.1f}',
                size=15, ha='center', va='center') # 要素ラベル
ax.set_xticks(ticks=np.arange(IW)+0.5, labels=np.arange(IW))
ax.set_yticks(ticks=np.arange(IH)+0.5, labels=np.arange(IH))
ax.invert_yaxis() # 軸の反転
ax.set_xlabel('width: $W$')
ax.set_ylabel('height: $H$')
ax.set_title('input data: $X$', loc='left')
ax.set_aspect('equal', adjustable='box')

# パディングデータを描画
ax = axes[1]
ax.pcolor(X_pad, cmap='Spectral', vmin=-X_max, vmax=X_max, edgecolor='gray') # パディングした入力データ
for h in range(PH):
    for w in range(PW):
        ax.text(x=w+0.5, y=h+0.5, s=f'{X_pad[h, w]:.1f}',
                size=15, ha='center', va='center') # 要素ラベル
ax.set_xticks(ticks=np.arange(PW)+0.5, labels=np.arange(PW))
ax.set_yticks(ticks=np.arange(PH)+0.5, labels=np.arange(PH))
ax.invert_yaxis() # 軸の反転
ax.set_xlabel('width: $W + 2P$')
ax.set_ylabel('height: $H + 2P$')
ax.set_title('padding data: $X^{pad}$'+f', padding size: $P = {P}$', loc='left')
ax.set_aspect('equal', adjustable='box')

plt.show()

パディングによる変化

 パディングサイズを調整することで入力サイズを調整できます。

パディングサイズと出力データの関係

 パディングによる出力データへの影響をアニメーションで確認します。

 入力データ  \mathbf{X} に対するパディングの幅  P と出力データ  \mathbf{Y} の形状の関係を確認できます。ストライドの幅は  S = 1 です。
 サイズがフィルターのサイズを超えたパディングの範囲では、フィルター(重み)  \mathbf{W} の影響は受けず、バイアス  b のみが影響します。

 この記事では、パディングを確認しました。次の記事では、ストライドを確認します。

参考文献

  • 斎藤康毅『ゼロから作るDeep Learning』オライリー・ジャパン,2016年.
