3Dプロットの作図【ゼロつく1のノート(Python)】

はじめに

 「Python」初学者のための『ゼロから作るDeep Learning』攻略ノートです。『ゼロつくシリーズ』学習の補助となるように適宜解説を加えています。本と一緒に読んでください。

 本を進めるにあたって必要となるPython文法や利用する関数について、その機能や使い方、補足情報を確認していきます。

 この記事では、2変数の関数やその勾配を可視化するためのグラフ作成について解説します。

【他の記事一覧】

www.anarchive-beta.com

【この節の内容】

・3Dプロットの作図

 MatplotlibPyPlotモジュールを利用して、2変数の関数を3Dプロットで可視化します。この記事では、2変数$x,\ y$(または$x_0,\ x_1$)の2乗和$z = x^2 + y^2$を例とします。

 次のライブラリを利用します。

# 利用するライブラリ
import numpy as np
import matplotlib.pyplot as plt
#from mpl_toolkits.mplot3d import Axes3D

 3Dプロットの作図にmpl_toolkits.mplot3dを読み込む必要があるとかないとかというのを見たのでメモをとして書いておきます。

・利用する関数の確認

 3Dプロットを作成するには、格子状の点(x軸とy軸の値が直交する点)を用意する必要があります。そこでまずは、格子点を作成する関数np.meshgrid()を確認しておきます。

 「x軸($x_0$)の値」と「y軸($x_1$)の値」を1次元配列として作成します。

# x軸の値を作成
x = np.array([1, 3, 5, 7, 9])
print(x)
print(x.shape)

# y軸の値を作成
y = np.array([2, 4, 6, 8])
print(y)
print(y.shape)
[1 3 5 7 9]
(5,)
[2 4 6 8]
(4,)

 この例では、分かりやすいように奇数と偶数の配列を作成しました。また、要素数が同じにならないようにもしています。

 np.meshgrid()を使って、格子状の点を作成します。

# 格子状の点を作成
X, Y = np.meshgrid(x, y)
print(X)
print(X.shape)
print(Y)
print(Y.shape)
[[1 3 5 7 9]
 [1 3 5 7 9]
 [1 3 5 7 9]
 [1 3 5 7 9]]
(4, 5)
[[2 2 2 2 2]
 [4 4 4 4 4]
 [6 6 6 6 6]
 [8 8 8 8 8]]
(4, 5)

 np.meshgrid()は、2つの配列を出力します。
 1つ目の配列Xは、第1引数の配列xを行方向に複製した2次元配列になります。2つ目の配列Yは、第2引数の配列yを列方向に複製した2次元配列になります。
 また、2つの配列は同じ形状になります。

 変数名は、元の1次元配列を小文字x、変換後の2次元配列を大文字Xや小文字を2つxxで表現するのが慣例のようです。

 XYの要素を並べて確認しましょう。

# 確認
print(X.flatten())
print(Y.flatten())
[1 3 5 7 9 1 3 5 7 9 1 3 5 7 9 1 3 5 7 9]
[2 2 2 2 2 4 4 4 4 4 6 6 6 6 6 8 8 8 8 8]

 xyの要素に関して全ての組み合わせができます。

 XYの2乗和を計算します。

# 2乗和を計算
Z = X**2 + Y**2
print(Z)
print(Z.shape)
[[  5  13  29  53  85]
 [ 17  25  41  65  97]
 [ 37  45  61  85 117]
 [ 65  73  89 113 145]]
(4, 5)

 同じ位置の要素を2乗した和が求まります。計算結果Zも同じ形状の配列になります。

 以上が作図前に行う処理です。

 作成した点を簡単にグラフで確認しておきましょう。

 xをx軸の値、yをy軸の値として散布図にしてみます。

# xとyの点を確認
plt.scatter(x[:4], y) # 散布図
plt.xlabel('x') # x軸ラベル
plt.ylabel('y') # y軸ラベル
#plt.xticks(x) # x軸目盛
#plt.yticks(y) # y軸目盛
plt.grid() # グリッド線
plt.show()

f:id:anemptyarchive:20210713024334p:plain

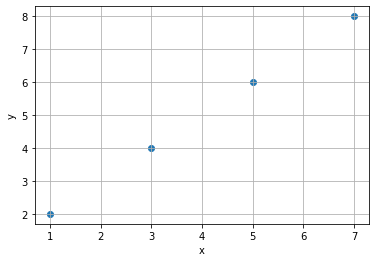

元の点

 散布図は、plt.scatter()で作成します。xyの要素数が異なるため、同じ数になるように調整しています。

 続いて、Xをx軸の値、Yをy軸の値として散布図にしてみます。

# XとYの点を確認
plt.scatter(X, Y) # 散布図
plt.xlabel('x') # x軸ラベル
plt.ylabel('y') # y軸ラベル
#plt.xticks(x) # x軸目盛
#plt.yticks(y) # y軸目盛
plt.grid() # グリッド線
plt.show()

f:id:anemptyarchive:20210713024358p:plain

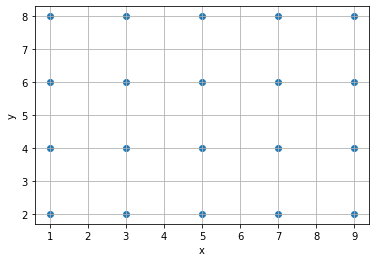

格子点

 碁盤の目のようになっています。これを格子点と呼びます。

・作図用の点

 処理の確認ができたので、実際に作図するための点(配列)を作成します。

 x軸の値とy軸の値を設定します。

# x軸とy軸の値を作成
x = np.arange(-5, 5.1, 0.1)
y = np.arange(-5, 5.1, 0.1)
print(x[:10])
print(x.shape)
[-5.  -4.9 -4.8 -4.7 -4.6 -4.5 -4.4 -4.3 -4.2 -4.1]
(101,)

 この例では、x軸とy軸ともに-5から5までを範囲として、0.1刻みの値を作成します。

 格子状の点を作成します。

# 格子状の点を作成
X, Y = np.meshgrid(x, y)
print(X)
print(X.shape)
print(Y)
print(Y.shape)
[[-5.  -4.9 -4.8 ...  4.8  4.9  5. ]
 [-5.  -4.9 -4.8 ...  4.8  4.9  5. ]
 [-5.  -4.9 -4.8 ...  4.8  4.9  5. ]
 ...
 [-5.  -4.9 -4.8 ...  4.8  4.9  5. ]
 [-5.  -4.9 -4.8 ...  4.8  4.9  5. ]
 [-5.  -4.9 -4.8 ...  4.8  4.9  5. ]]
(101, 101)
[[-5.  -5.  -5.  ... -5.  -5.  -5. ]
 [-4.9 -4.9 -4.9 ... -4.9 -4.9 -4.9]
 [-4.8 -4.8 -4.8 ... -4.8 -4.8 -4.8]
 ...
 [ 4.8  4.8  4.8 ...  4.8  4.8  4.8]
 [ 4.9  4.9  4.9 ...  4.9  4.9  4.9]
 [ 5.   5.   5.  ...  5.   5.   5. ]]
(101, 101)


 XYの2乗和を計算します。

# 2乗和を計算
Z = X**2 + Y**2
print(Z)
print(Z.shape)
[[50.   49.01 48.04 ... 48.04 49.01 50.  ]
 [49.01 48.02 47.05 ... 47.05 48.02 49.01]
 [48.04 47.05 46.08 ... 46.08 47.05 48.04]
 ...
 [48.04 47.05 46.08 ... 46.08 47.05 48.04]
 [49.01 48.02 47.05 ... 47.05 48.02 49.01]
 [50.   49.01 48.04 ... 48.04 49.01 50.  ]]
(101, 101)


 これで準備が整いました。続いて、2乗和の関数を2次元の図と3次元の図で可視化していきます。

・等高線図

 等高線グラフによって、3次元の情報を2次元のグラフで可視化します。

 等高線図を作成します。

# 等高線図を作成
plt.figure(figsize=(7, 6))
plt.contour(X, Y, Z) # 等高線図
plt.xlabel('x') # x軸ラベル
plt.ylabel('y') # y軸ラベル
plt.title('$z = x^2 + y^2$', fontsize=20) # タイトル
plt.colorbar() # z軸の値
plt.show()

f:id:anemptyarchive:20210713024446p:plain

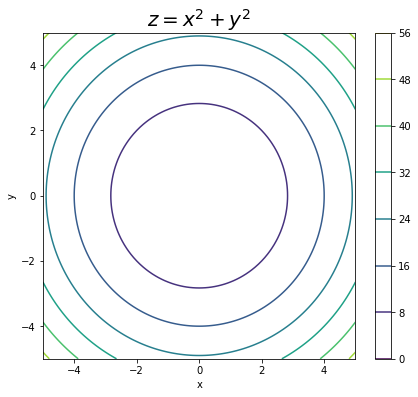

等高線グラフ

 等高線図は、plt.contour()で作成します。

 plt.contourf()を使うと、等高線の間を塗りつぶします。

# 塗りつぶし等高線図を作成
plt.figure(figsize=(7, 6))
plt.contourf(X, Y, Z) # 塗りつぶし等高線図
plt.xlabel('x') # x軸ラベル
plt.ylabel('y') # y軸ラベル
plt.title('$z = x^2 + y^2$', fontsize=20) # タイトル
plt.colorbar() # z軸の値
plt.show()

f:id:anemptyarchive:20210713024509p:plain

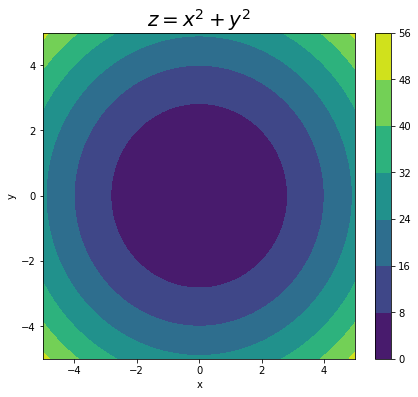

塗りつぶし等高線グラフ

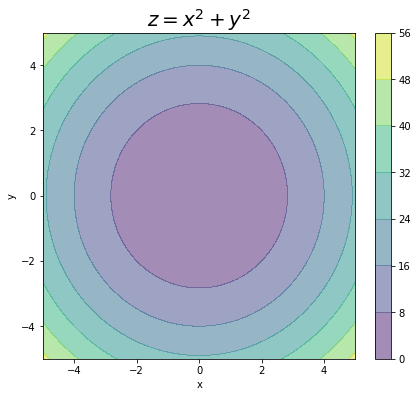

 alpha引数に0から1の値を指定することで、透過度を調整できます。

# 塗りつぶし等高線図を作成
plt.figure(figsize=(7, 6))
plt.contourf(X, Y, Z, alpha=0.5) # 塗りつぶし等高線図
plt.xlabel('x') # x軸ラベル
plt.ylabel('y') # y軸ラベル
plt.title('$z = x^2 + y^2$', fontsize=20) # タイトル
plt.colorbar() # z軸の値
plt.show()

f:id:anemptyarchive:20210713024521p:plain
塗りつぶし等高線グラフ

 0に近いほど色が薄く、1に近いほど色が濃くなります。

・3Dプロット

 続いて、3次元のグラフで可視化します。

 ところで、MatplotlibにはMATLAB-styleとOOP-styleの2つの記述方法があります。
 MATLAB-styleは、これまで書いてきた方法で、plt.plot()plt.title()のように関数を重ねて記述します。
 OOP-styleは、オブジェクト指向(object-oriented programing)で扱います。図をfigaxのオブジェクトとして作成し、ax.plot()ax.title()のようにメソッドを使って記述します。

 3Dプロットに関しては、(この書き方しか見付けられなかったので)OOP-styleで作成します。複雑な図や細かい調整ができることもあり、OOP-styleが推奨されています。
 このシリーズの記事では、基本的な図しか書かないことやとっつきやすさを優先して、MATLAB-styleで記述します。(何より私がこっちでしか書けないので。)

 ワイヤーフレーム図を作成します。

# ワイヤーフレーム図を作成
fig = plt.figure(figsize=(8, 8))
ax = fig.add_subplot(projection='3d') # 3D用の設定
ax.plot_wireframe(X, Y, Z) # ワイヤーフレーム図
ax.set_xlabel('x') # x軸ラベル
ax.set_ylabel('y') # y軸ラベル
ax.set_zlabel('z') # z軸ラベル
plt.show()

f:id:anemptyarchive:20210713024541p:plain

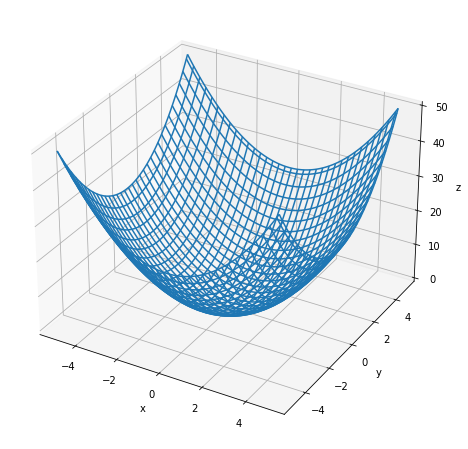

ワイヤーフレームグラフ

 曲面図は、ax.plot_wireframe()で作成します。

 表示するアングルを指定できます。

# ワイヤーフレーム図を作成
fig = plt.figure(figsize=(8, 8))
ax = fig.add_subplot(projection='3d') # 3D用の設定
ax.plot_wireframe(X, Y, Z) # ワイヤーフレーム図
ax.set_xlabel('x') # x軸ラベル
ax.set_ylabel('y') # y軸ラベル
ax.set_zlabel('z') # z軸ラベル
ax.view_init(elev=20, azim=240) # 表示アングル
plt.show()

f:id:anemptyarchive:20210713024554p:plain

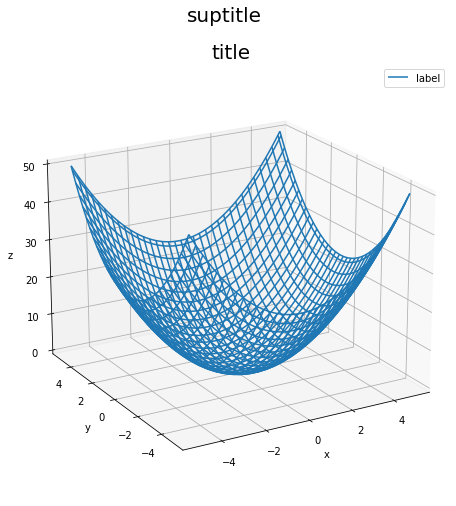

ワイヤーフレームグラフ

 ax.view_init(elev, azim)で、グラフの角度を変更できます。elevに縦方向の角度、azimに横方向の角度を指定できます。

 図4-8の再現としてはこんなもんですかね。

 本には登場しませんが、他のグラフもいくつか載せておきます。

 ワイヤーフレーム図でも色を付けられるのですが少し手間がかかるようなので、曲面図を作成します。

# 曲面図を作成
fig = plt.figure(figsize=(8, 8))
ax = fig.add_subplot(projection='3d') # 3D用の設定
ax.plot_surface(X, Y, Z, cmap='jet') # 曲面図
ax.set_xlabel('x') # x軸ラベル
ax.set_ylabel('y') # y軸ラベル
ax.set_zlabel('z') # z軸ラベル
plt.show()

f:id:anemptyarchive:20210713024604p:plainf:id:anemptyarchive:20210713024628p:plain

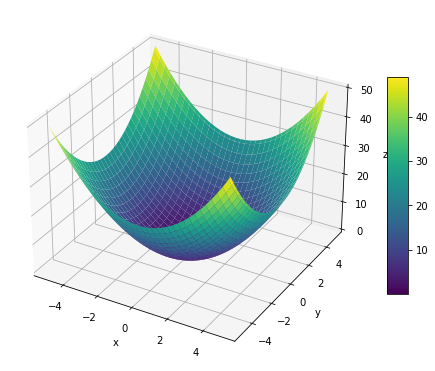

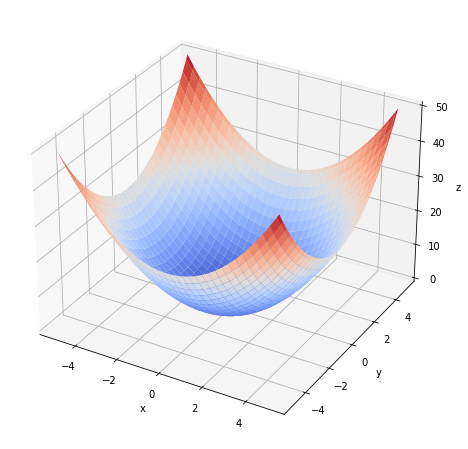

3Dプロット

 曲面図は、ax.plot_surface()で作成します。カラーマップ引数cmapに色を指定できます。左の図はjet、右の図はcoolwarmを指定したものです。

 3次元の等高線図も作成できます。

# 等高線図を作成
fig = plt.figure(figsize=(8, 8))
ax = fig.add_subplot(projection='3d') # 3D用の設定
ax.contour(X, Y, Z) # 等高線図
ax.set_xlabel('x') # x軸ラベル
ax.set_ylabel('y') # y軸ラベル
ax.set_zlabel('z') # z軸ラベル
plt.show()

f:id:anemptyarchive:20210713024753p:plain

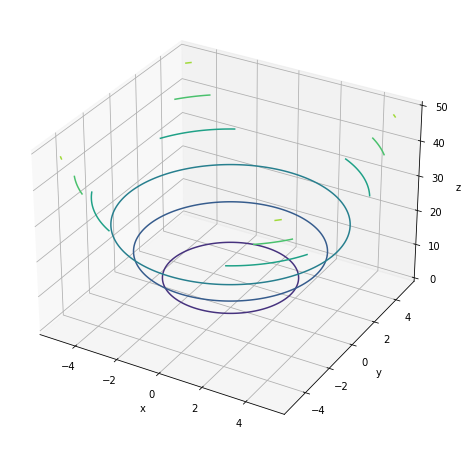

3Dの等高線グラフ

 (ax.contourf()はなんか微妙だった。)

 他のグラフと重ねて描画することもできます。

# 3Dプロットを作成
fig = plt.figure(figsize=(8, 8))
ax = fig.add_subplot(projection='3d') # 3D用の設定
ax.plot_surface(X, Y, Z, cmap='jet') # 曲面図
ax.contour(X, Y, Z, cmap='jet', offset=0) # 等高線図
#ax.contourf(X, Y, Z, alpha=0.5, cmap='jet', offset=0) # 塗りつぶし等高線図
ax.set_xlabel('x') # x軸ラベル
ax.set_ylabel('y') # y軸ラベル
ax.set_zlabel('z') # z軸ラベル
plt.show()

f:id:anemptyarchive:20210713024812p:plainf:id:anemptyarchive:20210713024829p:plain

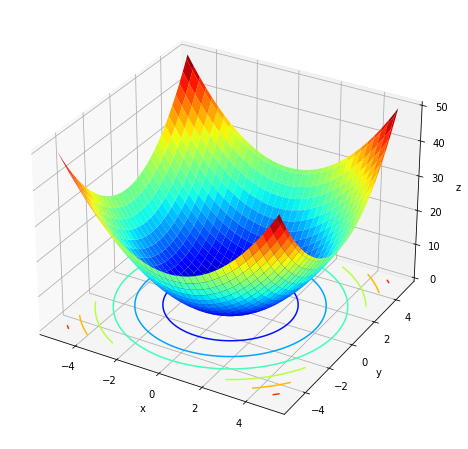

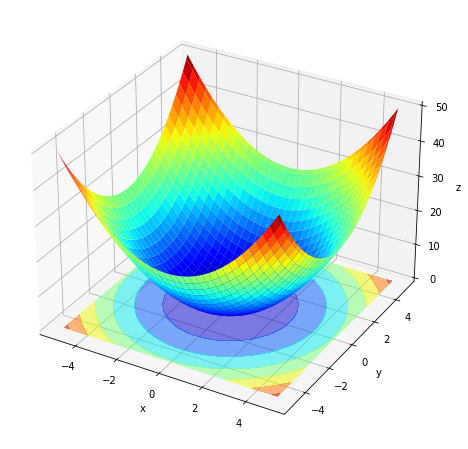

3Dプロットと等高線グラフ

 等高線を描画する平面の高さ(z軸の値)をoffsetに指定します。等高線図でもcmapを指定できます。左の図はax.contour()、右の図はax.contourf()で作成したものです。

 3Dの散布図も作成できます。

# 散布図を作成
fig = plt.figure(figsize=(8, 8))
ax = fig.add_subplot(projection='3d') # 3Dプロットの準備
ax.scatter(X, Y, Z, c=Z, cmap='jet') # 散布図
ax.set_xlabel('x') # x軸ラベル
ax.set_ylabel('y') # y軸ラベル
ax.set_zlabel('z') # z軸ラベル
plt.show()

f:id:anemptyarchive:20210713024848p:plain
3Dの散布図

 では、話を本に戻します。

・ベクトル図

 最後に、ベクトル図を使って2乗和の勾配を可視化します。

 XYをそのまま使うと細かくなりすぎるので、同じ範囲で整数だけの配列を作成することにします。

# x軸とy軸の値を作成
tmp_x = np.arange(-5, 6)
tmp_y = np.arange(-5, 6)
print(tmp_x)
print(tmp_y)
[-5 -4 -3 -2 -1  0  1  2  3  4  5]
[-5 -4 -3 -2 -1  0  1  2  3  4  5]


 格子状の点を作成します。

# 格子状の点を作成
tmp_X, tmp_Y = np.meshgrid(tmp_x, tmp_y)
print(tmp_X[:2, :])
print(tmp_Y[:, :2])
[[-5 -4 -3 -2 -1  0  1  2  3  4  5]
 [-5 -4 -3 -2 -1  0  1  2  3  4  5]]
[[-5 -5]
 [-4 -4]
 [-3 -3]
 [-2 -2]
 [-1 -1]
 [ 0  0]
 [ 1  1]
 [ 2  2]
 [ 3  3]
 [ 4  4]
 [ 5  5]]


 それぞれ偏微分した値を計算します。

# 勾配(偏微分)を計算
dX = 2 * tmp_X
dY = 2 * tmp_Y
print(dX[:2, :])
print(dY[:, :2])
[[-10  -8  -6  -4  -2   0   2   4   6   8  10]
 [-10  -8  -6  -4  -2   0   2   4   6   8  10]]
[[-10 -10]
 [ -8  -8]
 [ -6  -6]
 [ -4  -4]
 [ -2  -2]
 [  0   0]
 [  2   2]
 [  4   4]
 [  6   6]
 [  8   8]
 [ 10  10]]

 2乗和は、次の式でした。

$$ z = x^2 + y^2 $$

 よって、「$x$に関する$z$の微分$\frac{\partial z}{\partial x}$」と「$y$に関する$z$の微分$\frac{\partial z}{\partial y}$」は、それぞれ次の式で計算できます。

$$ \begin{aligned} \frac{\partial z}{\partial x} &= 2 x \\ \frac{\partial z}{\partial y} &= 2 y \end{aligned} $$

 詳しくは、4.3.3項を参照してください。

 dXdYを用いて、ベクトル図を作成します。

# ベクトル図を作成
plt.figure(figsize=(8, 8))
plt.quiver(tmp_X, tmp_Y, -dX, -dY) # ベクトル図
plt.xlabel('x') # x軸ラベル
plt.ylabel('y') # y軸ラベル
plt.title('Gradient', fontsize=20) # タイトル
plt.grid() # グリッド線
plt.show()

f:id:anemptyarchive:20210713025000p:plain
ベクトル図

 ベクトル図は、plt.quiver(X, Y, U, V)で作成します。
 引数XYは、それぞれx軸とy軸の値です。引数UVは、それぞれベクトルのx成分とy成分です。第1・2引数に指定した位置から、第3・4引数に指定した方向に矢印をプロットします。
 そのため、矢印を勾配方向(値が低い方)に向けるには、$+$と$-$の符号を反転-dX, -dYする必要があります。

 矢印だけだと分かりにくいので、等高線図と重ねて表示してみましょう。

# ベクトル図を作成
plt.figure(figsize=(8, 8))
plt.contourf(X, Y, Z, alpha=0.5) # 塗りつぶし等高線図
plt.quiver(tmp_X, tmp_Y, -dX, -dY) # ベクトル図
plt.xlabel('x') # x軸ラベル
plt.ylabel('y') # y軸ラベル
plt.title('Gradient', fontsize=20) # タイトル
plt.grid() # グリッド線
plt.show()

f:id:anemptyarchive:20210713040032p:plain
ベクトル図と塗りつぶし等高線グラフ

 矢印の長さが勾配の大きさに対応しています。

 以上で、3Dプロットを使って2変数の関数を可視化できました。主に、勾配降下法によるパラメータの更新値の推移を確認するのに利用します。(ちなみに、これらの図は6.1節にてもう一度だけ登場します。)

参考文献

  • 斎藤康毅『ゼロから作るDeep Learning』オライリー・ジャパン,2016年.
